36
Téléviseur ACL de 37 po Insignia NS-37LCD
www.insignia-products.com
• Si le câble d’antenne utilisé a un connecteur
de 75 ohms, le brancher sur la prise coaxiale
située à l’arrière de l’appareil.
• Si le câble d’antenne utilisé a un connecteur
de 300 ohms, le brancher sur un adaptateur
de 300 à 75 ohms (non fourni), connecter
l’adaptateur à un câble de 75 ohms, puis
brancher l’autre extrémité du connecteur de
75 ohms sur la prise coaxiale située à
l’arrière de l’appareil.

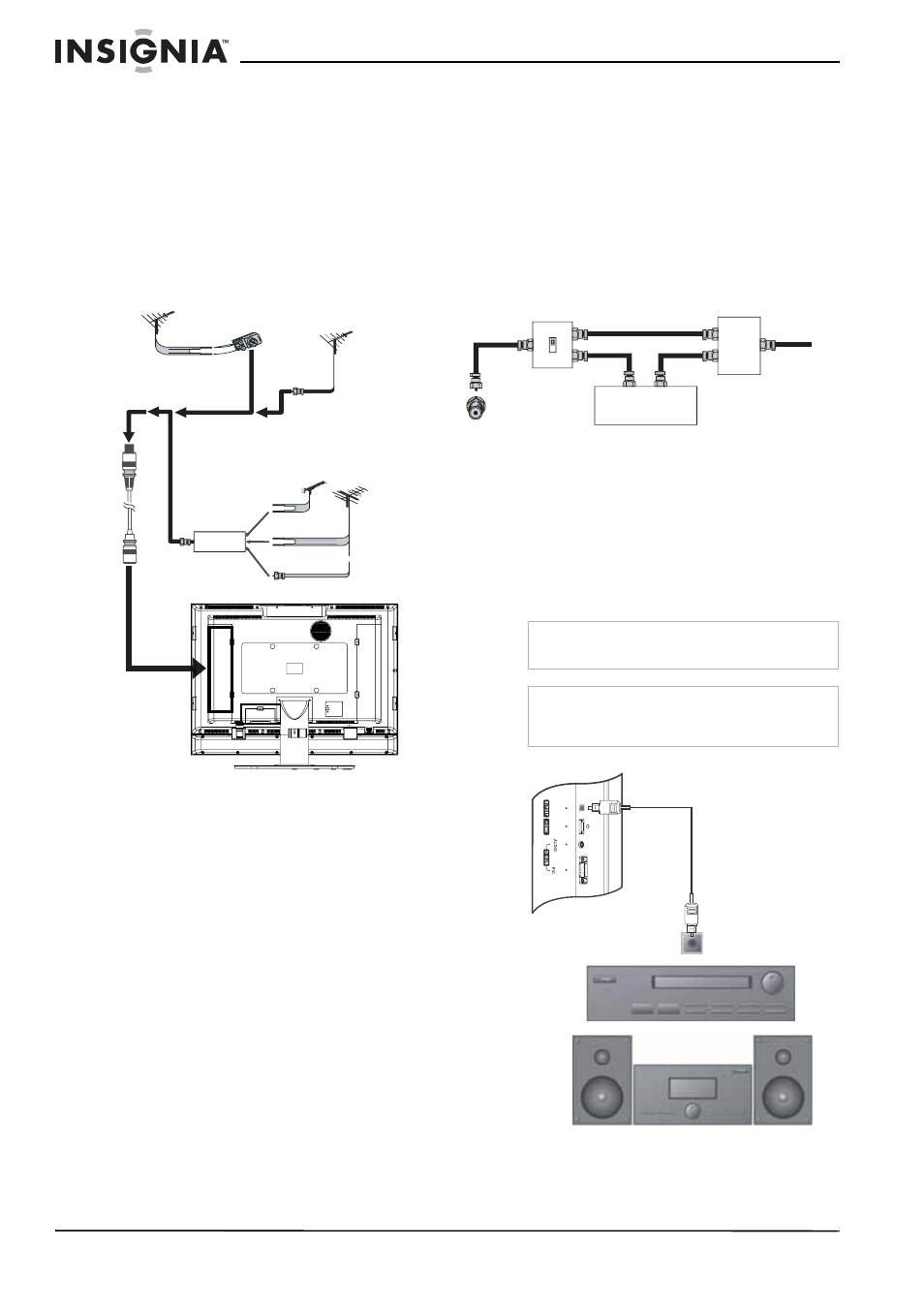

Utiliser l’illustration ci-après pour connecter une
antenne extérieure :
Raccordement à la TV câblée
L’appareil est doté d’une prise de 75 ohms pour
le raccordement à la TV câblée.
Certains câblo-opérateurs brouillent les signaux
des canaux par abonnement. Pour visualiser ces
canaux, il faut obtenir un décodeur/décrypteur.
Le raccordement direct à la TV câblée à
l'appareil est possible même sans un
décodeur/décrypteur. Avec un
décodeur/décrypteur, le raccordement à la TV
câblée est possible en utilisant un interrupteur
RF (non fourni). Pour plus d’informations sur la
connexion d’un décodeur/décrypteur, contacter
le câblo-opérateur.
Pour le raccordement à la TV câblée sans
décodeur/décrypteur :
1 Brancher une extrémité d’un câble de
75 ohms sur la prise coaxiale à l’arrière de
l’appareil.
2 Brancher l’autre extrémité sur la prise secteur
de la TV câblée.
Pour le raccordement à la TV câblée avec un
décodeur/décrypteur :
•
Se référer au schéma ci-après pour la
connexion d’un décodeur/décrypteur
(l’interrupteur RF et le répartiteur de signal
ne sont pas fournis).
Régler l’interrupteur RF en position A et
utiliser la télécommande de l’appareil pour
visualiser les canaux « en clair ». Régler
l’interrupteur RF en position B et utiliser les
commandes du décodeur/décrypteur pour
visualiser les canaux brouillés.
Connexion d’un système audio
Pour connecter un système audio :
1 Brancher le câble S/PDIF optique sur la prise
S/PDIF située à l’arrière de l’appareil.
2 Brancher l’autre extrémité du câble S/PDIF
sur une prise d’entrée S/PDIF du système
audio.
Antenne VHF / UHF
Câble de 300 ohms
avec adaptateur
OU
Antenne VHF /
UHF
Câble de
75 ohms
Câble
d'antenne
OUT
(Sortie) IN
(Entrée)
Mélangeur
OU
Antenne
UHF
Antenne
VHF
Antennes séparées
Antenne combinée
Avertissement
S’assurer d’éteindre et de débrancher l’appareil
avant l’installation de périphériques.
Remarque
Pour les systèmes de cinéma maison, utiliser un
câble S/PDIF (optique) pour obtenir les meilleures
performances sonores.
Interrupteur RF
Décodeur/décrypteur pour la TV câblée
Répartiteur de signal à
deux voies
Out
(Sortie) In
(Entrée)
A
B
TV
Câble S/PDIF
(optique)
Prise d’ENTRÉE
S/PDIF
Équipement audio
Système stéréo
OU
