55
Televisor con Pantalla LCD de 27" Insignia NS-LCD27FS
www.insignia-products.com

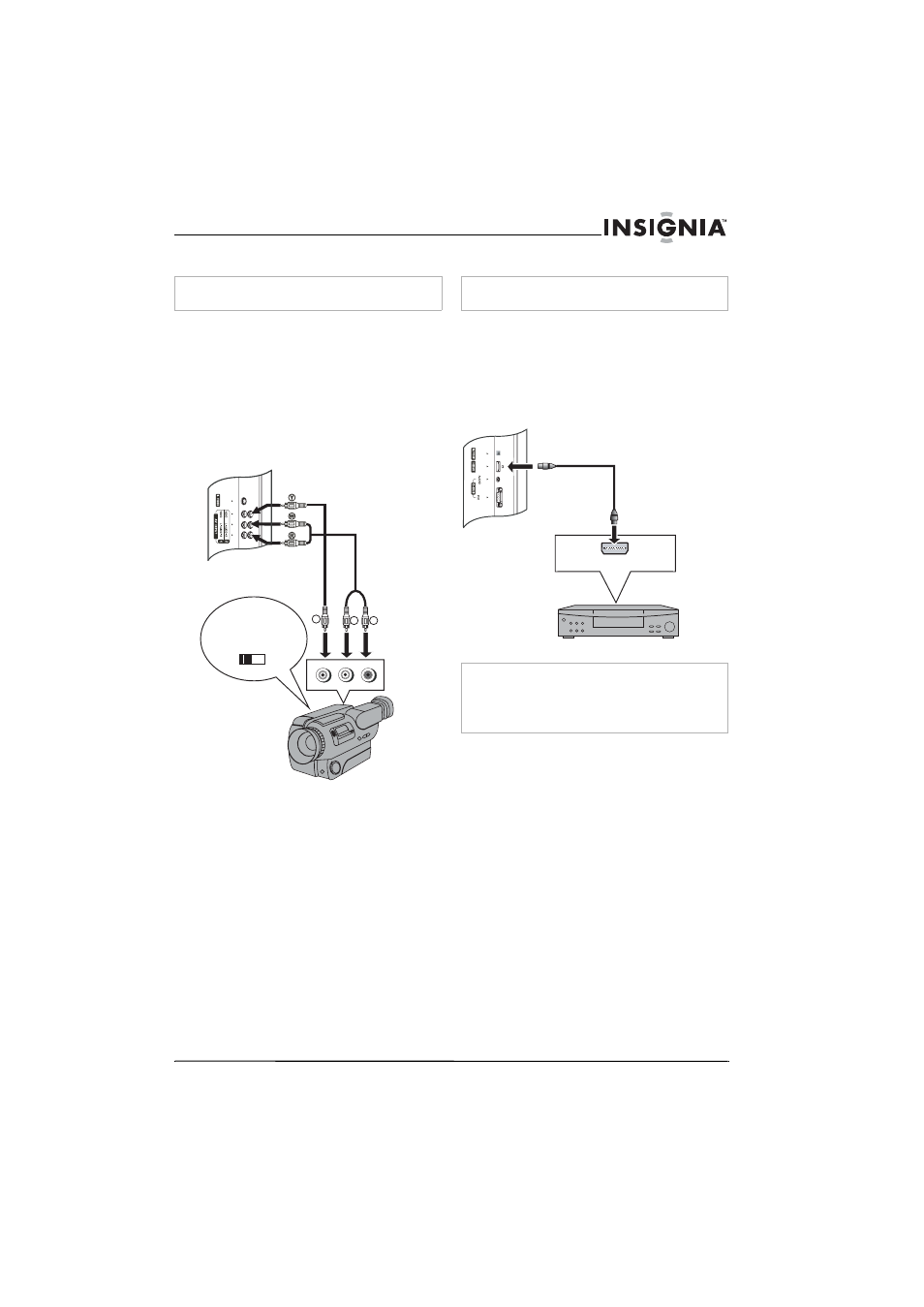

Conexión de una cámara de video
Refiérase a la siguiente figura para conectar una
cámara de video a su TV.
Para conectar una cámara de video:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Audio Izquierdo),
AUDIO R (Audio Derecho), y VIDEO en la
parte posterior de su TV.
2 Conecte el otro extremo del cable de
audio/video en los conectores de salida de
audio y video de la cámara de video.
Para reproducir desde la cámara de video:
1 Encienda su TV.
2 Presione el botón INPUT (Entrada) una o
más veces para seleccionar Composite2
(Compuesto 2).
3 Encienda la cámara de video y colóquela en
el modo de salida. Refiérase a los
documentos de la cámara de video para
obtener más información.
4 Inserte una cinta en la cámara de video y
presione el botón de reproducir.
Conexión de un reproductor de DVD
Refiérase a la siguiente figura para conectar un
reproductor de DVD a su TV.
Para conectar un reproductor de DVD:
• Conecte el cable HDMI en el conector
HDMI en la parte posterior de su TV y al
conector de salida HDMI en la parte
posterior del reproductor de DVD.
Para reproducir un DVD:
1 Encienda su TV.
2 Presione el botón INPUT (Entrada) una o
más veces para seleccionar HDMI.
3 Encienda el reproductor de DVD.
4 Inserte un DVD, luego presione el botón de
reproducir.
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
VIDEO L- AUDIO - R
Y W R
TV
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Cable de video Cable de audio
Cámara de video
SALIDA ENTRADA
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
Nota
Si el reproductor de DVD sólo tiene una salida DVI, use un
cable adaptador de DVI a HDMI (no suministrado) para
conectar el reproductor de DVD al conector HDMI en la parte
posterior de su televisor. Luego conecte el cable de audio al
conector D-SUB AUDIO IN (Entrada de Audio D-SUB) en la
parte posterior de su televisor.
TV
Reproductor de DVD
Salida
HDMI
