53
Televisor con Pantalla LCD de 27" Insignia NS-LCD27FS
www.insignia-products.com

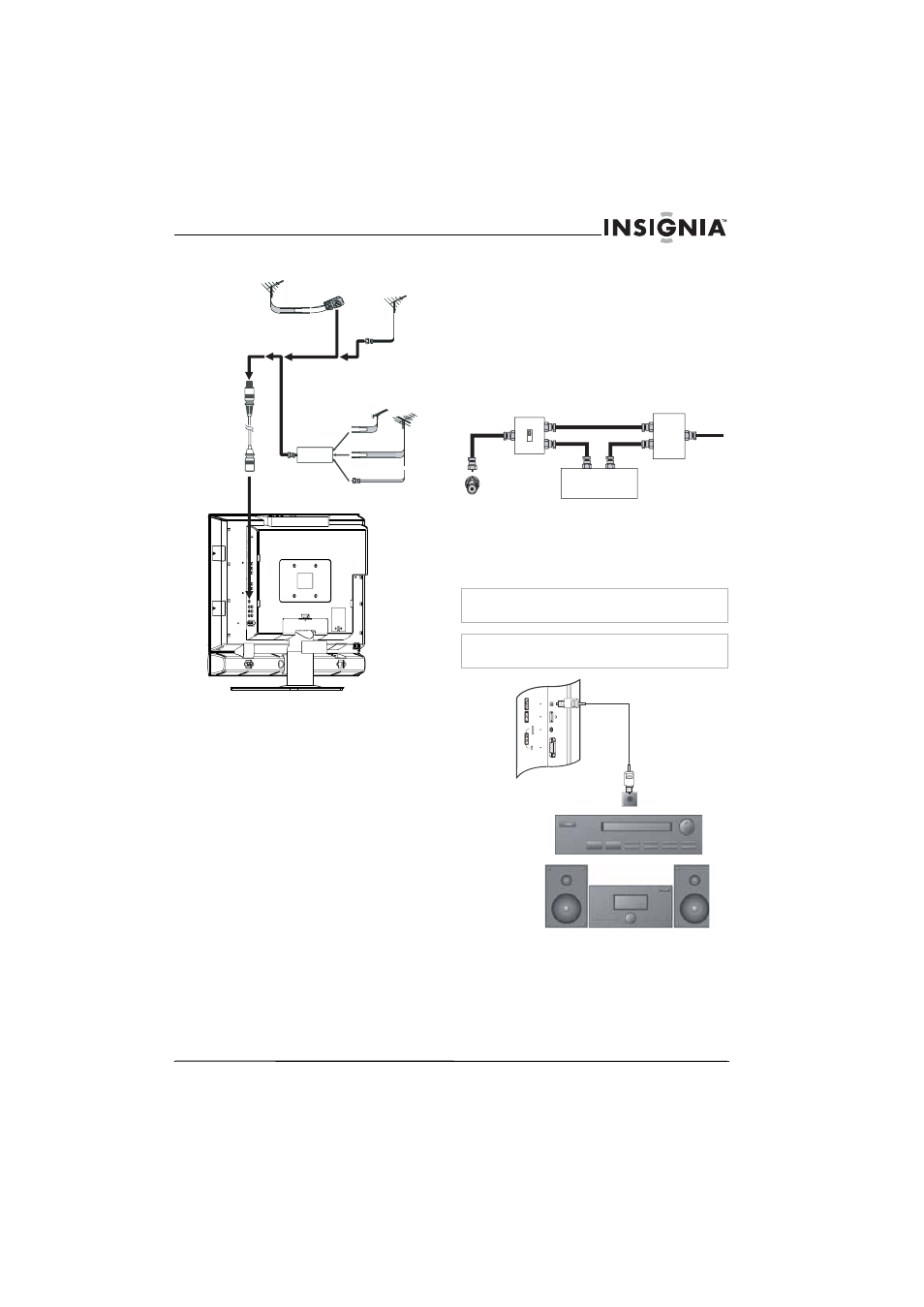

Refiérase a la siguiente figura para conectar una
antena exterior.
Conexión de TV por cable
Su TV tiene un conector de 75 ohmios para
conectar TV por cable.
Algunos proveedores de TV por cable codifican
las señales de los canales de pago especial.
Para ver estos canales necesita una caja
convertidora/decodificadora.
Si no tiene una caja
convertidora/decodificadora, puede conectar su
TV por cable directamente a su TV. Si tiene una
caja convertidora/decodificadora, puede
conectar su TV por cable usando un interruptor
de RF (no suministrado). Para obtener más
información sobre como conectar una caja
convertidora/decodificadora, póngase en
contacto con su proveedor de TV por cable.
Para conectar TV por cable sin usar una caja
convertidora/decodificadora:
1 Conecte un extremo de un cable de
75 ohmios al toma coaxial situado en la parte
posterior de su TV.
2 Conecte el otro extremo del cable al toma de
pared de TV por cable.
Para conectar TV por cable con una caja
convertidora/decodificadora:
•
Refiérase a la siguiente figura para conectar
una caja convertidora/decodificadora. (El
conmutador de RF y el divisor de señal no se
suministran.)
Mueva el conmutador de RF a la posición A
para ver los canales sin codificación usando
el control remoto de su TV. Mueva el
conmutador de RF a la posición B para ver
los canales codificados usando el control de
la caja convertidora/decodificadora.
Conexión a un sistema de sonido
Refiérase a la siguiente figura para conectar un
procesador de audio o un sistema de alta
fidelidad (Hi-Fi).
Antena de
VHF/UHF
Cable de 300 ohmios
con adaptador
O
Antena de
VHF/UHF
Cable de 75
ohmios
Cable de la
antena
SALIDA ENTRADA
Combinador
Antena de
UHF
Antena de
VHF
Antenas separadas
Antena combinada
Cable de 75
ohmios
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
Nota
En el caso de sistema de teatro en casa, use un cable S/PDIF
para obtener la capacidad completa del sonido.
Conmutador de RF
Caja convertidora/decodificadora
de TV por cable
Divisor de señal de dos equipos
Salida Entrada
A
B
Cable S/PDIF
Conector de
ENTRADA
Procesador de
audio
Sistema de alta
fidelidad
