Meco 8452-5-SS1 User Manual
Page 5

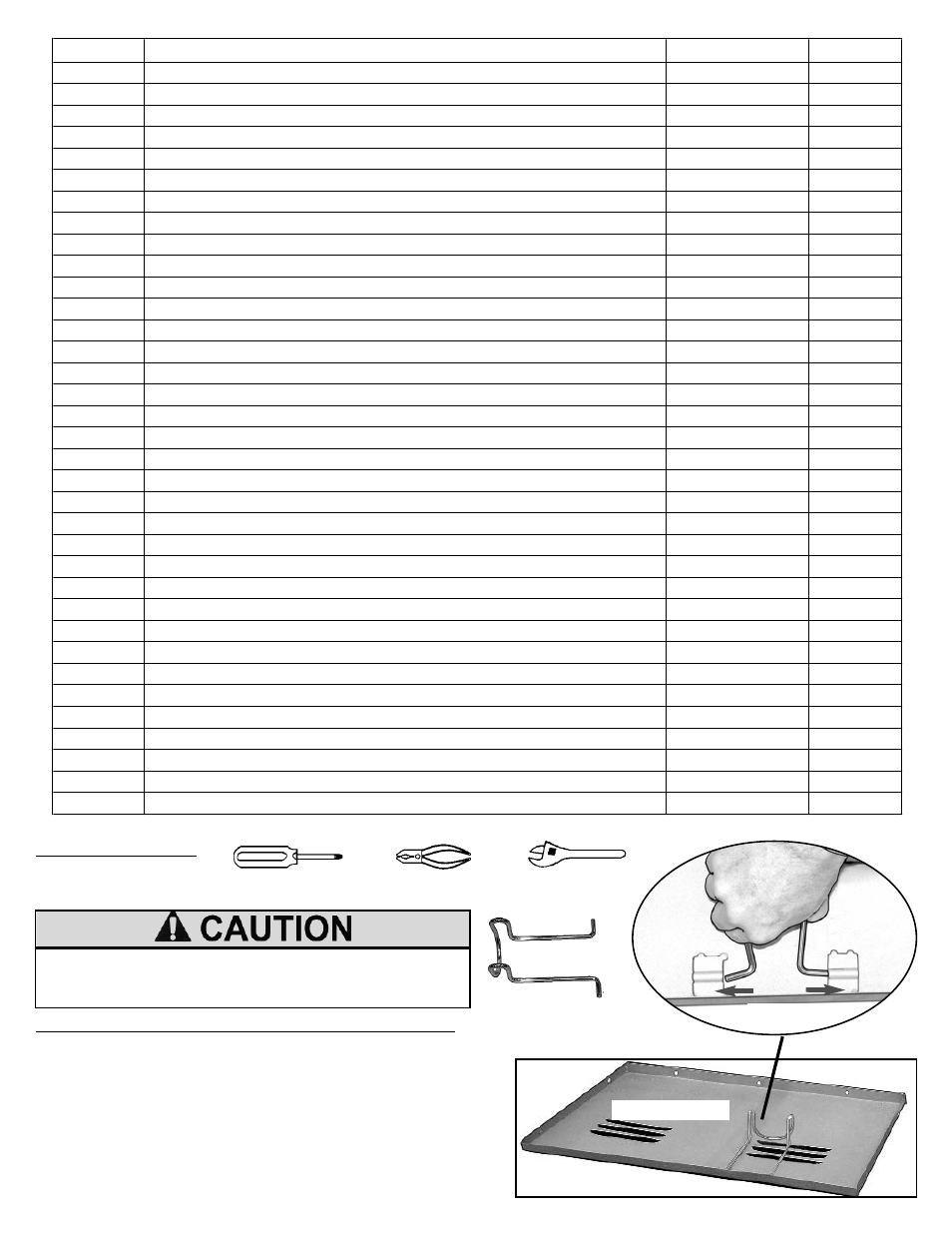

PARTS LIST (Cont'd)
31
Bowl Assembly SS/Black
03.6523.00
1
32
Hood Assembly 430 SS/Silver
03.6524.00
1
33
Hood Assembly 430 SS/Black
03.6524.01
1
34
Spring Pin, Hood Hinge
03.6525.00
2
35
Clevis Pin, Hood Hinge
03.6526.00
2
36
Side Table, Left Burner SS/Silver
03.6527.00
1
37
Side Table, Left Burner SS/Black
03.6527.01
1
38
Screw, M4x15mm (Side Table Front)
03.6528.00
4
39
Side Table, Right SS/Silver
03.6529.00
1
40
Side Table, Right SS/Black
03.6529.01
1
41
Valve, Side Burner
03.6530.00
1
42
Screw, M5x10mm (Side Burner Valve Bracket)
03.6531.00
2
43
Nut, M5 Hex
03.6532.00
2
44
Side Burner & Venturi
03.6533.00
1
45
Screw, M4x8mm (Side Burner & Door Handle)
03.6534.00
6
46
Electrode Wire, Side Burner
03.6535.00
1
47
Knob, Control (Main & Side Burners)
03.6401.00
5
48
Grid, Side Burner
03.6407.00
1
49
Main Burner, Cast Iron
03.6447.00
4
50
Burner Pin, Main Burner
03.5012.00
4
51
Pan, Foil
Local Purchase
1
52
Pan, Grease
03.6402.00
1
53
Drip Tray
03.5998.00
1
54
Flame Diffuser SS
03.6536.00
4
55
Cooking Grid
03.5023.00
2
56
Warming Rack
03.6449.00
1
57
Ignition Box
03.6421.00
1
58
Shim, Ignition Box
03.6423.00
1
59
Regulator/Hose Assembly-(LP Only)
03.6537.00
1
60
Ignitor Switch
03.6426.00
1
61
Heat Indicator
03.5033.00
1
62
Electrode, Main Burner
03.6427.00
2
63
Manifold Assembly (LP)
03.6450.01
1
64
Left Door, Silver
03.6443.02
1
65
Right Door, Silver
03.6444.02
1
5
TOOLS REQUIRED:
To reduce the risk of a cut injury:
· Wear protective gloves when handling parts that have
sharp edges.
Phillips Screwdriver
Pliers
Wrench
or
STEP 1) Cylinder Clamp/Back Panel Assembly:
Lay Back Panel (2/3) on floor. (FIG. 1A) Attach
LP Cylinder Clamp (4) to Back Panel by
squeezing clamp together to fit into the two
slotted openings; then release. (FIG. 1B) Make
sure the large loop is down against the panel.
(4) LP CYLINDER
CLAMP
(2/3) BACK PANEL
FIG. 1B
FIG. 1A
