OM-222 166 Page 53
.
Hardware is common and
not available unless listed.

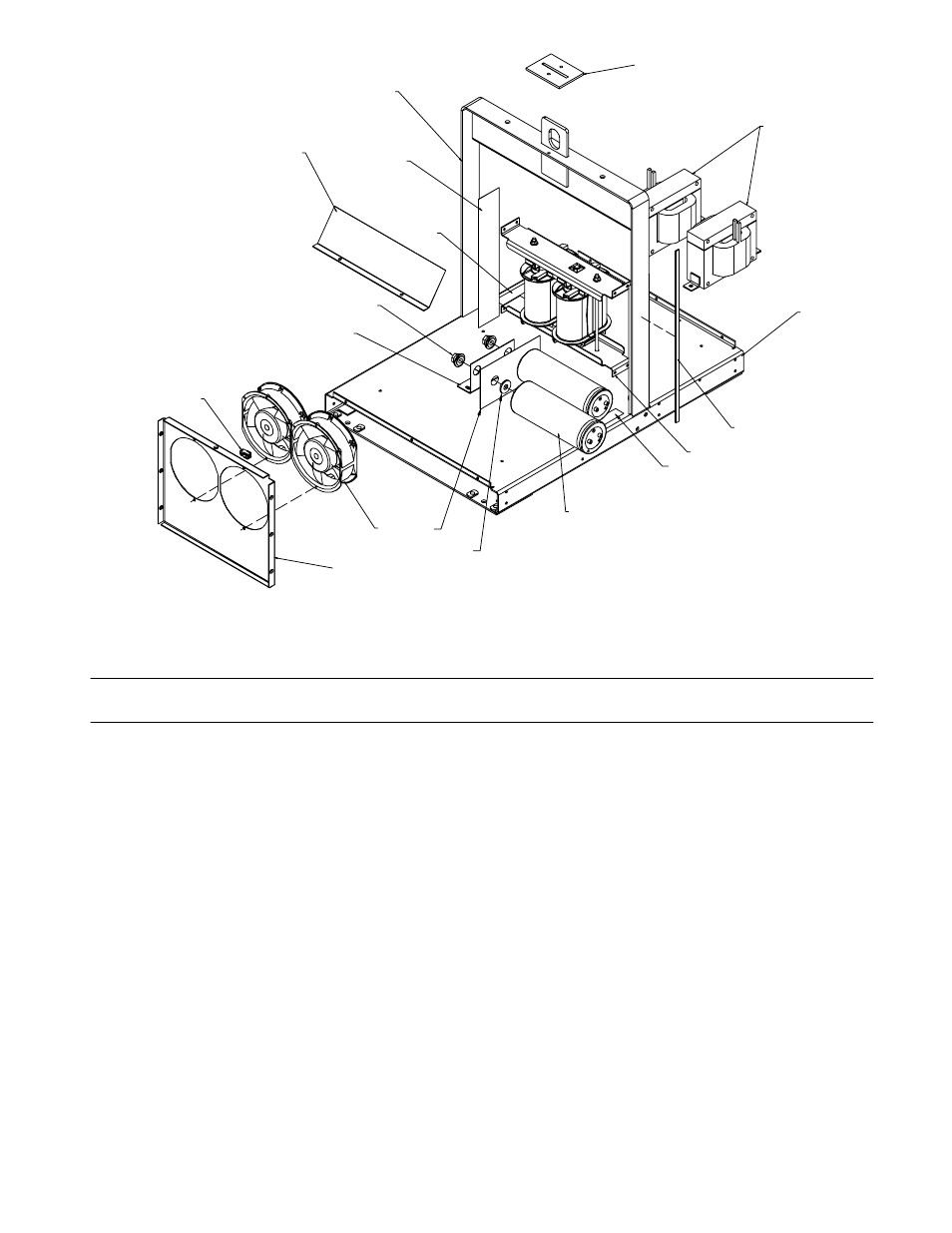

Figure 11-4. Base w/Components
804 221-D
1
14
4
2
13
7
6
14
6
5
9
10
8
3
12
3
15
16
Quantity Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 11-4. Base w/Components
1 217 328 FRAME, lifting 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 213 865 BASE ASSY 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 213 939 LABEL, warning electric shock can kill significant 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 L1,L2 218 692 INDUCTOR 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 216 815 BRACKET, cap support 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 C1,2 213 870 CAPACITOR, elctlt 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 T1 213 583 TRANSFORMER, hf 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 T1 227 065 TRANSFORMER, hf (400V model) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 216 629 BRACKET, fan 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 FM1,FM2 222 728 FAN, nuffin 48 V 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 RC4 115 090 HOUSING PLUG+PINS, (service kit) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 217 992 BAFFLE, air bottom 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 224 973 INSULATOR, lift frame 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 603 115 WEATHERSTRIPPING 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 026 627 GASKET, lifting eye cover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG4 115 094 HOUSING PLUG+SKTS,(SERVICE KIT) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 226 837 WASHER, rubber .343 id x .875 od x .093 thk 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 226 838 INSULATOR, capacitor 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
*Recommended Spare Parts.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
