- 5-4 -
OK
OK

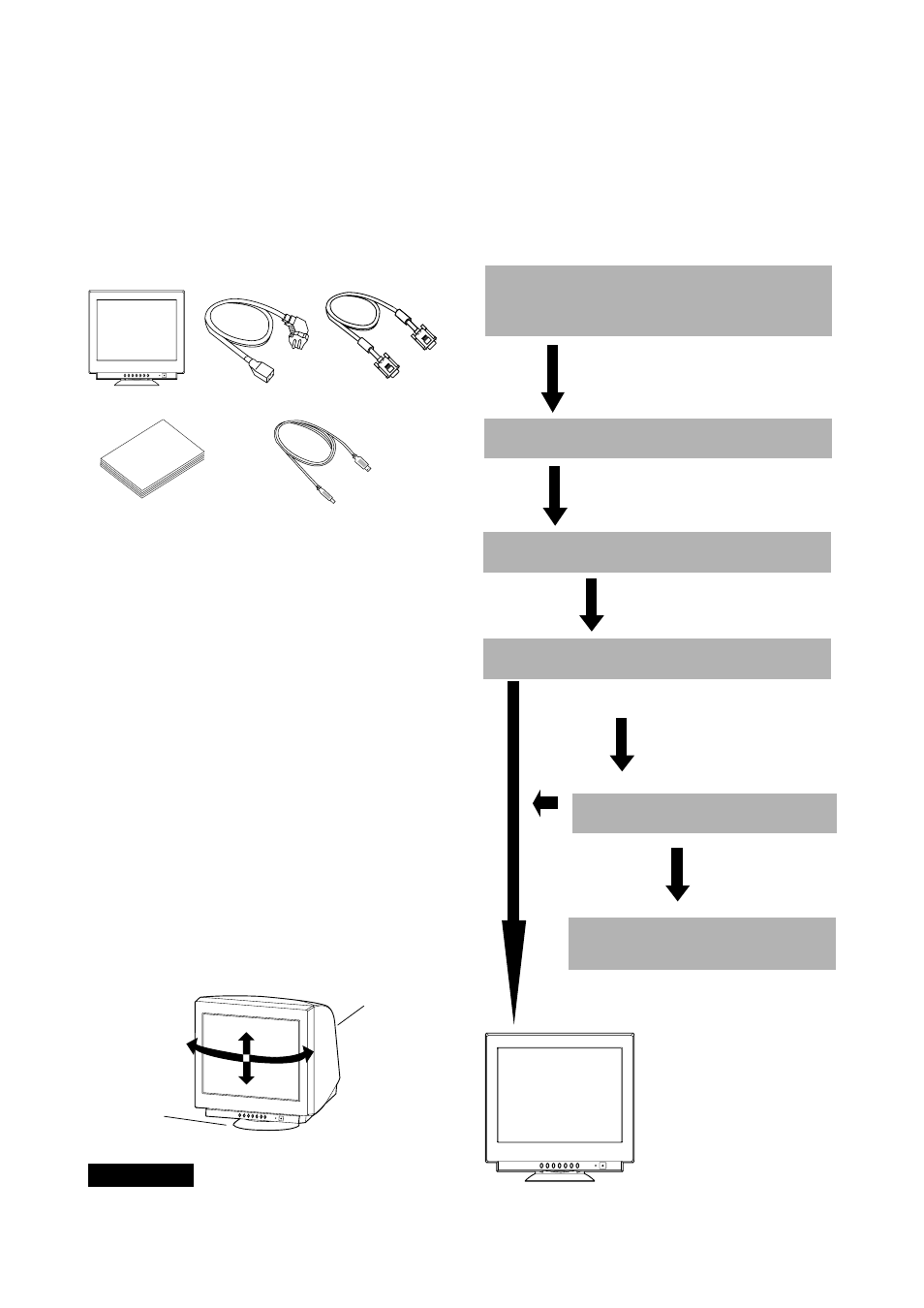

1.7 Desembalaje
Después de desembalar el monitor a color, debe contar
con todos los componentes indicados en la Figura 1 y
enumerados a continuación. Guarde el embalaje por si
tiene que transportar el monitor.
Figura 1
Figura 2
1.8 Base inclinable / giratoria
El monitor cuenta con una base inclinable / giratoria, la cual
le permite ajustar la posición del monitor para obtener el
mejor ángulo de visualización posible.
Ajuste de la posición de la pantalla
Adjuste la inclinación y la rotación del monitor, colocando
las manos en lados opuestos de la caja. Puede hacer rotar
el monitor 90 grados hacia la izquierda o hacia la derecha,
o lo puede inclinar 10 grados hacia arriba ó 5 grados hacia
abajo, tal como se muestra abajo.
1 2 3
4
1. Monitor color
2. Cable alimentación CA
3. Cable de Señal SC-B110
4. Guía del usuario (este documento)
5. USB Upstream Cable
Mantenga los dedos fuera de la zona de pivote de la base
giratoria/orientable.
PRECAUCIÓN
Conecte el cable de red al monitor a color, e
instale el cable de señal entre el monitor el
adaptador gráfico.
1.9 Diagrama para la instalación rápida
El siguiente diagrama resume el procedimiento de
conexión del ordenador y del adaptador con el monitor
a color el procedimiento de ajuste de los diversos
controles y conmutadores.
Encienda el ordenador.
Ajuste los controles y conmutadores.
Encienda el monitor a color.
Si se produce un problema.
Ver Sección 5.
DIAGNÓSTICO DE PROBLEMAS
Si el problema persiste.
Llame al representante autorizado de
Asistencia Técnica.
Ver Sección 3.
CONEXIÓN DEL MONITOR
Ver Sección 4.
OSD(Menú en pantalla) FUNCIONES
5
Monitor
Base inclinable/
giratoria
