- 4-15 -
ITALIANO
Pin SEGNALE
1 SEGNALE ROSSO
2 SEGNALE VERDE
3 SEGNALE BLU
4 MASSA
5 MASSA DDC
6 MASSA ROSSO
7 MASSA VERDE
8 MASSA BLU
9 NC
10 MASSA SINCRONISMO
11 MASSA
12 SDA
13 H SYNC / COMP-SYNC
14 SINCRONISMO VERTICALE
15 SCL
Pin SEGNALE
1 ROSSO
2 VERDE
3 BLU
4 TERRA
5 TERRA(DDC)
6 TERRA ROSSO
7 TERRA VERDE
8 TERRA BLU
9 NC
10 SYNCR. TERRA
11 TERRA
12 SDA
13 SINCR. ORIZZONTALE
14 SINCR. VERTICALE(VCLK)
15 SCL
2,4
Macintosh IIsi, IIci, IIvi, IIvx, LC, LC II
Macintosh LC III, LC475, LC630
1,2
Macintosh Quadra 610, 650, 700, 800, 840AV, 900, 950
Macintosh Centris 610, 650, 660AV
Power Macintosh 4400, G3
Performa 6260, 6310, 6410, 6420
Power Macintosh 6100, 6100AV, 6200, 6300
Power Macintosh 7100AV, 7200, 7300, 7500, 7600
Power Macintosh 8100, 8100AV, 8500, 8600
Power Macintosh 9500, 9600
Workgroup Server 7350, 8150, 9150, 9650
1,2,3,4
1,2,6
DB9-15P
3,4
ON ON
1 2 3 4 5 6
AD-A205
ON
OFF
MITSUBISHI
DDC .................. INDICAZIONE DATA CANALE
SDA ................... SERIALE DATA
SCL ................... SERIALE OROLOGIOO
NC ..................... NON COLLEGATO
Macintosh
7 7
APPENDICE

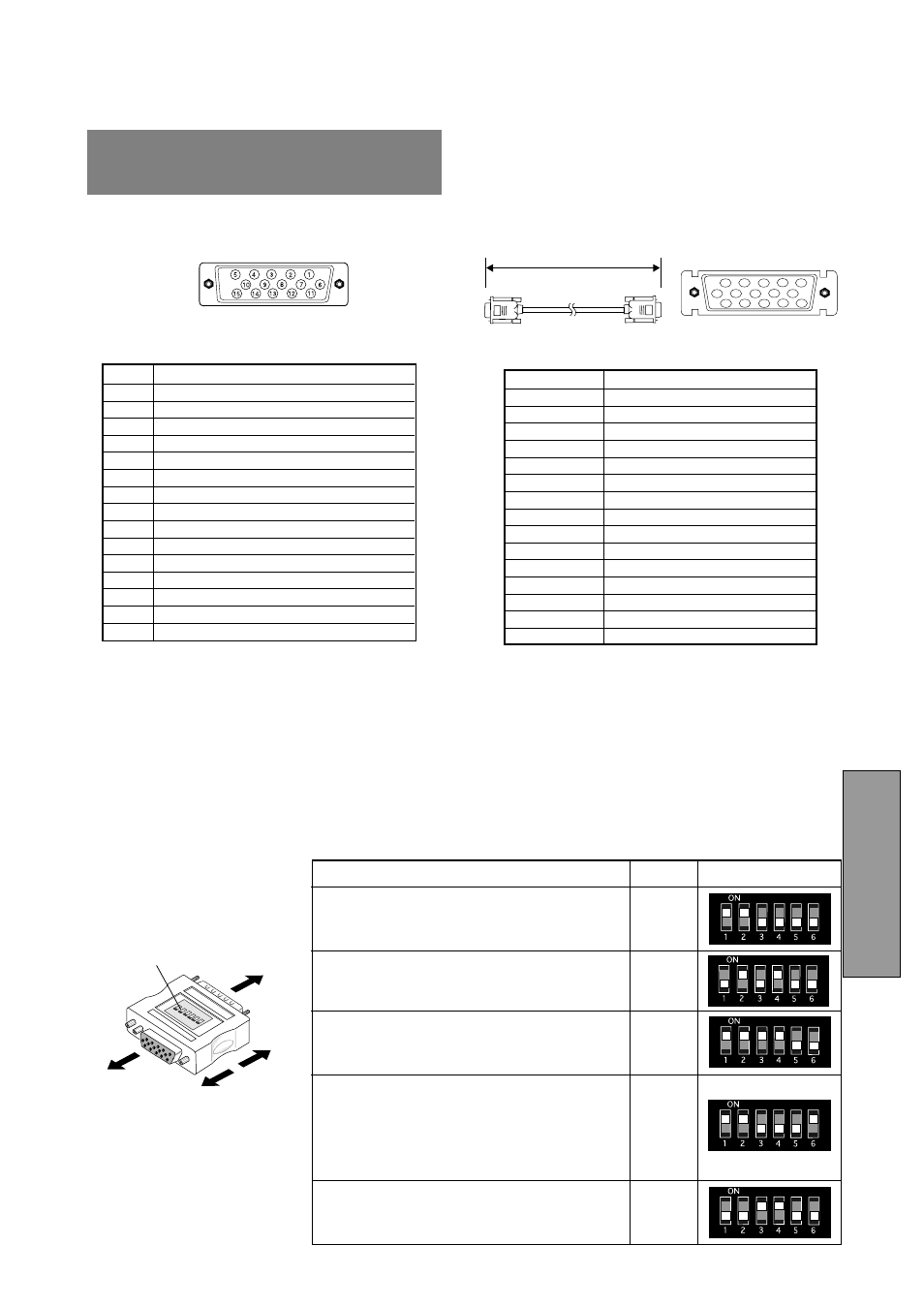

7.1 Connettore di ingresso dei segnali del monitor
(DB9-15P)
(Femmina)
MONTATO SUL PANNELLOPOSTERIORE
IDENTIFICAZIONE PIN
DDC .................. INDICAZIONE DATA CANALE
SDA ................... SERIALE DATA
SCL ................... SERIALE OROLOGIOO
NC ..................... NON COLLEGATO
7.2 Cavo segnali SC-B110
Circa 1.8m
DB9-15P(Maschio) DB9-15P(Maschio)
IDENTIFICAZIONE PIN
Apple Macintosh Switch Setting
OFF ON
Switch on
7.3 Impostazioni dell’adattatore optionnel Macintosh
AD-A205
L'adattatore Macintosh AD-A205 (opzionel) consente di
sfruttare le capacitá video del computer Macintosh con il
vostro monitor.
(1) Impostate i selettori dell'adattatore prima di collegarlo
al computer.
(2) Impostate i selettori seguendo la tabella seguente.
Usando la tabella seguente potete rapidamente
scegliere la risoluzione principale.
Se desiderate usare altre risoluzioni, fate riferimento
alla pagina seguente "Tabella delle impostazione
dell'adattatore Macintosh AD-A205".
Interruttori DIP
Monitor
