13
A ...........................ampères
.................courant alternatif ou continu
.......................vitesse à vide
.......................construction, catégorie II
.../min....................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.

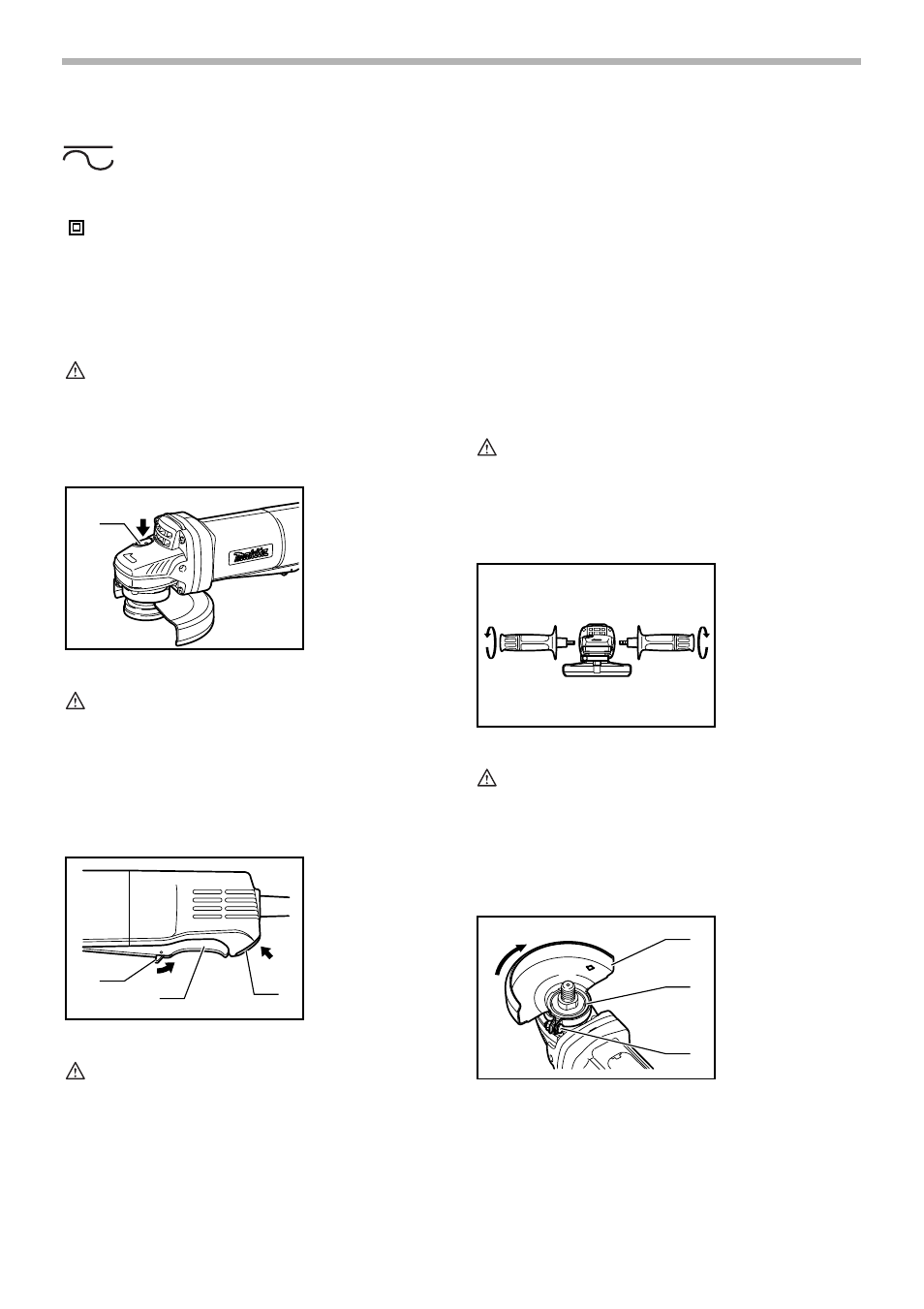

Blocage de l’arbre
ATTENTION:
• N’activez jamais le blocage de l’arbre alors que
l’arbre bouge. Vous pourriez endommager l’outil.
Appuyez sur le blocage de l’arbre pour empêcher l’arbre
de tourner lors de l’installation ou du retrait des accessoi-
res.
Interrupteur
ATTENTION:
• Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
• Pour rendre le travail de l’utilisateur plus confortable
lors d’une utilisation prolongée, l’interrupteur peut
être verrouillé en position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.
• N’essayez pas de tirer le levier de I’interrupteur
sans enfoncer d’abord le levier de sécurité.
Un levier de sécurité est fourni pour éviter de tirer acci-
dentellement sur le levier de I’interrupteur. Pour mettre
l’outil en marche, tirez le levier de sécurité vers vous et
tirez sur le levier de I’interrupteur. Pour arrêter l’outil,
relâchez le levier de I’interrupteur. Pour un fonctionne-
ment continu, tirez sur le levier de I’interrupteur puis
enfoncez le bouton de verrouillage. Pour arrêter l’outil
alors qu’il est en position verrouillée, tirez complètement
le levier de I’interrupteur puis relâchez-le.
ASSEMBLAGE
ATTENTION:
• Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Installation de la poignée latérale (poignée)
ATTENTION:
• Avant d’utiliser l’outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur la position de l’outil
comme illustré sur la figure.
Installation ou retrait du carter de meule
1. Verrouillage de
l’axe
1. Levier de sécu-
rité
2. Levier de I’inter-
rupteur
3. Bouton de ver-
rouillage
n
˚
1
006111
1
2
3
006112
1. Protecteur de
roue de meu-
lage
2. Cage de roule-
ment
3. Vis
006113
1
2
3
9556PB
006114
