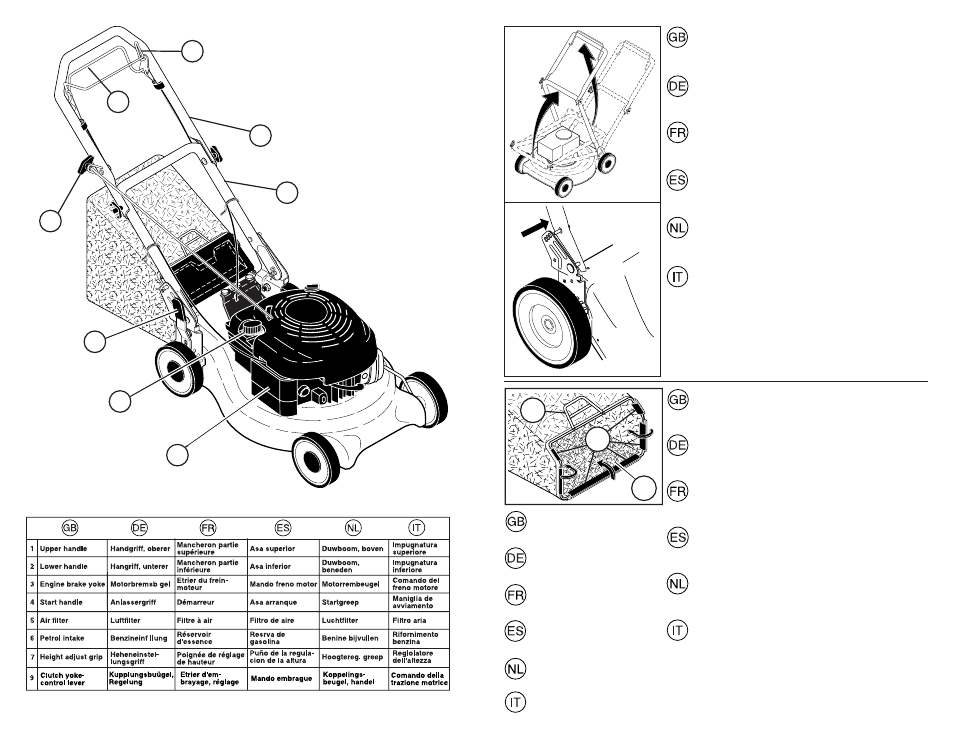

ASSEMBLING
Handle
Pull up the handle in direction of the arrow. With the handle in
up-turned position, tighten the wing-nuts.
MONTAGE
Griff
Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern
anziehen.
MONTAGE
Manche
Déployez le manche dans la direction de la fl èche. Une fois le
manche déployé, serrez les écrous à oreilles.
MONTAJE
Empuñadura
Levantar le empuãdura en el sentido de la fl echa. Cuando la
empuãdura esté levantada, apretar las palomillas.
MONTAGE
Hendel
Klap de hendel om, in de richting van de pijl. Wanneer de hendel
omgeklapt is, worden de veugelmoeren aangedraaid.
MONTAGGIO
Impugnatura
Sollevare l'impugnatura nel senso dell afreccia. Quando
l'impugnatura è sollevato, stringere i galletti.
(1) CATCHER FRAME
(2) VINYL BINDING
(3) FRAME OPENING
(1) RAHMEN FÜR DEN.
GRASFANGBEUTEL
(2) KUNSTSTOFFKAPPEN
(3) RAHMENÖFFNUNG
(1) CADRE DU COLLECTEUR
(2) CRANS DE FIXATION
(3) OUVERTURE DU CADRE
(1) MARCO PARA EL
COLECTOR DE HIERBA
(2) GANCHOS DE PLASTICO
(3) ABERTURA DEL MARCO
(1) FRAME VOOR
GRASVERGAARBAK
(2) PLASTIC HAKEN
(3) FRAME-OPENING
(1) TELAIO DEL CESTELLO
(2) AGGANCI DI PLASTICA
(3) APERTURA DEL TELAIO
To Assemble Grass Catcher
• Put grass catcher frame into grass bag with stiff part of bag
on the bottom.
• Slip vinyl bindings over frame.
Zusammensetzung des Grasfangbeutels
• Den Rahmen in den Grasfangbeutel einsetzen; der steife Teil
des Beutels nach unten.
• Die Kunststoffkappen auf den Rahmen aufsetzen.
Assemblage du collecteur d'herbe
• Mettez en place le collecteur d'herbe avec sa partie dure vers
le bas.
• Passez les fi xations plastiques par dessus le cadre.
Armado del colector de hierba
• Montar el marco en el colector de hierba con la parte dura de
éste hacia abajo.
• Poner los ganchos de plástico alrededor del marco.
Assembleren van de grasvergaarbak
• Zet het frame in de grasvergaarbak met het harde gedeelte
van de grasvergaarbak naar onderen.
• Trek de plastic haken over het frame.
Assemblaggio del cestello di raccolta
• Porre il telaio nel cestello, con il lato rigido del cestello verso
il basso.
• Serrare gli agganci di plastica intorno al telaio.
