21

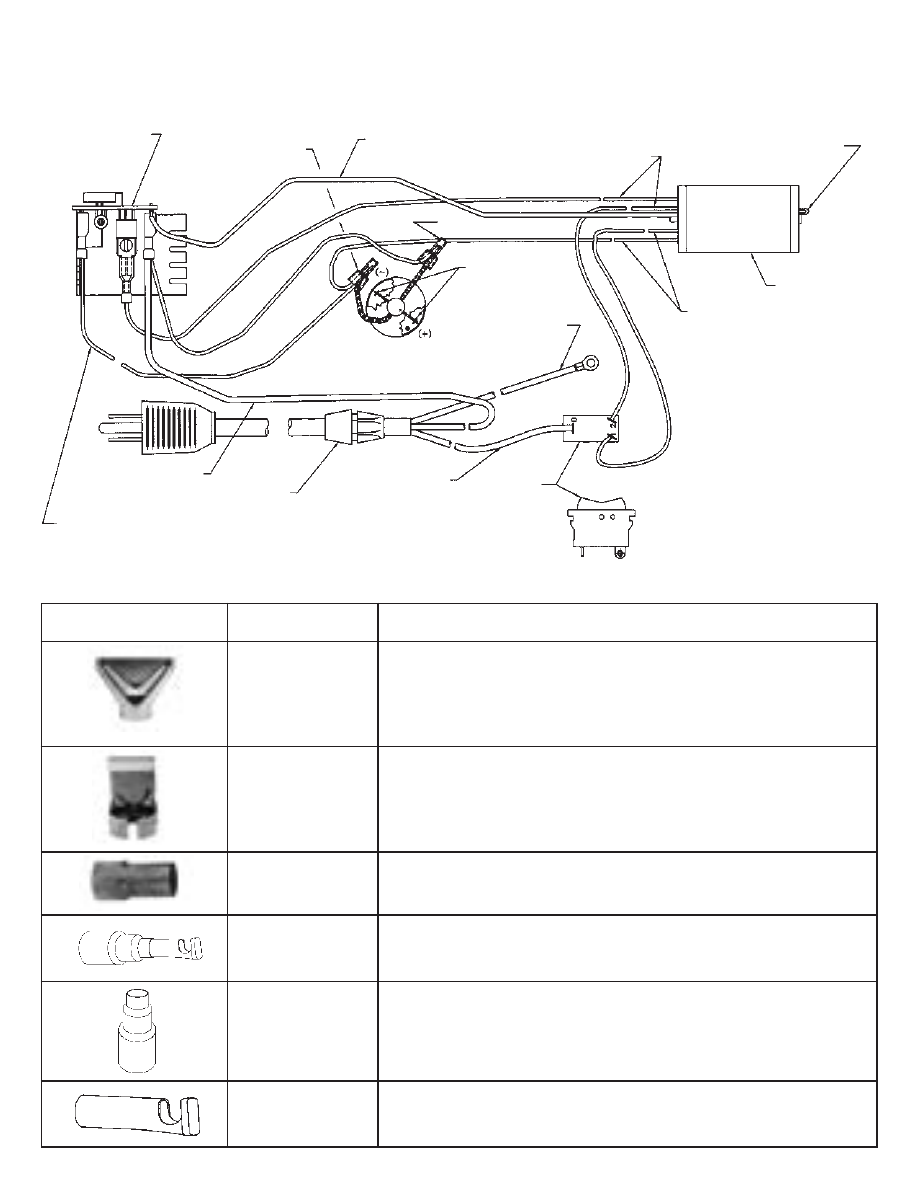

Accessoires N° de pièce Description
35016 Accessoire d’élargissement
35017 Accessoire de rétrécissement
35026 Protège-buse
35027 Connecteur de spécialité et accessoire réducteur
(sur modèle Varitemp seulement)
50379 Accessoire réducteur
(sur modèle Varitemp seulement)
51598 Connecteur de spécialité
(sur modèle Varitemp seulement)
Schéma de câblage
CIRCUIT IMPRIMÉ
CONNEXION À BOUTS FERMÉS
CÂBLE À THERMOCOUPLE
SOUDURE
CONNEXION À BOUTS FERMÉS
REPLIER LE BOUT DU CÂBLE
DANS L’ÉVENT
ÉLÉMENT CHAUFFANT
CÂBLES BLEUS
CÂBLE VERT
CÂBLE BLANC
MONTAGE DU CÂBLE BLEU
MONTAGE DU CÂBLE 120 V
CÂBLE NOIR
INTERRUPTEUR
TROUVER LA BORNE
SIMPLE LA PLUS PROCHE
DU MOTEUR
CÂBLES BLANCS
