ENSAMBLAJE
56
F–041306C
3. Inserte el mango inferior derecho en la
guía de montaje (Figura 3). Asegúrese
que el extremo plano en la parte super-
ior del mango quede orientado hacia
adentro.
4. Monte una arandela sobre cada torni-
llo. Empuje los tornillos a través de la
cubierta protectora de los dientes, el
mango inferior y hasta la mitad en la
caja del motor (Figura 4).
5. Inserte el mango inferior izquierdo en
la guía de montaje (Figura 3). Asegúre-
se que el extremo plano en la parte su-
perior del mango quede orientado hacia
adentro.
6. Empuje los tornillos a través de la caja
del motor, del mango inferior y de la
cubierta protectora de los dientes.
Asegure con las arandelas y las contra-
tuercas como se muestra en la
Figura 4. No las apriete todavía.
7. Retire los sujetadores del mango su-
perior (Figura 5).
8. Monte el mango superior a los mangos
inferiores usando los sujetadores que
quitó en el paso 7.
9. Apriete las perillas.
NOTA: Para apretar las perillas, sujete
la cabeza curva del perno de coche
contra la parte exterior del mango infe-
rior mientras aprieta las perillas.
10. Apriete las contratuercas que sujetan
los extremos de los mangos inferiores
(Figura 4). Apriételas lo suficiente sola-
mente para sujetar firmemente los man-
gos.
PRECAUCIÓN: Apretar demasiado las
contratuercas puede cambiar la forma
del mango y dañar la caja del motor.

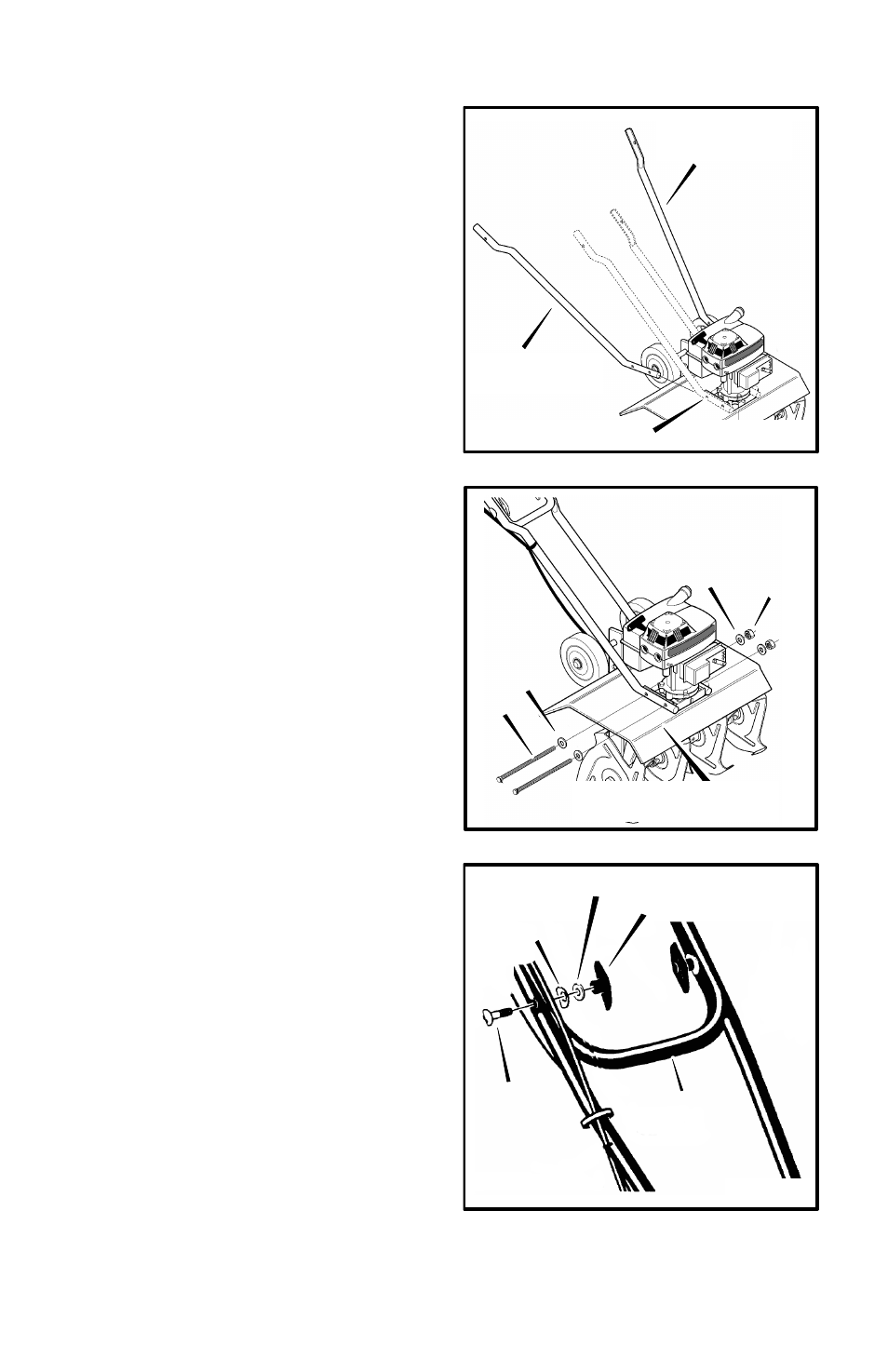

Figura 3
Mango inferior
izquierdo
Mango inferior
derecho
Guía de montaje
Tornillo
Arandela
Arandela
Contra-
tuerca
Protector de los
dientes
Figura 4
Arandela
curva
Perilla
Arandela plana
Perno de
coche
Mango
superior
Figura 5
