ENTRETIEN ET RÉGLAGE
46
F–041306C
DÉMONTAGE ET MONTAGE DES LAMES
Les références aux côtés droit ou gauche du
cultivateur se font du point de vue de l’utilsa-
teur aux commandes de la machine.
Les quatre lames sont différentes et ne peu-
vent pas être substituées l’une à l’autre. Les
lames doivent être correctement montées ou
le cultivateur ne fonctionnera pas comme il
convient.
Pour travailler autour de plantes ou sur ter-
rain étroit, il est possible de retirer les lames
extérieures afin de réduire la largeur de la-
bour à environ 18 cm.
ATTENTION : Les lames sont
auto–affûtantes et deviennent
très coupantes à l’usage. Ma-
nier avec prudence.
Toutes les lames s’usent à la même vitesse.
Si les lames sont usées et doivent être rem-
placées, nous conseillons de remplacer les
quatre à la fois. Pour remplacer les lames,
procédez comme suit :
Démontage des lames
1. Mettez l’interrupteur de marche–arrêt en
position d’arrêt sur « OFF ».
2. Débranchez le fil d’allumage de la bou-
gie.
3. Après avoir enfilé des gants, retirez les
goupilles et les clavettes d’axe fixant
les lames à l’arbre (voir la Figure 15).
Retirez les lames d’un côté de la machi-
ne.

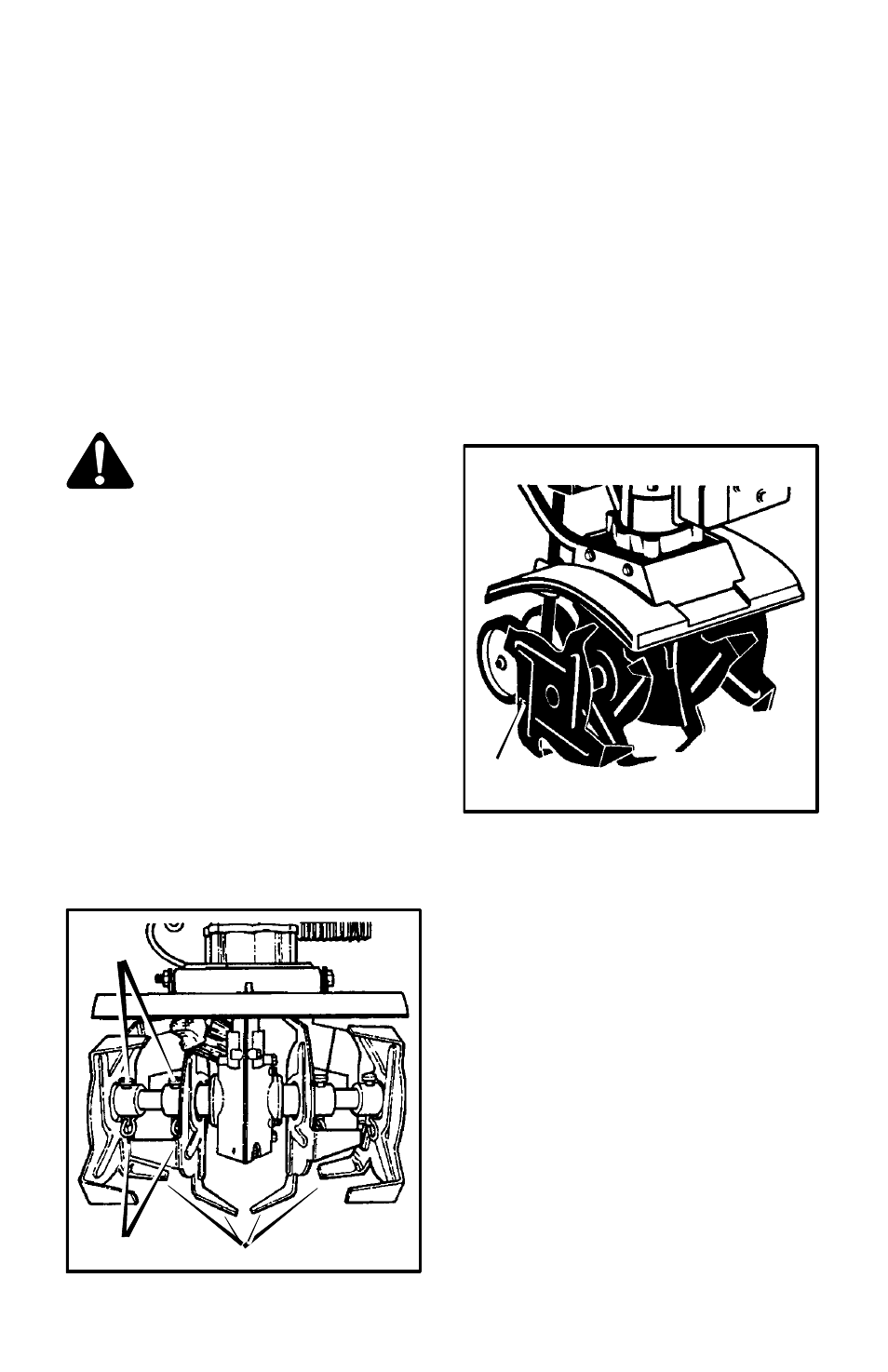

Figure 15
Clavettes
d’axe
Goupilles
Lames
Montage des lames
1. Nettoyez et lubrifiez l’arbre des lames à
l’aide de quelques gouttes d’huile.
2. Montez la lame intérieure sur l’arbre et
remettez en place la goupille et la cla-
vette d’axe.
3. Une fois les lames correctement posées,
la lettre R apparaît sur le côté visible de
la lame droite (voir Figure 16). La lettre
L apparaît sur le côté visible de la lame
gauche.
Figure 16
R
4. Montez la lame extérieure sur l’arbre et
remettez en place la goupille et la cla-
vette d’axe (voir Figure 15).
5. Les extrémités affûtées des lames exté-
rieures sont toutes courbées vers la
lame intérieure. Si les lames sont mon-
tées correctement, les lettres R à droite
et L à gauche apparaissent sur les côtés
visibles de la machine.
6. Répétez les étapes précédentes sur
l’autre côté de la machine.
REMARQUE : Veillez à ce que les lames
soient montées du bon côté de la machi-
ne.
