DCA400 SerieS — Fuel return line kit inStruCtionS p/n 35499 — rev. #0 (01/26/11) — pAge 2

DiSASSembly

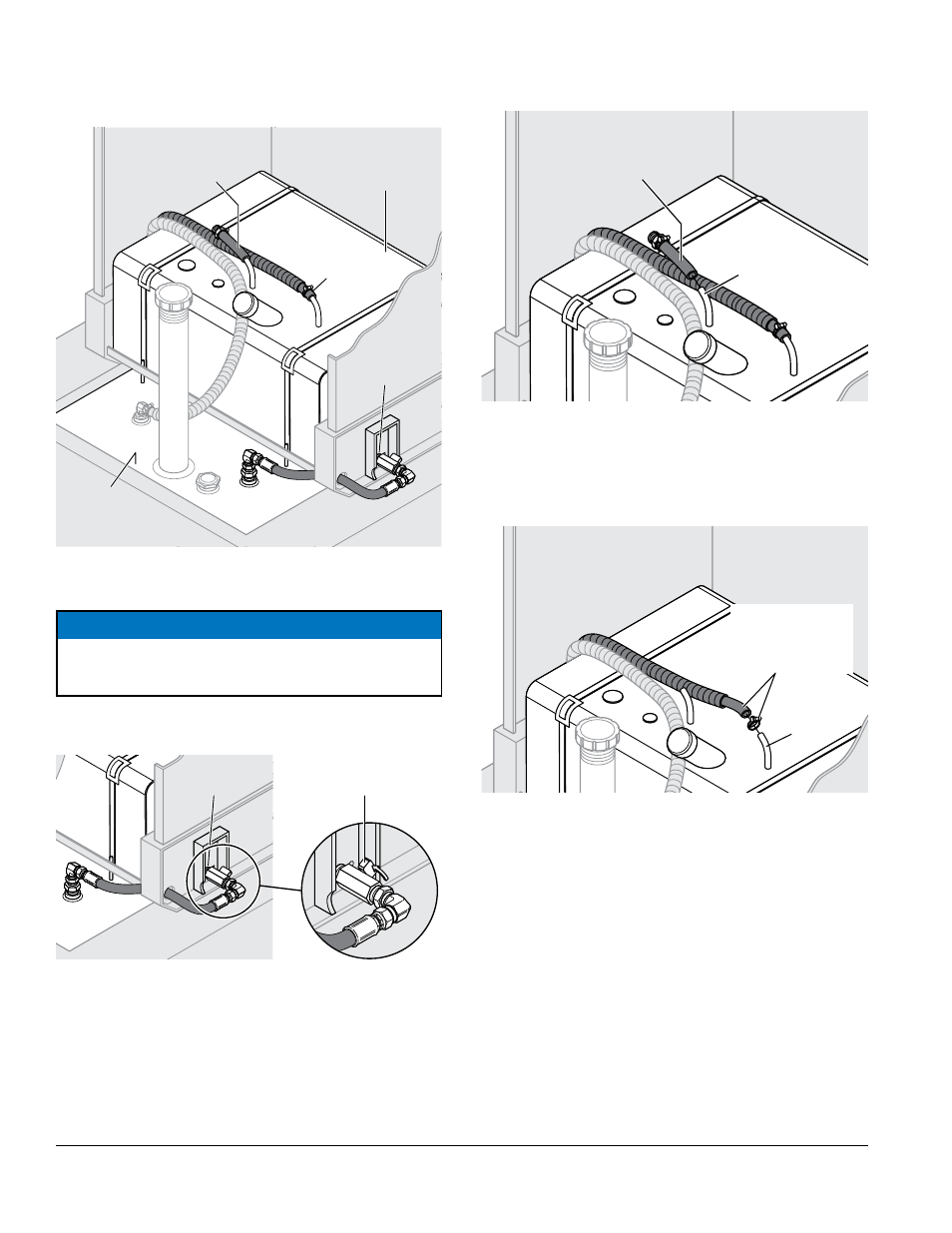

Figure„2„illustrates„the„unit’s„current„fuel„line„configuration.„

Figure 2. Current Fuel Line Configuration

1.„ Turn„fuel„shut-off„valve„to„the„OFF„position„(Figure„3).

Figure 3. Fuel Shut-Off Valve (Off Position)

Generator

Fuel Tank

Drain

Trailer

Fuel Tank

Engine

Return

Hose

Pick-Up

Hose

NOTICE

Fuel„leaks„may„occur„when„disconnecting„hoses„and„

fittings.„Wipe„up„any„spilled„fuel„immediately.

Trailer

Fuel Tank

Drain

Fuel Shut-Off

Valve (OFF Position)

2.„ Disconnect„pick-up„hose„from„pick-up„port„and„discard.„„

See„Figure„4.

Figure 4. Remove/Discard Pick-Up Hose

3.„ Disconnect„engine„return„hose„from„return„port.„See„

Figure„5.

Figure 5. Disconnect Engine Return Hose

Remove/Discard

Pick-Up Hose

Pick-Up

Port

Disconnect

Engine Return

Hose

Return

Port
