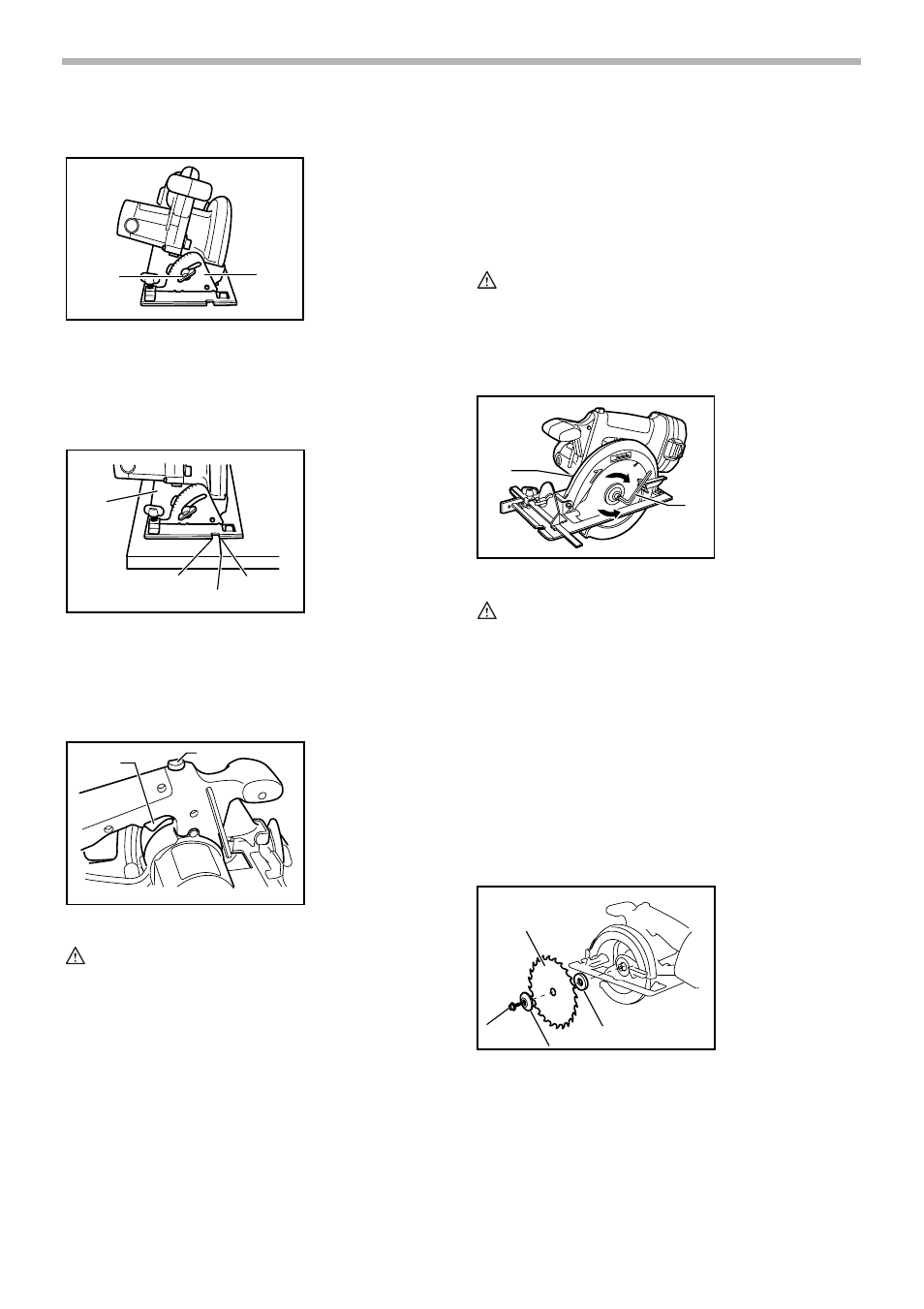

17

Coupe en biseau

Desserrez la vis de serrage du secteur angulaire à
l’avant de la base. Réglez sur l’angle désiré (0° à 50°) en
inclinant, puis serrez fermement la vis de serrage.

Visée

Pour les coupes rectilignes, alignez sur la ligne de coupe
la position A à l’avant de la base. Pour les coupes en
biseau de 45°, alignez la position B sur la ligne de coupe.

Interrupteur

ATTENTION:

Avant d’insérer la batterie dans l’outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d’arrêt lorsque relâchée.

Un bouton de sécurité est fourni pour prévenir la
pression accidentelle sur la gâchette. Pour faire démarrer
l’outil, appuyez sur le bouton de sécurité puis sur la
gâchette. Pour l’arrêter, relâchez la gâchette.

Frein électrique

Cet outil est équipé d’un frein à lame électrique. Si à
plusieurs reprises l’outil ne s’arrête pas rapidement
après le relâchement de la gâchette, faites-le réparer
dans un centre de service après-vente Makita.

Le mécanisme de frein à lame ne doit pas être utilisé en
remplacement du garde inférieur. N’UTILISEZ JAMAIS
L’OUTIL LORSQUE LE GARDE INFÉRIEUR NE
FONCTIONNE PAS. CELA COMPORTE DES RISQUES
DE BLESSURE GRAVE.

ASSEMBLAGE

ATTENTION:

Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout
travail dessus.

Retrait ou pose de la lame

ATTENTION:

Assurez-vous que la lame est installée avec les
dents orientées vers le haut à l’avant de l’outil.

Utilisez exclusivement une clé Makita pour installer
ou retirer la lame.

Pour retirer la lame, appuyez sur le blocage de l’arbre de
sorte que la lame ne puisse pas tourner et utilisez la clé
pour desserrer le boulon hexagonal, dans le sens des
aiguilles d’une montre. Retirez ensuite le boulon
hexagonal, le flasque extérieur et la lame.

Pour poser la lame, suivez la procédure de retrait en
sens inverse. ASSUREZ-VOUS D’AVOIR FERMEMENT
SERRÉ LE BOULON HEXAGONAL, DANS LE SENS
INVERSE DES AIGUILLES D’UNE MONTRE.

Lorsque vous changez la lame, assurez-vous de retirer la
sciure de bois accumulée sur les gardes supérieur et
inférieur. Même après ce nettoyage, vous devez quand
même vérifier le bon fonctionnement du garde inférieur
avant chaque utilisation.

1. Vis de bridage
2. Plaque graduée

biseautée

1. Embase
2. Ligne de coupe

1. Bouton de

déverrouillage

2. Gâchette de

commutateur

2

1

001368

1

B

A

2

001386

1

2

001407

1. Verrouillage de

l’axe

2. Clé hexagonale

1. Lame scie
2. Boulon

hexagonal

3. Bague externe
4. Bague interne

1

2

001428

1

2

3

4

001445
