AR13D RIDE-ON TANDEM DRUM ROLLER — OPERATION & PARTS MANUAL — REV. #2 (09/15/11) — PAGE 43
NOTES
HOSES SHADED FOR
VISUAL CLARITY.
FROM OPERATOR’S
POSITION
M
K
STEERING COLUMN
L
N
J
I
REAR LEFT MOTOR
FRONT RIGHT MOTOR
P
O
Q
P
Q
O
I
J
MANIFOLD
K
L
N
M
FRONT LEFT MOTOR

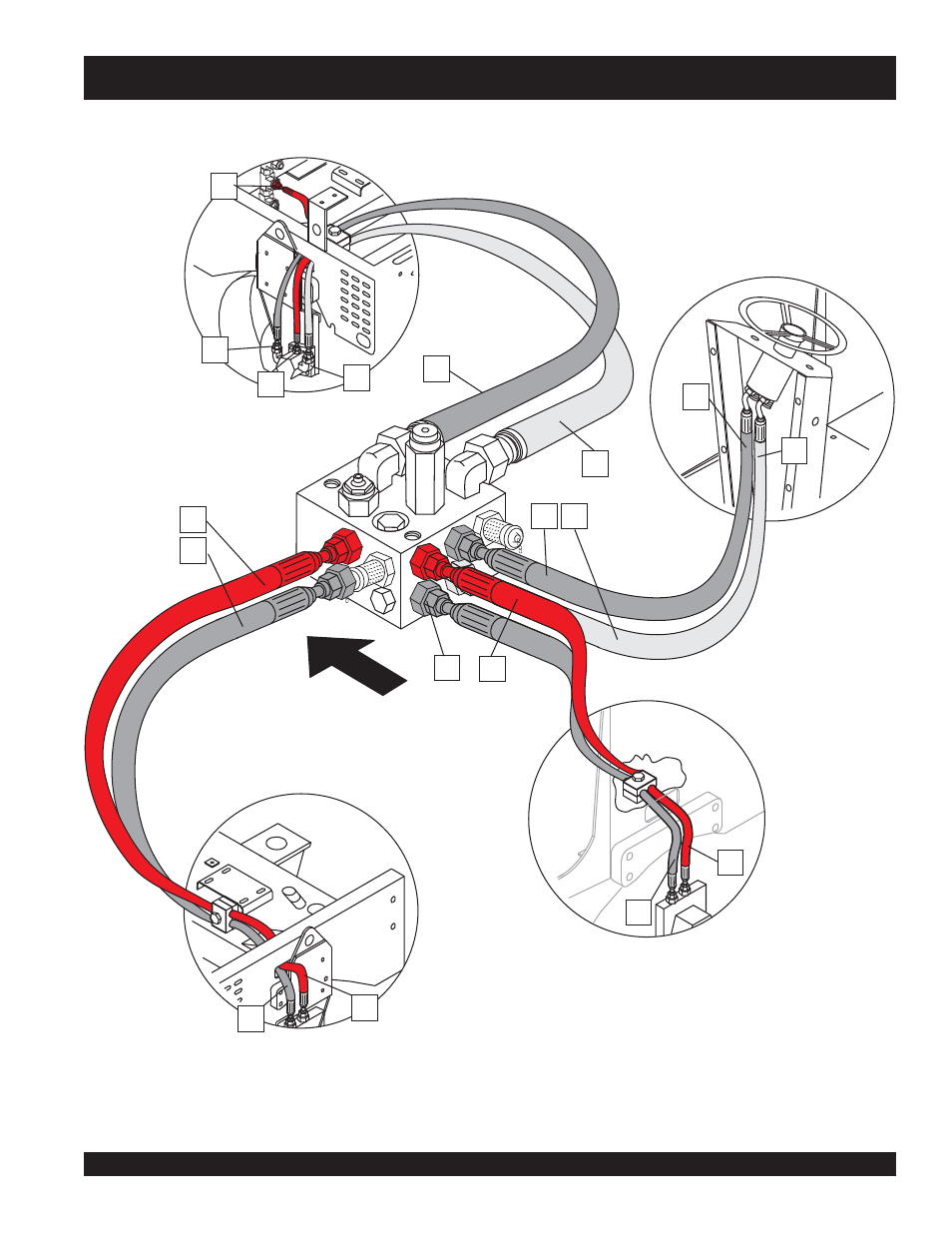

AR13D RIDE-ON ROLLER — HYDRAULIC HOSE CONNECTIONS
