6. Ajuste los extremos de la línea en las ranuras
opuestas en el rotor (Fig. 5-1F) Coloque el retenedor
de línea de plástico transparente de nuevo sobre la
línea y el rotor (Fig 5-1G) Jale la linea hasta la ranu-
ra inferior en el retenedor de la línea de plástico
transparente (Fig. 5-1H) Jala la línea superior hacia
la ranura superior (Fig 5-1I) 7. Inserte la línea a través de cara ojal en el portador
del rotor y deslice el rotor en el portador. (Fig. 5-1J)
NOTA: Asegúrese que la línea está dentro del
retenedor de plástico transparente. Si está fuera del
retenedor de plástico transparente, la línea no avan-
zara.
8. Asegúrese de insertar el resorte, ensamblar el rotor
y el portador de rotor de nuevo en la podadora. Para
hacerlo, empuje la cabeza y gírela hacia la derecha
hasta que embone. (Fig.5-1K y Fig 5-1L)
5 - INSTRUCCIONES DE MAINTENIMIENTO
5-1F
5-1G
5-1H
5-1I
5-1J
5-1K
5-1L

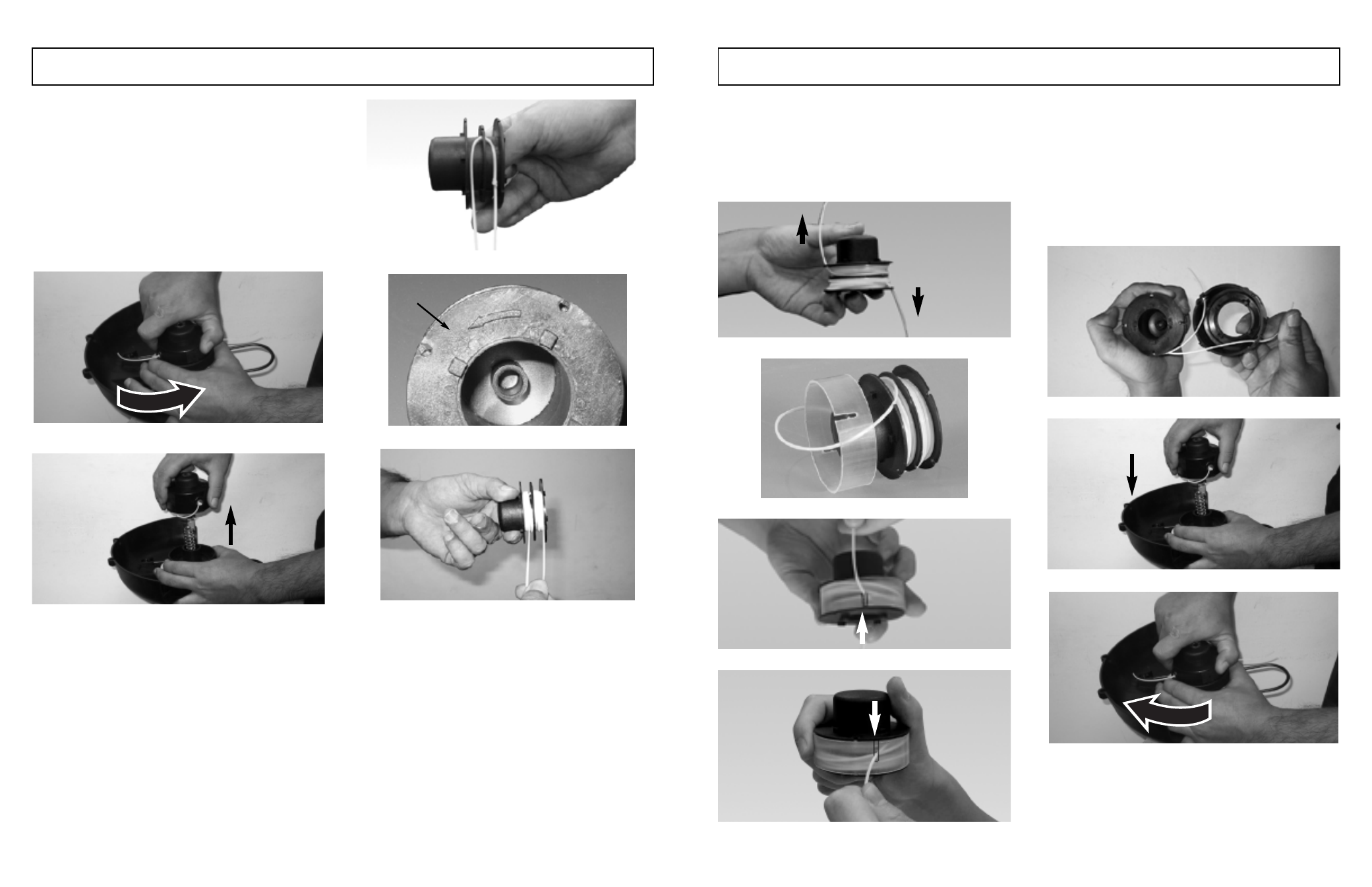

5-1. SUSTITUCIÓN DEL CARRETE DEL
CABLE DE NYLON
1. Desconecte la recortadora.
2. Retire el conjunto del rotor de la podadora. Para hac-
erlo, sostenga la parte acanalada exterior del con-
junto con una mano, mientras empuja hacia abajo y
gira la cabeza del rotor con la otra mano para sepa-
rarla (Fig. 5-1A & 5-1B). El portador del rotor y el
rotor ahora se separarán fácilmente.
NOTA: Hay un resorte dentro de la cabeza del rotor
que se podría perder fácilmente. Asegúrese de colo-
carlo en un lugar seguro.
3. Retire el anillo de retencion de plastico transparente.
Retire cualquier linea existente del rotor.
4. Usando la linea de reemplazo 0.065”, mida aproxi-
madamente 14’ de línea. Doble sobre la línea del
cortador en dos longitudes iguales y coloque el rotor
en la ranura del divisor del rotor (Fig 5-1C)
5. Enrolle la línea en el rotor girando el mismo. La línea
debe ir en la dirección de la flecha (A) en el rotor
(Fig 5-1D) La línea se debe enrollar fuertemente
alrededor del rotor. La línea se enrolla con cada
mitad separada por el divisor. Enrolle fuertemente
hasta que queden aproximadamente 6” de línea (Fig.
5-1E)
5 - INSTRUCCIONES DE MAINTENIMIENTO
5-1A
5-1B
5-1C
5-1D
5-1E
A
