OM-193 471 Page 24
SECTION 7 − PARTS LIST
.
Hardware is common and
not available unless listed.
802 305-D
19
29
28
30
32
31
27
26
25
23 24 22
36
17
18
16
15
2
33
34
35
1
38
37
3
5
21
20
14
13
12
11
10
9
10
6
8
7
9
4
39

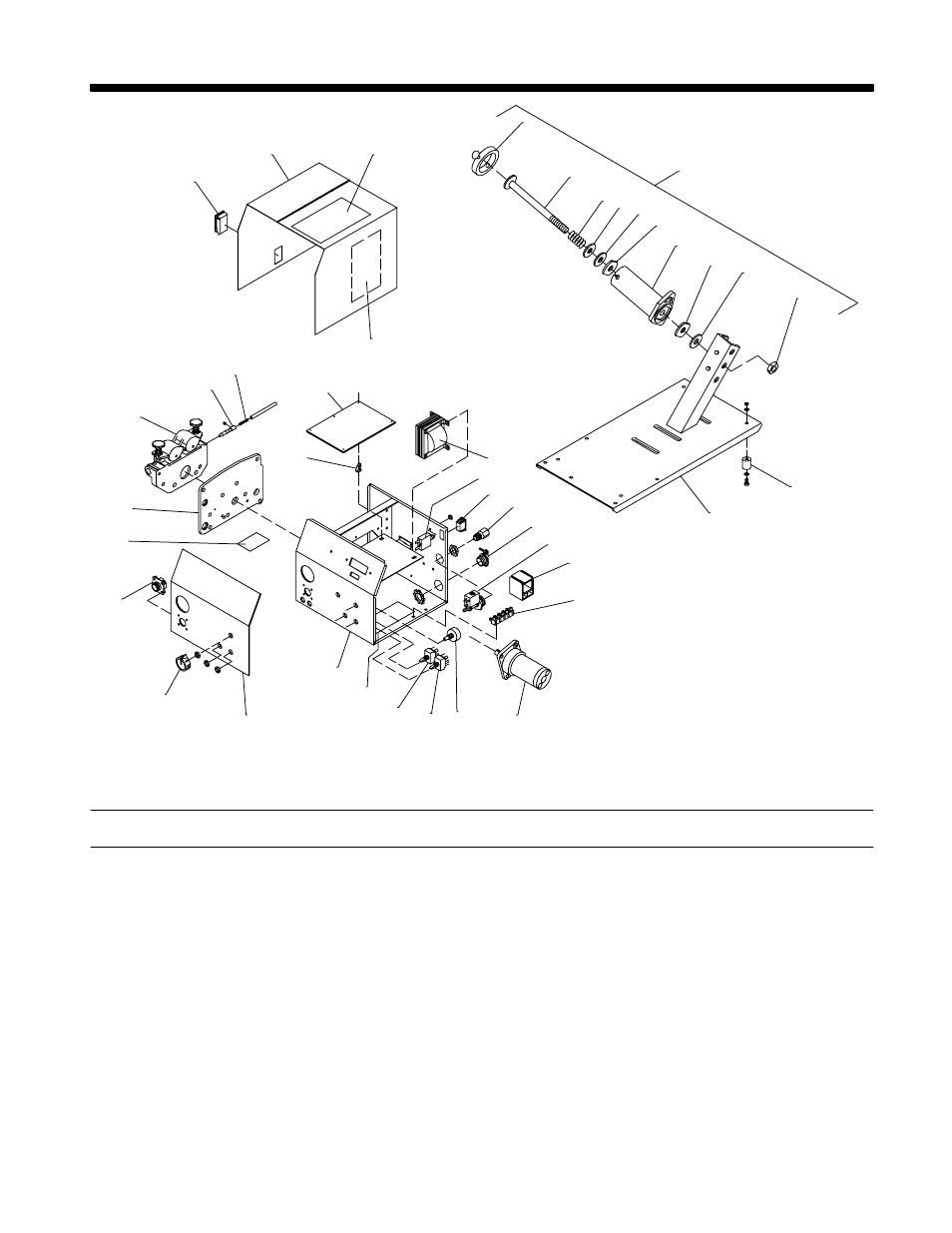

Figure 7-1. Main Assembly
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 7-1. Main Assembly
Quantity
1 089 899 LATCH 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 +198 651 WRAPPER 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
126 873 BUMPER 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 134 464 LABEL, warning electric shock 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 072 094 HUB & SPINDLE ASSEMBLY, (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 058 427 RING, retaining spool 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 180 572 SHAFT, spool support 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 010 233 SPRING, cprsn .970 OD x .120 wire x 1.250 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 057 971 WASHER, flat stl keyed 1.500dia x .125thk 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 010 191 WASHER, fbr .656 ID x 1.500 OD x .125thk 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 058 628 WASHER, brake stl 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 058 428 HUB, spool 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 135 205 NUT, stl slflkg hex reg .625-11 w/nylon insert 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 134 306 FOOT, rbr 1.250dia x 1.375 high 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 137 461 BASE 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 T1 193 351 TRANSFORMER, control 115/24VAC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 S1 111 997 SWITCH, rocker SPST 10A 250VAC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 CB1 011 244 CIRCUIT BREAKER, man reset 1P 2A 250VAC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
