4. UTILISATION

Dès qu’un visiteur sonne à la caméra de la sonnette, l’image apparaît directement sur le moniteur dans la
maison. Vous voyez donc immédiatement qui a sonné et vous pouvez ouvrir la porte (ou ‘décider de ne pas
être là’). Pour parler avec le visiteur, vous appuyez simplement sur le bouton du moniteur (13). Si vous avez
installé une commande électrique pour ouvrir, vous pouvez ouvrir la porte en utilisant le bouton pour ouvrir la
porte (15). Si vous avez branché plusieurs moniteurs dans la maison (au maximum 3 de plus) vous pouvez
parler entre vous. Appuyez pour cela sur le bouton d’intercom (14).

5. POSSIBILITÉS ADDITIONNELLES AVEC VOTRE DOORGUARD400

a. Brancher une commande électrique pour ouvrir la porte

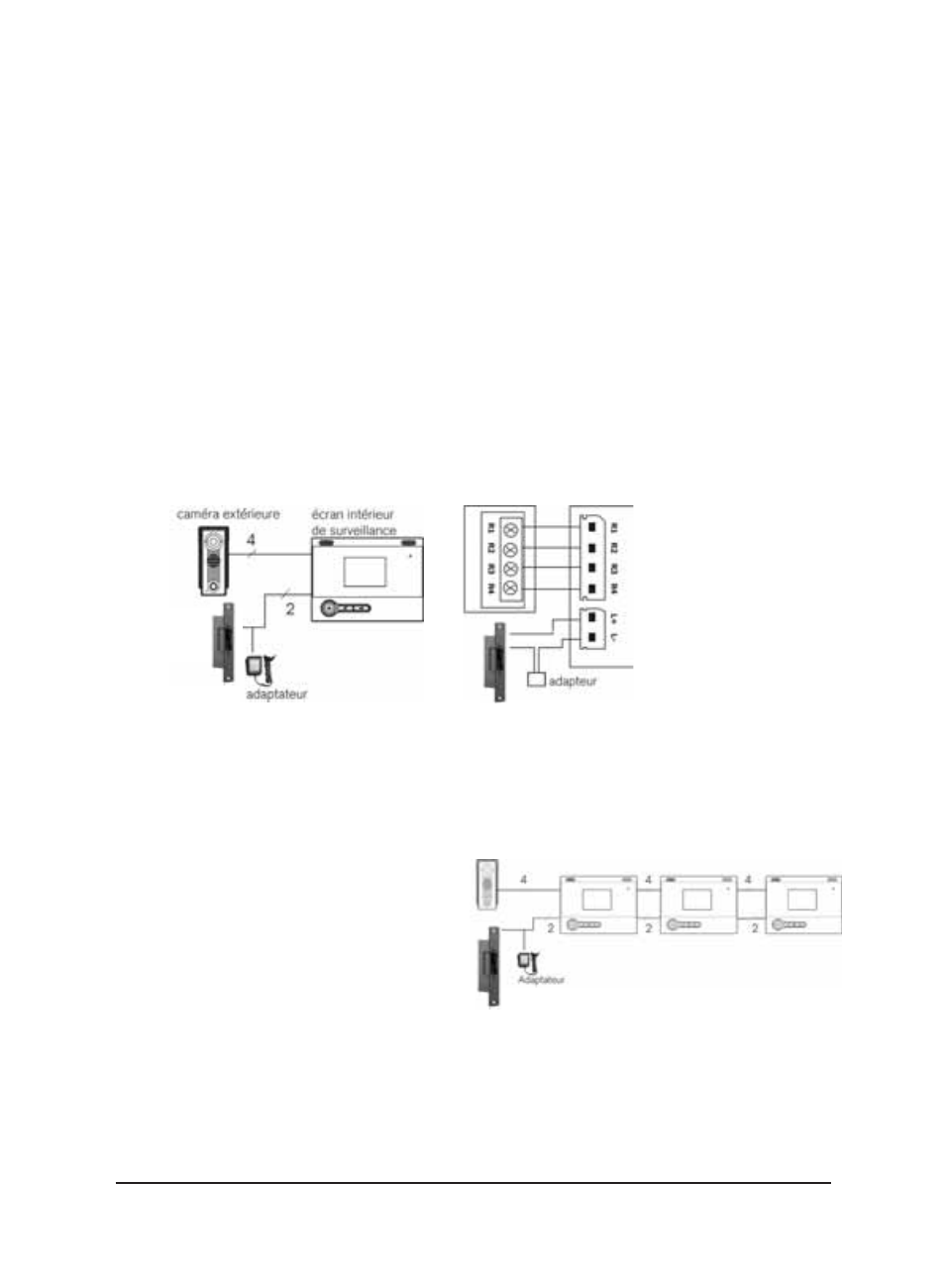

- Pour ouvrir la porte à partir du moniteur (image 8).
- Vous avez besoin d’une commande électrique avec sa propre alimentation. Le contact du moniteur

pour ouvrir la porte est un contact libre de potentiel.

- La charge maximum de ce contact est DC24V/1A ou AC24V/1A.
- Vous branchez la commande électrique au contact L+ et L- du moniteur avec le câble livré.

b. Brancher plusieurs moniteurs

- Afin de voir à partir de plusieurs endroits dans la maison (4 au maximum) qui sonne à la porte.

De plus vous avez maintenant un système intercom (image 9). En vente séparément :

DoorGuard400

Moniteur couleur :

art.no : 09743 (version E) 09744 (version Royaume Uni).

DoorGuard100

Moniteur noir/blanc :

art.no : 09692 (version E) 09693 (version Royaume Uni).

- Attention : seulement le dernier moniteur que

vous branchez doit être commuté sur 75 Ohm.

- Vous raccordez parallèlement les autres

moniteurs. Pour brancher les moniteurs
additionnels, le câble de raccordement de 10 m
est pourvu d’un connecteur additionnel du côté
du moniteur. Sur ce connecteur vous pouvez
facilement brancher le moniteur additionnel. Il est important qu’il y ait assez de place derrière le
moniteur pour placer les connecteurs. Nous vous conseillons d’utiliser une boîte d’installation.

- Si vous voulez que la distance soit plus grande, voyez le tableau suivant pour le type de câble nécessaire.

commande électrique de porte

image 8

image 9

Fonctions des terminals :
Brun (R1)

: VIDEO

Noir (R2)

: GND

Blanc (R3)

: AUDIO

Rouge

(R4) : VCC

L+ : commande électrique

de porte

L- : commande électrique

de porte
