Marmitek VIDEO DOORPHONE - Manual (Page 10)

10 © MARMITEK
3. INSTALLATION

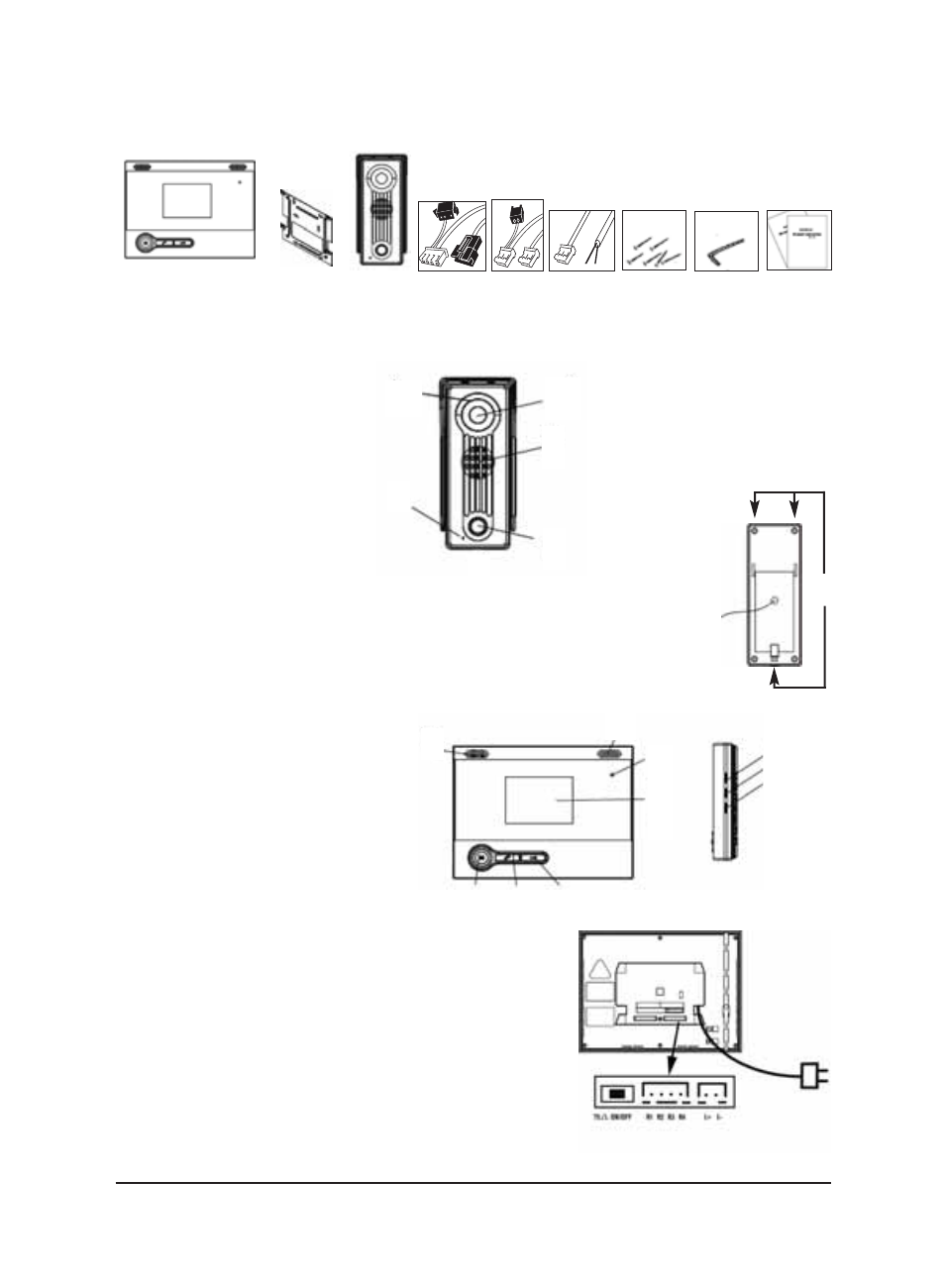

Beschreibung der Bestandteile
Abbildung 2
Türklingelkamera Vorderseite
1. Schraubloch
2. Lautsprecher
3. Kamera
4. LED für Sicht im Dunkeln
5. Klingeltaste
6. Mikrofon
Abbildung 3 Türklingelkamera Rückseite
7. Nocken zur Befestigung im Sonnen-/Regenverdeck
8. 4-adriges Kabel mit Verbindungsstück um Bild und Ton zum Monitor zu versenden.
Abbildung 4 Monitor Vorderseite
9. Mikrofon
10. Lautsprecher
11.LCD 14cm Bildschirm
12.In Betrieb LED
13.Monitortaste
14.Wechselsprechtaste
(für die Kommunikation zwischen mehreren
Monitoren, wenn zutreffend)
15.Tür-Öffnungstaste
16.Seitlich: Schieber/Drehrädchen für Lautstärke, Helle und Kontrast
Abbildung 5 Monitor Rückseite
17. Anschlussverbindung für das
Kamerakabel (R1 bis einschl. R4)
18. Anschlussverbindung für den
optionalen Türöffner (L+, L-)
19. Ein- Ausschalter 75 Ohm (bei Verwendung mehrerer Monitore)
20. Kabel für Netzspeisung
Abbildung 1
13 14 15
16
6
10
9
12
11
4
1
5
2
3
Abbildung 2 Türklingelkamera Vorderseite
Abbildung 3
Türklingelkamera
Rückseite
Lautstärke
Helle
Kontrast
Abbildung 4 Monitor Vorderseite
Abbildung 5
Monitor Rückseite 20
18 17 19
8
7
1 2 3 4 5 6 7 8 9
