450-800 mm
40 mm
450-800 mm
- 15 -
2
3
1
ON/OF ECO
Electrolux
EV 100C
4
Vedenpoisto

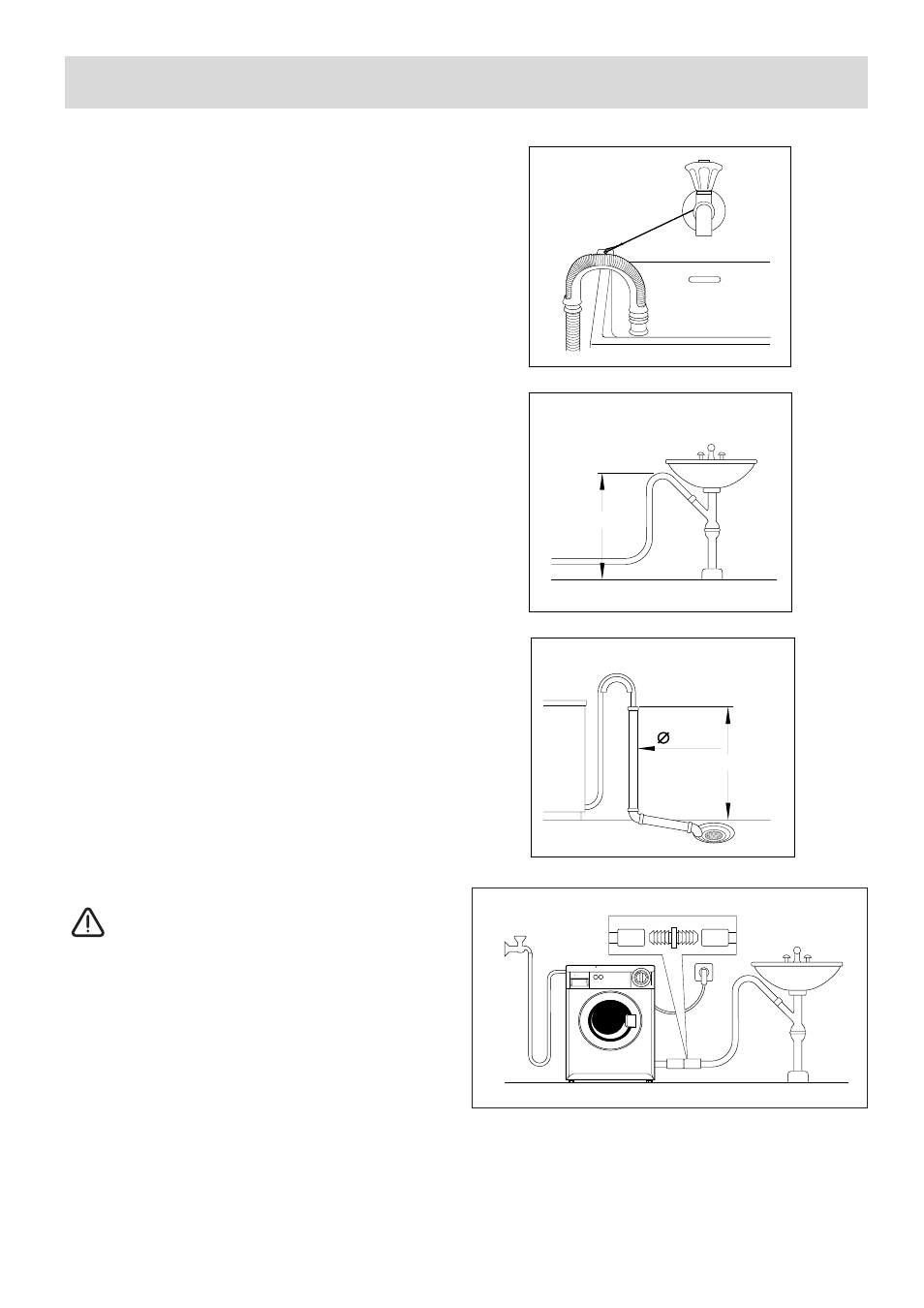

Koneen poistoletku voidaan sijoittaa kolmella tavalla:
Pesualtaan reunan yli:
Tällöin poistoletku kiinnitetään koukulla seinään tai
kiinnitetään vesihanaan pätkällä narua (kuva 1) niin,
ettei letku pääse liikkumaan koneen tyhjentyessä.
Suoraan vesilukkoon:
Poistoletku liitetään suoraan pesu- tai tiskialtaan vesi-
lukon yläpuolelle. Tällöin poistoletkun jonkin kohdan
on oltava kiinnitettynä pesualtaan yläreunan korkeu-
delle (kuva 2).
Suoraan viemäriin:
Tässä tapauksessa letku on liitettävä pystysuoraan
putkeen, jonka korkeuden on oltava 450 - 800 mm
lattiasta.
Poistoletkun ja putken väliin on jäätävä ilmarako.
Tämän takia putken sisähalkaisijan on oltava letkun
ulkohalkaisijaa suurempi (kuva 3).
Letkua saa työntää vain 50 mm putken sisään ja on
kiinnitettävä tähän asentoon mukana seuraavan pois-
toletkun kaaren avulla.
Poistoletkun voi jatkaa enintään kokonaisuudessaan
3,5 metriin. Jatkoletkun sisähalkaisijan on oltava vä-
hintään sama kuin alkuperäisen letkun.
Käytä sopivaa liitoskappaletta. Letkua on vedettävä
lattiaa pitkin ja ainoastaan sen pää nostetaan ylös
poistoputken kohdalla (kuva 4).
Sähköliitäntä
Pesukoneessa on pistokkeella varustettu liitäntäjohto,
joka kytketään 230 V, 10 A maadoitettuun pistorasiaan.
Jos pesukone sijoitetaan kylpyhuoneeseen eikä kiin-
teää sähköasennusta tehdä, on käytettävä maasulku-
katkaisinta.
Pesukoneen kiinteä sähköasennus täytyy
jättää valtuutetun sähköasentajan tehtäväksi.
Asennus
