22
•
Si hay dificultades al querer insertar la broca, tire
del mandril e inserte la broca tanto como sea
posible.
•
Tras insertar la broca, asegúrese de que quede
firmemente ajustada. Si se sale, no la utilice.

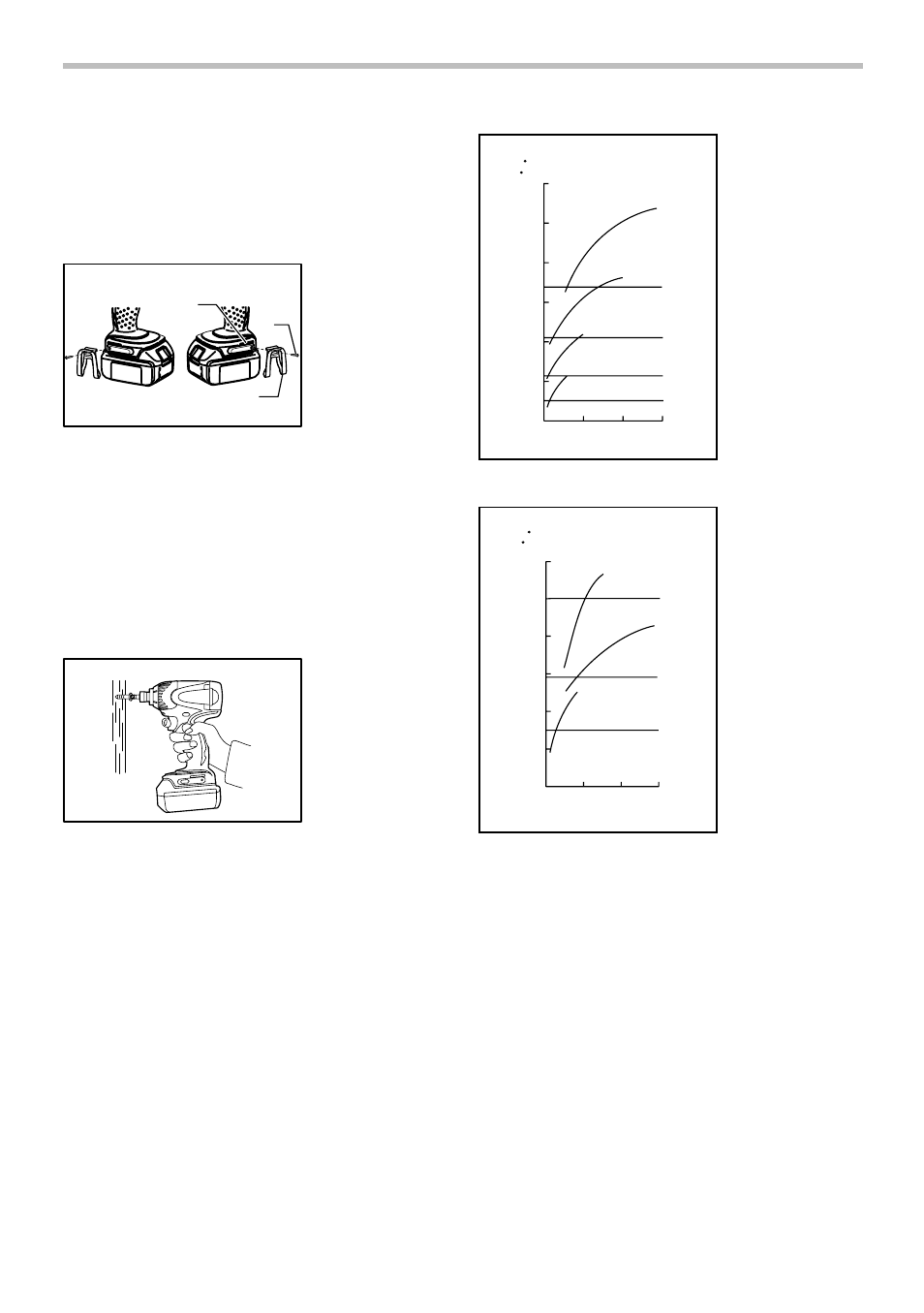

Gancho (accesorio)
2
3
1
007521
El gancho resulta útil para colgar temporalmente la
herramienta. Se puede instalar en cualquiera de los
lados de la herramienta.
Para instalar el gancho, insértelo en una ranura del
alojamiento de la herramienta de cualquiera de los lados
y después sujételo con un tornillo. Para quitarlo, afloje
el tornillo y después sáquelo.
OPERACIÓN
008447
La torsión de apriete apropiada podrá variar
dependiendo del tipo o tamaño del tornillo/perno, el
material de la pieza de trabajo a apretar, etc. La relación
entre la torsión de apriete y el tiempo de apriete se
muestra en las figuras.
120 N.m
100 N.m
80 N.m
60 N.m
40 N.m
20 N.m
0 1 s 2 s 3 s
M14
M12
M10
M8
(M14)
(M12)
(M10)
(M8)
Perno o Tornillo estándar
N m
T
orsión de fijación
Tiempo de fijación
T
orsión de fijación apropiada
(ft lbs)
(14)
(29)
(43)
(58)
(72)
(87)
(9/16"-1,4 cm)
(9/16"1,4 cm)
(1/2"-1,3 cm)
(1/2"- 1,3 cm)
(3/8"-1,3 cm)
(3/8"-1,3 cm)
(5/16"-0,8 cm)
(5/16"-0,8 cm)
006254
120 N.m
(87)
100 N.m
(72)
80 N.m
(58)
60 N.m
(43)
40 N.m
(29)
20 N.m
(14)
0 1 s 2 s 3s
M12
M10
M8
(M12)
(M10)
(M8)
N m
T
orsión de fijación
Tiempo de fijación
T
orsión de fijación apropiada
(ft lbs)
Perno o Tornillo de gran resistencia
(1/2"- 1,3 cm)
(1/2"- 1,3 cm)
(3/8"-1,3 cm)
(3/8"-1,3 cm)
(5/16"-0,8 cm)
(5/16"-0,8 cm)
006256
Sujete la herramienta firmemente y coloque la punta de
atornillar en la cabeza del tornillo. Aplique la suficiente
presión frontal a la herramienta como para que la punta
no se deslice de la cabeza del tornillo. Despues de esto
encienda la herramienta para iniciar la operación.
NOTA:
•
Utilice la punta apropiada para la cabeza del
tornillo/perno que desee utilizar.
•
Cuando esté apretando un tornillo M8 o más
pequeño, ajuste cuidadosamente la presión en el
gatillo interruptor para no dañar el tornillo.
•
Sujete la herramienta dirigida en línea recta al
tornillo.
•
Si aprieta el tornillo durante más tiempo que el
mostrado en las figuras, el tornillo o la punta de
atornillar podrían desgastarse, estropearse,
1. Gancho
2. Tornillo
3. Ranura
