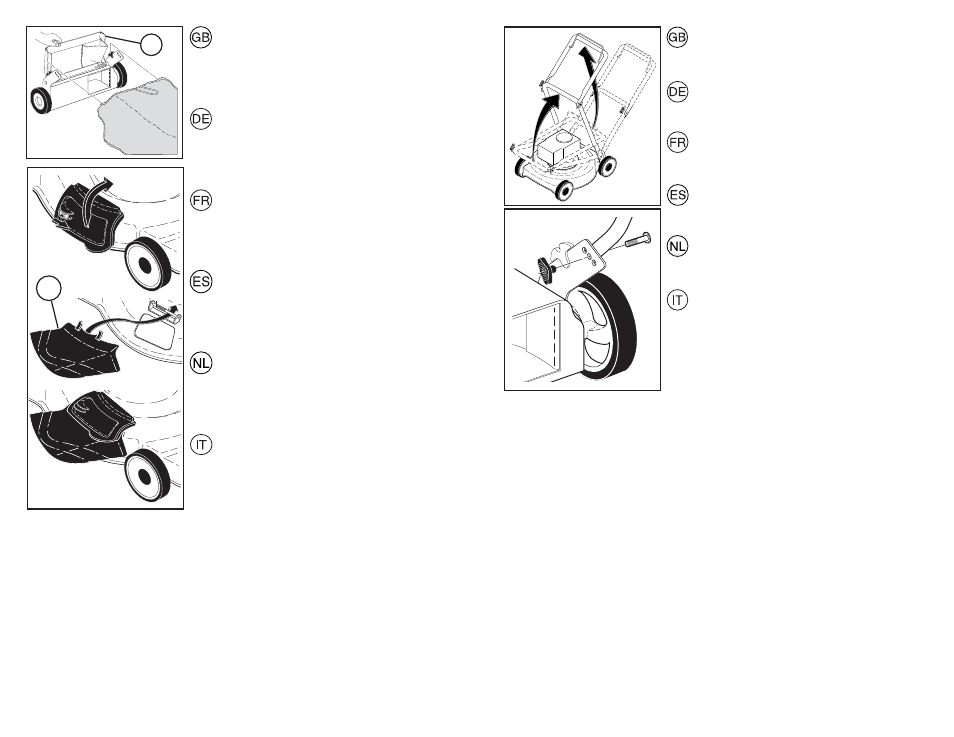

To Convert Mower
FOR REAR BAGGING -
• Grass catcher installed.
FOR MULCHING -
• Rear door (1) closed.
FOR DISCHARGING -
• Rear door (1) closed.
• Discharge guard (2) installed.
Umrüsten des Mäweks
VERWENDEN DES HECK-GRASFÄNGERS -
• Grasfänger montiert.
KOMPOSTIEREN DES SCHNITTGUTES -
• Hintere Klappe (1) geschlossen.
HECKAUSWURF (Deflektor) -
• Hintere Klappe (1) geschlossen.
• Frontgehäuse (2) montiert.
Pour Convertir la Tondeuse
POUR LE RAMASSAGE ARRIÈRE -
• Le ramasse-herbe est installé.
POUR LE BROYAGE -
• La volet arrière (1) est fermé.
POUR ÉJECTER -
• La volet arrière (1) est fermé.
• Le déflecteur de décharge (2) est installé.
Para Convertir la Segadora
PARA EL ENSACADO TRASERO -
• El recogedor del césped instalado.
PARA EL ACOLCHAMIENTO -
• La tapa posterior (1) cerrado.
PARA NO RECOGER LA HIERBA -
• La tapa posterior (1) cerrado.
• La protección contra la descarga (2) instalada.
De Maaier Veranderen
VOOR GRASOPVANG ACHTER DE MAAIMACHINE -
• De grasopvangbak moet geïnstalleerd zijn.
VOOR VERSPREIDEN VAN MULCH -
• De achterluik (1) moet gesloten zijn.
OMBOUWEN NAAR ACHTERUITWORP -
• De achterluik (1) moet gesloten zijn.
• Voorplaat (2) moet geïnstalleerd zijn.
Per Convertire il Tosaerba
PER L’ INSACCAMENTO POSTERIORE -
• Il raccoglierba va installato.
PER LA PACCIAMATURA -
• La portello di sicurezza (1) si chiuso.
PER LO SCARICO A TERRA -
• La portello di sicurezza (1) si chiuso.
• Scocca anteriore (2) va installata.
1
2
11
ASSEMBLING
Handle
Pull up the handle in direction of the arrow. With the handle in
up-turned position, tighten the wing-nuts.
MONTAGE
Griff
Griff in Pfeilrichtung hochklappen. Anschließend Flügelmuttern
anziehen.
MONTAGE
Manche
Déployez le manche dans la direction de la flèche. Une fois le
manche déployé, serrez les écrous à oreilles.
MONTAJE
Empuñadura
Levantar le empuãdura en el sentido de la flecha. Cu-
ando la empuãdura esté levantada, apretar las palomillas.
MONTAGE
Hendel
Klap de hendel om, in de richting van de pijl. Wanneer de
hendel omgeklapt is, worden de veugelmoeren aangedraaid.
MONTAGGIO
Impugnatura
Sollevare l'impugnatura nel senso dell afreccia. Quando
l'impugnatura è sollevato, stringere i galletti.
