Seite 8 - 34007117DE/AB
1. Ansichten und Beschreibung

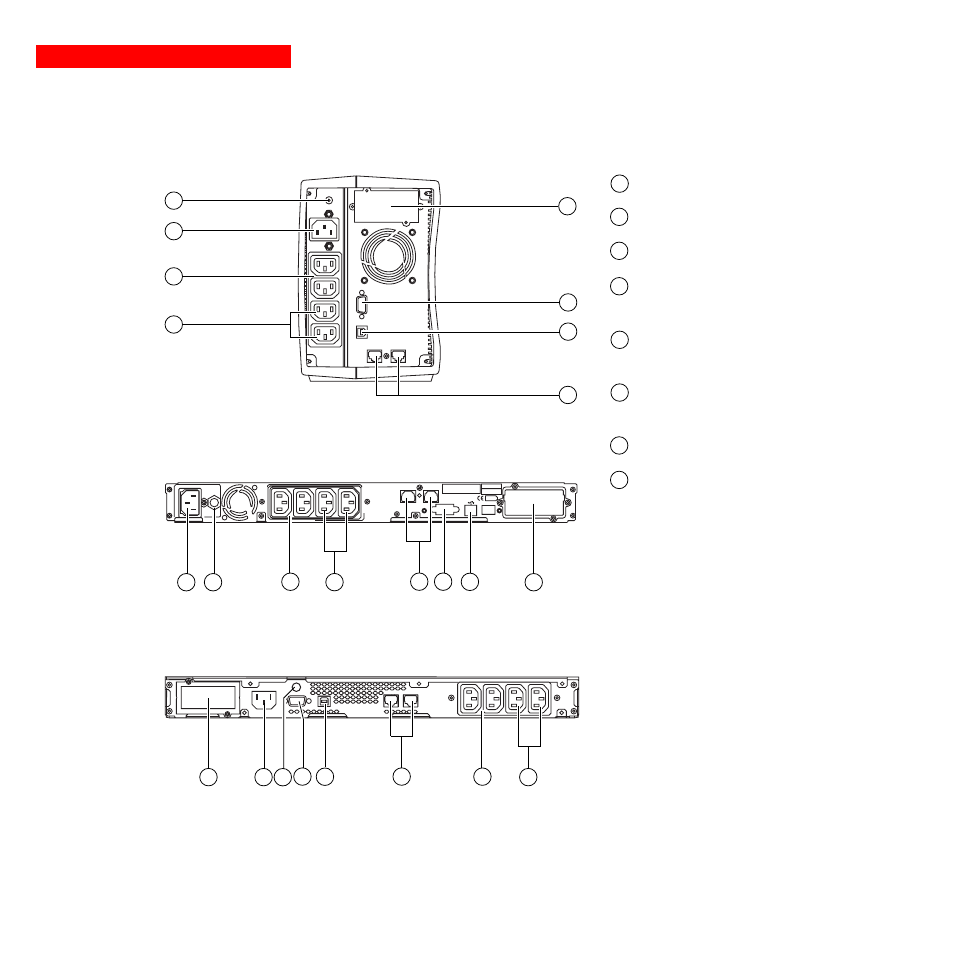

1.2 Rückansicht
Pulsar Evolution 500 / 800 / 1100 Rack
USB-Schnittstelle.
RS232-Schnittstelle.
Datenleitungsschutz.
Steckplatz für Kommunikationskarte
(Option).
2 normale (nicht programmierbare)
Ausgangssteckdosen.
2 programmierbare
Ausgangssteckdosen (1 und 2).
Eingangsschalter.
Netzanschluß.
1
2
3
4
5
6
7
8
1 2 3 8 4 5
1 2
Pulsar Evolution 800 / 1100 / 1500
1
2
3
4
6
5
2
1
Pulsar Evolution 1500 Rack
8
6
1 2 3 8 4 5
1 2
6
7
7
7
Pulsar Evolution 1500 :
