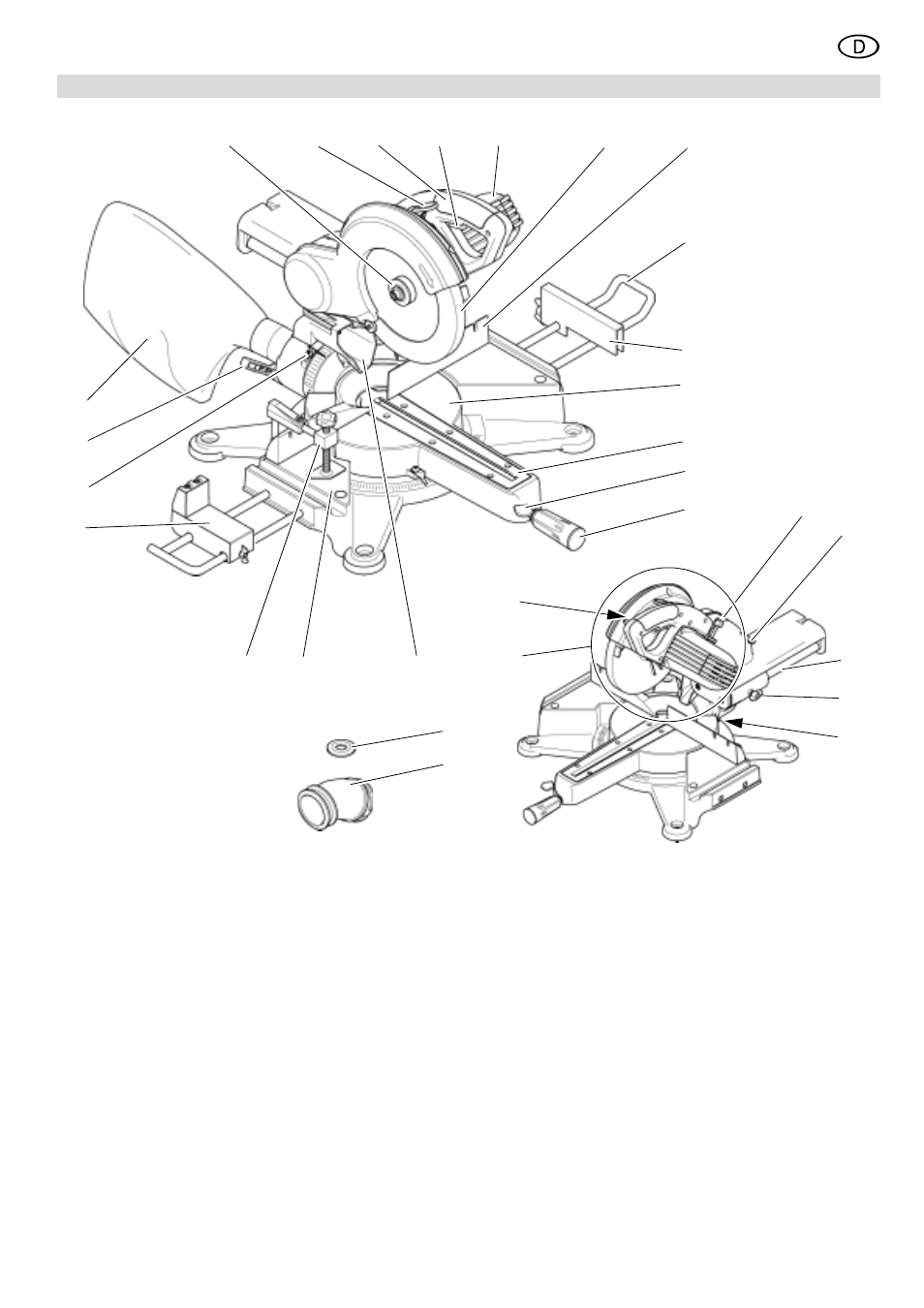

1. Das Gerät im Überblick (Lieferumfang)
1 3 5 6 7
8
9
10
11
12
13
15
17
18
19
20
4
16
21
22
24
23
25
26
2
14
27
28
29
1 Flanschlaser
2 Sicherheits-Verriegelung
3 Handgriff
4 Ein-/Aus-Schalter
5 Motor
6 Pendelschutzhaube
7 Werkstückanschlag
8 Tischverlängerung
9 Längenanschlag
10 Drehtisch
11 Tischeinlage
12 Sperrklinke für Rastpositionen
13 Feststellschraube für Drehtisch
14 Absaugtrichter mit Werkzeugde-
pot
15 Tisch
16 Werkstückspannvorrichtung
17 Auflage
18 Anschlagschraube,
Kipparm 45°-Position
19 Feststellhebel für Neigungsein-
stellung
20 Spänesack
21 Schnitttiefenbegrenzung
22 Transport-Arretierung
23 Führungsstangen für Zugvorrich-
tung
24 Feststellschraube für Zugvorrich-
tung
25 Anschlagschraube,
Kipparm 0°-Position
26 Sägekopf
27 Sägeblatt-Arretierung
28 Außenflansch
29 Absaugadapter
Werkzeug
– Innensechskantschlüssel 6 mm
kombiniert mit Kreuzschlitz-
Schraubendreher
Geräteunterlagen
– Betriebsanleitung
– Ersatzteilliste
