McCulloch 96141004405 - Manual (Page 2)

2
INDICE
REGLAS DE SEGURIDAD ..........SIVU 3-8
ESPECIFICACIONES TÉCNICAS ........... 9
SUMARIO .............................................. 10
MONTAJE ......................................... 11-13
REGULACIÓN ....................................... 14
ARRANQUE Y PARADA .................. 15-16
APLICACIÓN DEL CORTACÉSPED ...... 17
MANTENIMIENTO ............................ 18-20
INFORMACIONES GENERALES ......... 20
INHOUD
VEILIGHEIDSMAATREGELEN ....PAG.3-8
TECHNISCHE GEGEVENS ..................... 9
OVERZICHT ........................................... 10
MONTEREN ...................................... 11-13
INSTELLEN ........................................... 14
STARTEN EN STOPPEN ................. 15-16
GEBRUIK VAN DE MAAIER ................. 17
ONDERHOUD ................................... 18-20
ALGEMENE INLICHTINGEN ................ 20
INDICE DEL CONTENUTO
NORME DE SICUREZZA ...... PAGINA 3-8
CARATTERISTICHE TECNICHE ............ 9
SOMMARIO ........................................... 10
MONTAGGIO .................................... 11-13
REGOLAZIONE ..................................... 14
AVVIAMENTO ED ARRESTO .......... 15-16
USO DELLA FALCIATRICE .................. 17
MANUTENZIONE ............................. 18-20
INFORMAZIONE GENERICHE ............. 20
CONTENTS
SAFETY RULES ........................ PAGE 3-8
TECHNICAL DATA .................................. 9
OVERVIEW ............................................ 10
ASSEMBLY ....................................... 11-13
ADJUSTMENTS .................................... 14
START AND STOP ........................... 15-16
USE ........................................................ 17
MAINTENANCE ................................ 18-20
GENERAL INFORMATION .................... 20
INHALTSVERZEICHNIS
SICHERHEITSREGELN ............SEITE 3-8
TECHNISCHE DATEN ............................. 9
ÜBERSICHT .......................................... 10
MONTIEREN ..................................... 11-13
EINSTELLUNG ...................................... 14
START UND ABSTELLEN ............... 15-16
GEBRAUCH DES RASENMÄHERS ....... 17
WARTUNG ........................................ 18-20
ALLGEMEINE ERLÄUTERUNGEN ...... 20
TABLE DES MATIERES
MESURES DE SÉCURITÉ ........ PAGE 3-8
DONNÉES TECHNIQUES ....................... 9
APERÇU ................................................ 10
MONTAGE ........................................ 11-13
RÉGLAGE.............................................. 14
MARCHE ET ARRÊT ........................ 15-16
UTILISATION DE LA TONDEUSE ........ 17
ENTRETIEN ...................................... 18-20
RENSEIGNEMENTS GÉNÉRAUX ........ 20
19
Annually (After end of season)

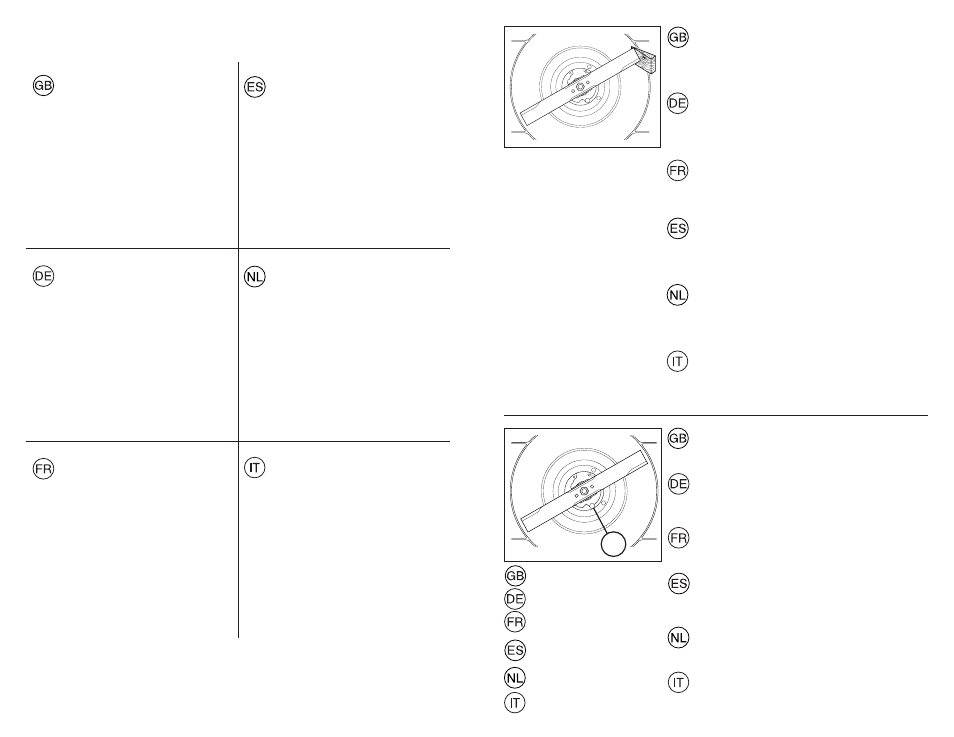

Grinding and balancing the cutter blade. Remove the spark
plug lead. Fitting and removing the blade require the use of
protective gloves. Unscrew the cutter blade and deliver it to a
service workshop for grinding and balancing. Tighten the screw
properly when re as sem bling.
Jährlich (nach Beendigung der Saison)
Schleifen und Auswuchten des Messers. (Achtung: Vor Demon-
tage des Messers Zündkabel von der Zündkerze entfernen).
Die Klinge nur mit Schutzhandschuhen einsetzen und entfernen.
Schrauben Sie das Messer ab und bringen dieses in eine Service-
Werkstatt. Bei der Montage die Schrauben richtig anziehen.
Annuellement (à fin de la saison)
Aiguisage et équilibrage de la lame. Débrancher la bougie. Mettre
des gants de protection avant de mettre en place ou d’enlever la
lame. Démontez-la et donnez-la à aiguiser à un professionnel.
Bien resserer la vis après remontage.
Revisión anual (Al terminar la estación)
Afilado y equilibrado de la cuchilla. Se desconecta el cable
del encendido de la bujía. El ajuste y la sustitución de la hoja
requiere el uso de guantes protectores. Se desmonta leugo la
cuchilla que es entrega a un taller mecánico para su afilado y
equilibrado. Apriétese bien la tuerca al volver a montar.
Jarlijks (na einde van het seizoen)
Slijpen en balanceren van het maaimes. De bougiekabel los-
maken. Bij het afstellen en verwijderen van het mes moeten altijd
beschermende handschoenen worden gedragen. Schroef het mes
er af en breng het naar de werkplaats voor slijpen en balanceren.
Bij het weer aanbrengen de schroef goed vastdraaien.
Controllo anjuale (All fine stagione)
Rettifica e bilanciamento della lama. Rimuovere il cavo di ac-
censione. Inserire e rimuovere la lama solamente indossando
guanti di protezione. Smontare la lama e consegnarla ad una
officina di servizio per la rettifica ed il bilanciamento. Stringere
bene le viti nel rimontaggio.
(1) OIL DRAIN PLUG
(1) ÖLABLASSSCHRAUBE
(1) BOUCHON DE VIDANGE
D'HUILE
(1) TAPON DE DRENAJE PARA
ACEITE
(1) AFTAPPLUG OLIE
(1) TAPPO DI SCARICO
DELL'OLIO
Change oil after each season or after 25 hours running time.
Run the engine warm, remove the spark plug lead. Remove
the drain plug from bottom of engine and drain oil. Fill with new
oil. SAE 30 can be used.
Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden. Den
Motor warm laufen lassen, abstellen und das Zündkerzenkabel
abziehen. Die Ölablaßschraube an der Unterseite des Motors
entfernen und das Öl ablassen. Danach neues Öl auffüllen
SAE 30.
Changez l'huile à chaque saison ou après 25 heures de marche. Al-
lumez le moteur, arrêtez-le et enlevez le câble d'allumage. Enlevez
le bouchon de vidange sous le moteur et vider l'huile. Puis rem-
plissez avec de l'huile neuve (les huiles SAE 30 sont utilisables).
Cambiar el aceite cada temporada, o después de 25 horas de
funcionamiento. Dejar funcionar el motor hasta que se caliente,
pararlo y quitar el cable de encendido. Quitar el tapón de drenaje
del lado inferior del motor y dejar salir el aceite. Poner después
aceite nuevo. Pueden utilizarse los aceites SAE 30.
Ververs de olie elk seizoen, of na 25 u rijden. Laat de motor
warmlopen, schakel de motor uit en demonteer de ontsteking-
skabel. Verwijder de aftapplug op de onderkant van de motor en
tap de olie af. Vul daarna met verse olie: SAE 30.
Sostituire l'olio al termine di ogni stagione, oppure dopo 25 ore di
esercizio. Scaldare il motore, spengerlo e staccare il cavo della
candela. Togliere il tappo di scarico sotto il motore e far uscire
tutto l'olio. Rifornire con olio nuovo SAE 30.
1
