22

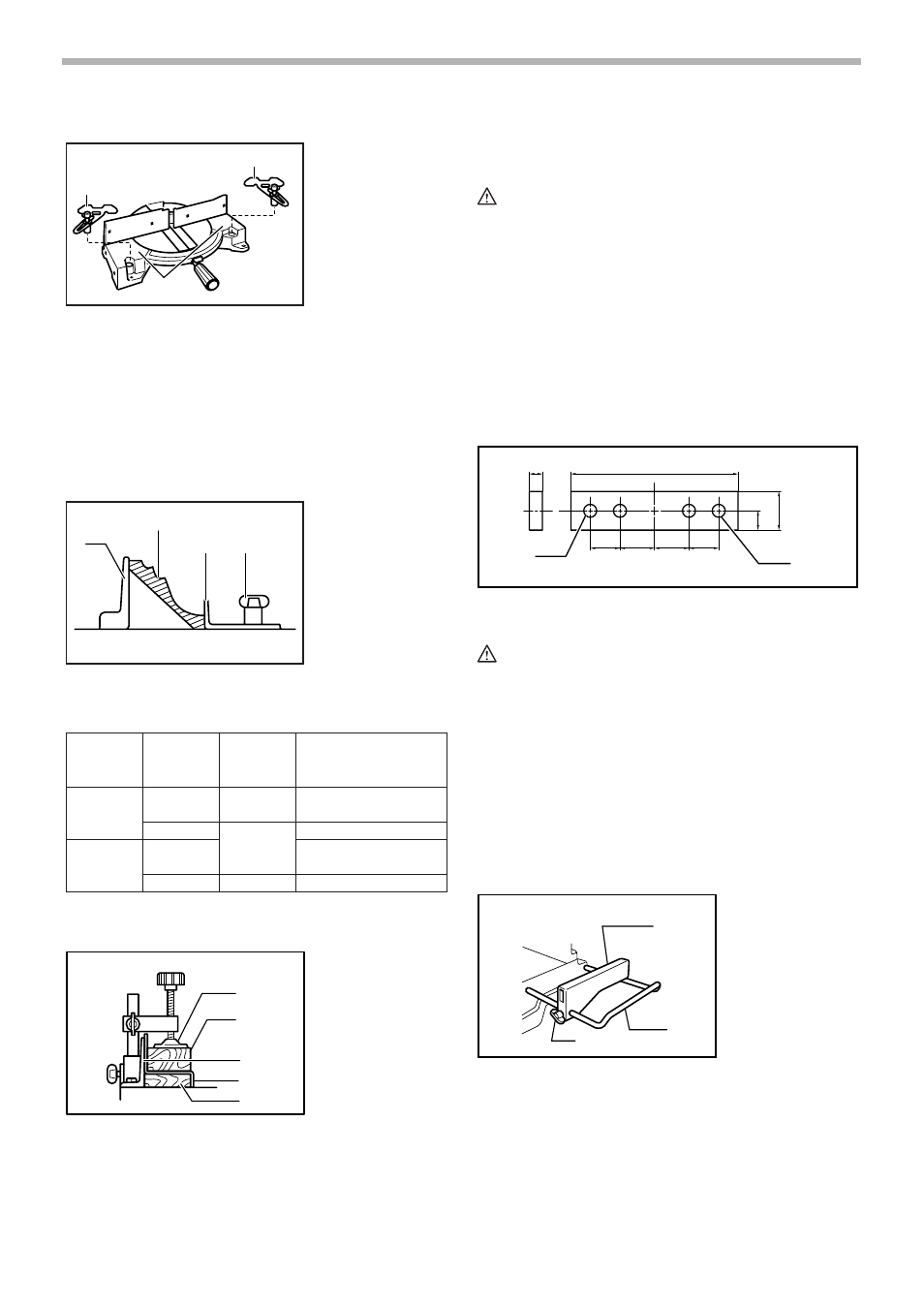

Placez la moulure couronnée avec le BORD DE
CONTACT AVEC LE MUR contre le garde de
guidage et le BORD DE CONTACT AVEC LE
PLAFOND contre les butées de moulure
couronnée, tel qu’indiqué sur l’illustration. Ajustez
les butées de moulure couronnée suivant la taille
de la moulure couronnée. Serrez les vis pour fixer
les butées de moulure couronnée. Référez-vous au
tableau (C) pour l’angle de coupe d’onglet.
4. Coupe de profilés d’aluminium
Lorsque vous immobilisez des profilés d’aluminium,
utilisez des cales d’espacement ou des bouts de
ferraille, tel qu’indiqué sur l’illustration, pour
prévenir la déformation de l’aluminium. Utilisez un
lubrifiant de coupe lorsque vous coupez un profilé
d’aluminium, pour prévenir l’accumulation de
particules d’aluminium sur la lame.
ATTENTION:
• N’essayez jamais de couper des profilés
d’aluminium épais ou ronds. Il se peut que les
profilés d’aluminium se desserrent pendant la
coupe, et il n’est pas possible de serrer fermement
les profilés d’aluminium ronds avec cet outil.
5. Parement de bois
L’utilisation d’un parement de bois favorise
l’obtention de pièces coupées sans fente. Fixez un
parement de bois au garde de guidage en utilisant
les orifices de ce dernier.
Voir l’illustration des dimensions suggérées pour le
parement de bois.
ATTENTION:
• Utilisez une planche de bois rectiligne dont
l’épaisseur est la même que le parement de bois.
• Utilisez des vis pour fixer le parement de bois au
garde de guidage. Les vis doivent être posées de
sorte que leurs têtes se trouvent sous la surface du
parement de bois.
• Lorsqu’un parement de bois est fixé, ne tournez
pas le socle rotatif alors que la poignée est
abaissée. La lame et/ou le parement de bois
subirait des dommages.
6. Coupes répétées de longueur identique
Lorsque vous coupez plusieurs pièces d’une même
longueur à l’intérieur d’une plage de 240 mm (9-29/
64”) à 400 mm (15-3/4”), l’utilisation de la plaque de
fixation (accessoire en option) favorise l’efficacité
accrue du travail. Installez la plaque de fixation sur
le support (accessoire en option) de la façon
indiquée sur l’illustration.
1. Butée de
moulure
couronnée de
gauche
2. Butée de
moulure
couronnée de
droite
3. Base
1. Garde de
guidage
2. Moulure
couronnée
3. Butée de
moulure
couronnée
4. Vis
1. Étau
2. Cale
d’espacement
3. Garde de
guidage
4. Profilé
d’aluminium
5. Cale
d’espacement
3
1
2
001789
1
2
3 4
001560
Position de
moulure sur
la Fig. A
Angle de
coupe
Angle de coupe d’onglet
Pièce terminée
(1) Droite 45˚
Conserver la pièce à droite
de la lame
(2) Conserver la pièce à gauche de la lame
(3)
Conserver la pièce à droite
de la lame
(4) Droite 45˚ Conserver la pièce à gauche de la lame
Gauche 45˚
Pour coin
intérieur
Pour coin
extérieur
Tableau (C)
006365
1
2
3
4
5
001844
1. Trou
1. Plaque de
fixation
2. Support
3. Vis
001779
Plus de 10mm (3/8”) Plus de 460mm (18-1/8”)
1
1
90mm
(3-9/16”)
40mm (1-9/16”)
137mm
(5-3/8”)
70mm
(2-3/4”)
137mm
(5-3/8”)
70mm
(2-3/4”)
1
2
3
001846
