25

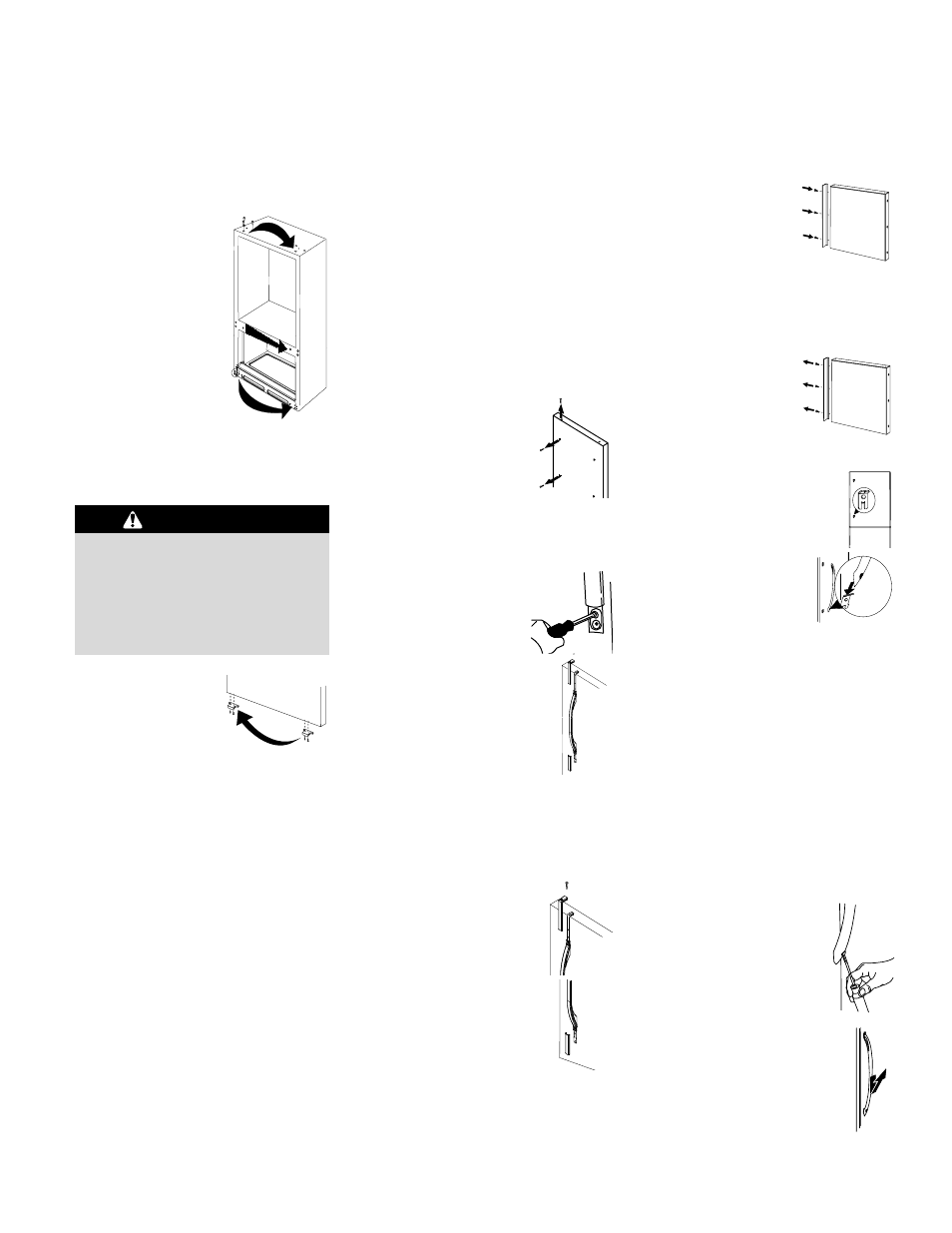

Inversion des portes
1. Suivre les étapes indiquées sous
Démontage des portes et des charnières
(page 24).
2. Transférer les
obturateurs et les vis
de l’armoire de l’autre
côté de l’armoire.
• Enlever les
obturateurs à l’aide
de la pointe d’un
tournevis à lame
plate recouverte de
ruban cache.
• Enlever les vis du
meneau central à
l’aide d’un tourne-écrou hexagonal de
5 ⁄
16
po.
• Portes battantes seulement : Enlever
les vis du meneau inférieur à l’aide d’un
tourne-écrou hexagonal de
3 ⁄
8
po.
3. Transférer les
butées de porte du
bas des deux
portes au côté
opposé des portes
(certains modèles).
• Utiliser un tournevis cruciforme pour
enlever et remettre les butées.
4. Voir sous Démontage et pose des
poignées (page 25) pour démonter et
remonter les poignées.
5. Passer à Pose des portes et des
charnières (page 26) pour le remontage
des portes.
Démontage et pose des
poignées
Pour la facilité de l’installation, quelques
modèles de réfrigérateur ont pu avoir été
embarqués les poignées étant coupées. À
veuillez se référer l’intérieur de la section de
nourriture fraîche, ou l’arrière de votre
réfrigérateur, pour plac la poignée équipée. Au
cas où le futur transport du réfrigérateur serait
* Les vis peuvent exiger un tournevis de T-15 Torx ® ou un tournevis Phillips.
Torx ® est une marque de commerce déposée de Textron, Inc.
Installation,
suite
exigé, ou que les panneaux de porte peuvent
devoir être enlevés ou remplacés, les
instructions de déplacement pour les poignées
ont été incluses ici pour votre convenance.
La conception de la poignée peut changer en
raison de la conception modèle. Veuillez se
référer aux instructions ci-dessous pour les
instructions pour la conception appropriée de
poignée.
POIGNÉES DU PRODUITS
FRAIS
Pose d’une Poignée de Compartiment pour
Produits Frais Montée à L’avant
1. Enlever les vis à six pans
de 1 ⁄
4
po du devant de la
porte à l’aide d’un tourne-
écrou hexagonal. Enlevez
la vis Phillips du dessus de
la porte.
• Pour une inversion de porte, enlever les
obturateurs du côté opposé de la porte
et les insérer dans les trous à vis.
2. Aligner les trous de poignée sur les
trous de vis du devant de la porte et
fixer la poignée en place à l’aide des
vis du devant de la porte
enlevées à l’étape 1.
3. Prendre la garniture qui se
trouve dans le paquet de
documentation et la poser sur
le haut et le bas de la poignée
tel qu’indiqué.
• Fixer la garniture du haut
avec la vis qui reste de
celles enlevées à l’étape 1.
• Enclencher la garniture du bas sur la
partie inférieure de la poignée.
Démontage d’une Poignée de Compartiment
pour Produits Frais Montée à L’avant
1. Enlever la vis supérieure de la
poignée de la garniture de
poignée supérieure.
• Mettre la vis et la garniture
de côté pour le remontage.
2. Faire levier sur la garniture de
poignée inférieure avec la
pointe d’une lame de
tournevis plat recouverte de
ruban cache.
• Mettre la garniture de côté
pour le remontage.
3. Enlever les deux dernières vis de la
poignée, puis la poignée.
• Mettre les vis de côté pour le remontage.
Pose d’une Poignée pour Compartiment
pour Produits Frais Montée sur le Côté
➢ Poser la poignée en la
fixant en place avec
les vis* enlevées du
bord de la porte.
REMARQUE : Pour
une inversion de porte, enlever les
obturateurs du côté opposé de la porte et
les insérer dans les trous de vis.
Démontage d’une Poignée de Compartiment
pour Produits Frais Montée sur le Côté
➢ Enlever les trois vis* de
la poignée, puis la
poignée.
• Mettre les vis de côté
pour le remontage.
Installant des Poignées D’acier Inoxydable
Attachées à L’avant de la Porte
1. Détachez l’agrafe de poignée
avec le tournevis 1 ⁄
4
po principal
de sortilège.
2. Trouvez le trou à la base
de la poignée. Insérez
l’attache inférieure de
poignée dans l’extrémité
creuse de la poignée.
3. Insérez l’attache supérieure de poignée
dans l’extrémité supérieure de la poignée
creuse. Glissez la poignée vers le haut
jusqu’à ce que l’ajustement de poignée soit
bloqué.
NOTE: Si le dessus de la poignée n’adapte
pas l’attache supérieure finie de poignée,
détachez l’attache plus loin jusqu’à ce que
la tâche puisse être accomplie.
4. Insérez la clй а douille 1 ⁄
4
po de sortilège
dans le trou à la base de la poignée. Serrez
la vis. Insérez la prise de vis dans le trou de
la poignée.
Démontage des Poignées D’acier Inoxydable
Attachées à L’avant de la Porte
1. Enlevez la prise de vis à la
base de la poignée avec un
tournevis très petit de plat-
lame.
• Insérez la clй а douille
1 ⁄
4
po de sortilège dans le
trou perforé pour enlever
la vis.
2. Glissez la poignée vers le bas et
enlever à l’extérieur la poignée
de l’attache de poignée.
Pour éviter des dommages et
d’endommager possibles la propriété:
placez les portes sur une surface non-
abrasive protégée par des serviettes ou
des couvertures tandis que travaillant
directement sur des portes.
ATTENTION
