SECTION 7 − PARTS LIST
.
Hardware is common and
not available unless listed.
143 224-A
1
2
3
5 6
7
9
10
11
12
8
4

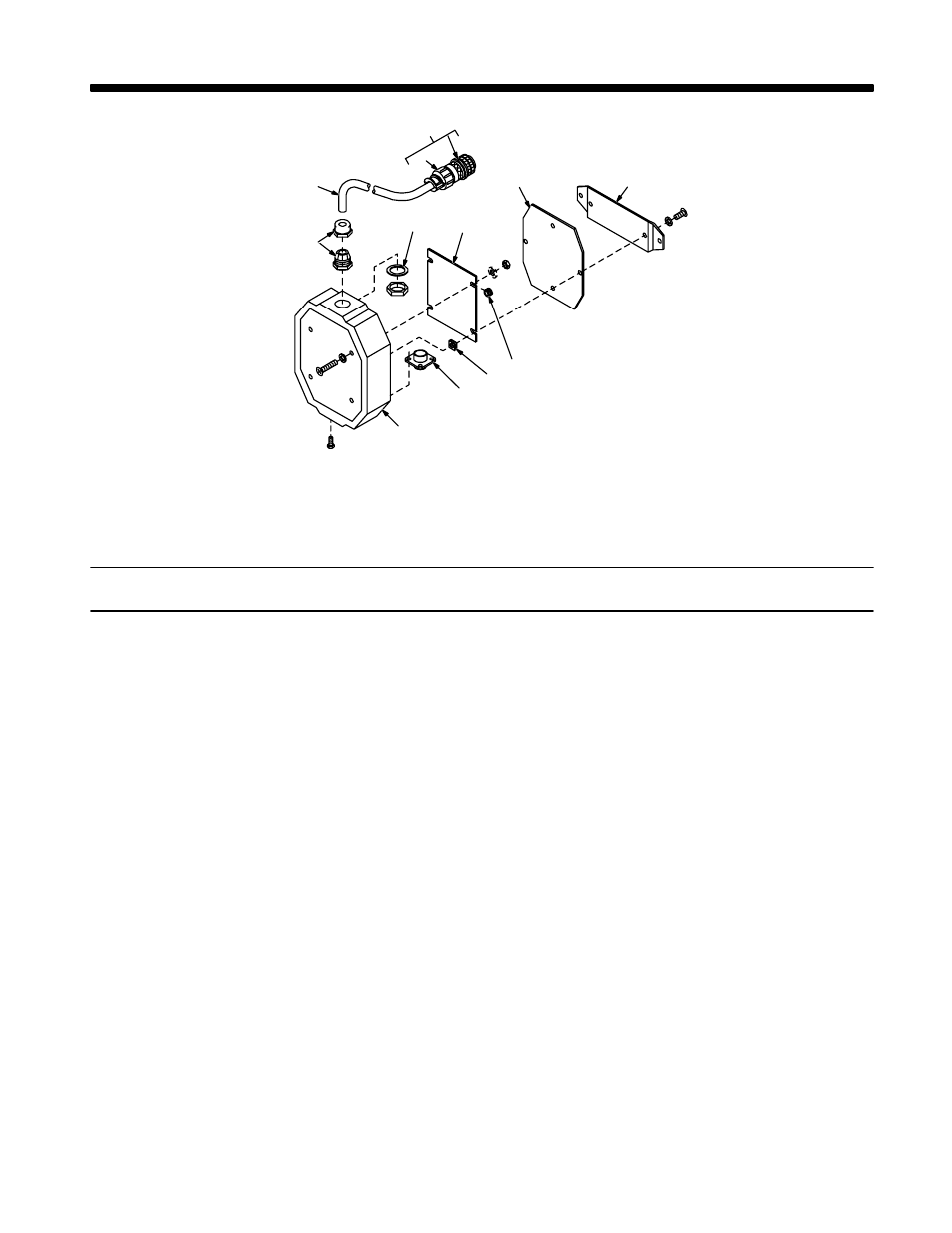

Figure 7-1. Complete Assembly
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
Figure 7-1. WC-24 Control
1 139 042 BUSHING, strain relief .270/.480 ID x .804mtg hole 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 600 341 CABLE, port No. 16 3/c (order by ft) 6ft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 PLG4 141 162 CONNECTOR & PINS, (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 143 922 CONNECTOR, clamp str rlf sz 17-20 Amp 206070-3 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 135 736 WASHER, flat rbr .812 ID x 1.125 ID x .031thk 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 PC1 154 068 CIRCUIT CARD, SC motor 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG1 115 094 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG2 115 092 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 138 384 COVER, control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
148 550 GASKET, cover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 136 840 BRACKET, mtg control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 601 242 INSULATOR, washer heat sink 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 135 363 NUT, speed push-on-type 6-32 U type 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 RC3 190 363 RCPT w/SKTS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 135 370 HOUSING, circuit control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
