10
Instalación
(continuación)

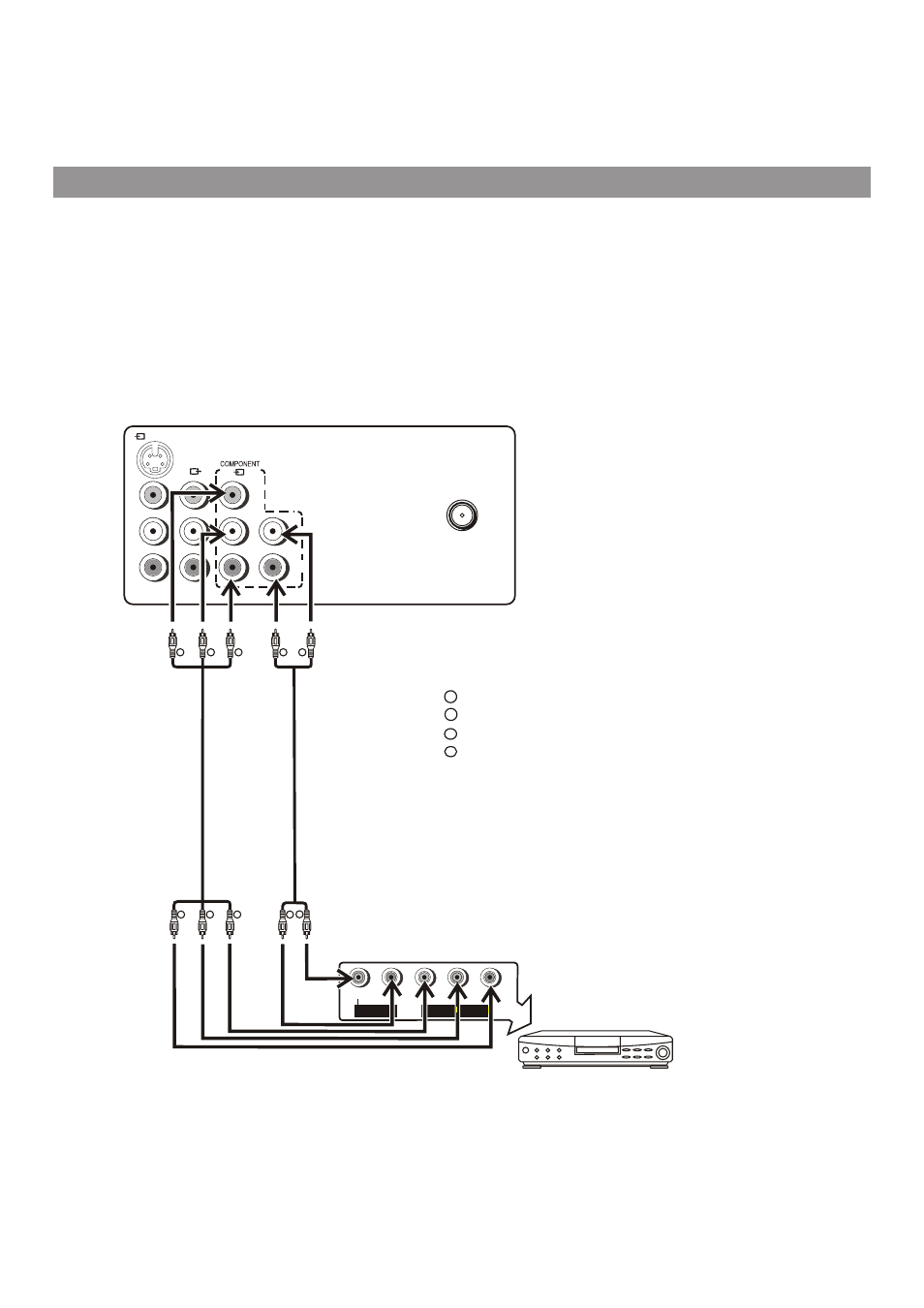

Conexión de entradas de componentes
w
R
G
B
:Blanco (AUDIO L/MONO)
:Verde (Y)
:Azul(C
B
)
:Rojo (audio R,C
R
)
Cable
de
vídeo
Cable
de
audio
Conecte las entradas de Y,C
B
,C
R
de la unidad a las tomas de salida deY,C
B
,C
R
del reproductor de DVD mediante
el cable de video.
Conecte las tomas de entrada de audio de la unidad y los conectores de salida de audio del reproductor de DVD
con el cable de audio.
Para ver el programa de las entradas de COMPONENTES, pulse la tecla INPUT del mando a distancia repetidas
veces hasta que COMPONENTES aparezca en pantalla.
Reproductor de DVD, etc.
Nota:
Este dispositivo puede recibir
únicamente señal YCbCr, pero no
YPbPr a través de la entrada de
COMPONENTE.
G
G
B
B
R
R
R
R
W
W
L
COMPONENT OUTPUT
AUDIO OUTPUT
Y
C
b
C
r
R
S-VIDEO
VIDEO
L/MONO
R
VIDEO
L
AUDIO
R
AUDIO
(1)
RF
Y
C
b
C
r
L/MONO
R
AUDIO
