G & MG Series Granita Machine

Page 31

Item

Description

Item

Description

LB

RB

CO1
CO2

PS
DT

MASL

FSL

RSL

MASR

FSR

RSR
GML

GMFL

TL

GMR

GMFR

TR
CL
RL

SCL
OPL

CR
RR

SCR
OPR

TRANSF

CFM

LLL

LLR

MSL

MSR

TDB

BLL

BLR

LEFT BOWL
RIGHT BOWL
H.P. CUT-OUT SWITCH 1
H.P. CUT-OUT SWITCH 2
POWER SWITCH
DEFROST TIMER
MIXING AUGER SWITCH LEFT
FREEZING SWITCH LEFT
REFRIGERATING SWITCH LEFT
MIXING AUGER SWITCH RIGHT
FREEZING SWITCH RIGHT
REFRIGERATING SWITCH RIGHT
GEAR MOTOR LEFT
GEAR MOTOR FAN LEFT
THERMOSTAT LEFT
GEAR MOTOR RIGHT
GEAR MOTOR FAN RIGHT

THERMOSTAT RIGHT
COMPRESSOR LEFT
COMPRESSOR RELAY LEFT
STARTING CAPACITOR LEFT
OVERLOAD PROTECTOR LEFT
COMPRESSOR RIGHT
COMPRESSOR RELAY RIGHT
STARTING CAPACITOR RIGHT
OVERLOAD PROTECTOR RIGHT
TRANSFORMER
CONDENSER FAN MOTOR
LID LAMP LEFT
LID LAMP RIGHT
MICROSWITCH LEFT
MICROSWITCH RIGHT
TIME DELAY BOARD
BACK LAMP LEFT
BACK LAMP RIGHT

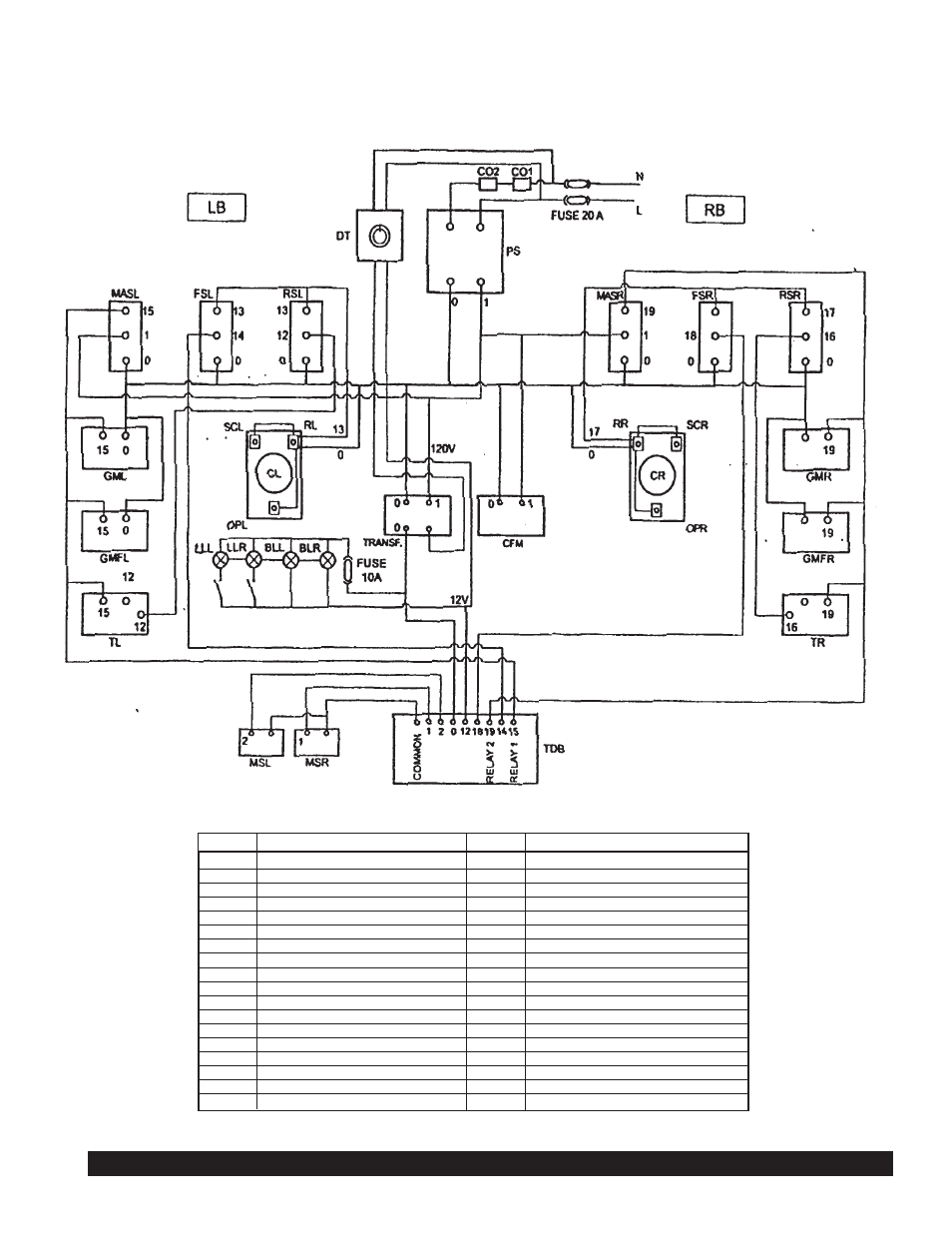

ELECTRICAL DIAGRAM MODEL - MG SERIES (115)
