Fishfinder 400C betjeningsvejledning
S
ådan InStallerer du
F
IShFInder
400C
Sådan monterer du transduceren på en blink-
trolling motor (kun dobbeltstråletransducere)
Sådan monterer du transduceren på en trolling motor:
1. Skub den store kabelklemme gennem sprækken på
transducerholderen, så rillerne vender opad og er strakt lige
langt ud på begge sider af holderen.
BEMÆRK: I koldt vand eller i områder med meget tømmeraffald
anbefales det at bruge et 4-5" spændebånd af metal.
2. Placer holderbeslaget på transducerholderens buede top.
3. Placer transducersamlingen mod trollingmotorhuset, så
forsiden af transduceren peger væk fra propellen.
4. Saml de to ender af kabelklemmen om motorhuset. Stik den
spidse ende af kabelklemmen gennem fastgøringshullet på
den modsatte side, og træk i den, så den strammes blidt.
(Kabelklemmen klikker, når du trækker i den.)
5. Placer transduceren, så den er parallel med bunden, når
den er i brug, og kontroller, at pakningen er justeret korrekt.
Træk i kabelklemmen, indtil den er stram. Undgå slæk.
Stram 10-32-låsebolten, så den rører monteringsbeslaget,
og stram derefter bolten yderligere 1/4 omgang. (Undgå at
overspænde.)
6. Saml det 9 m lange transducerkabel ved hjælp af
de medfølgende kabelklemmer, så kablet fæstnes til
motorakslen. Du kan udfylde den forreste del (undtagen
kabelklemmelommen) af transducermonteringen med
forsegler, så du undgår urenheder i monteringen.

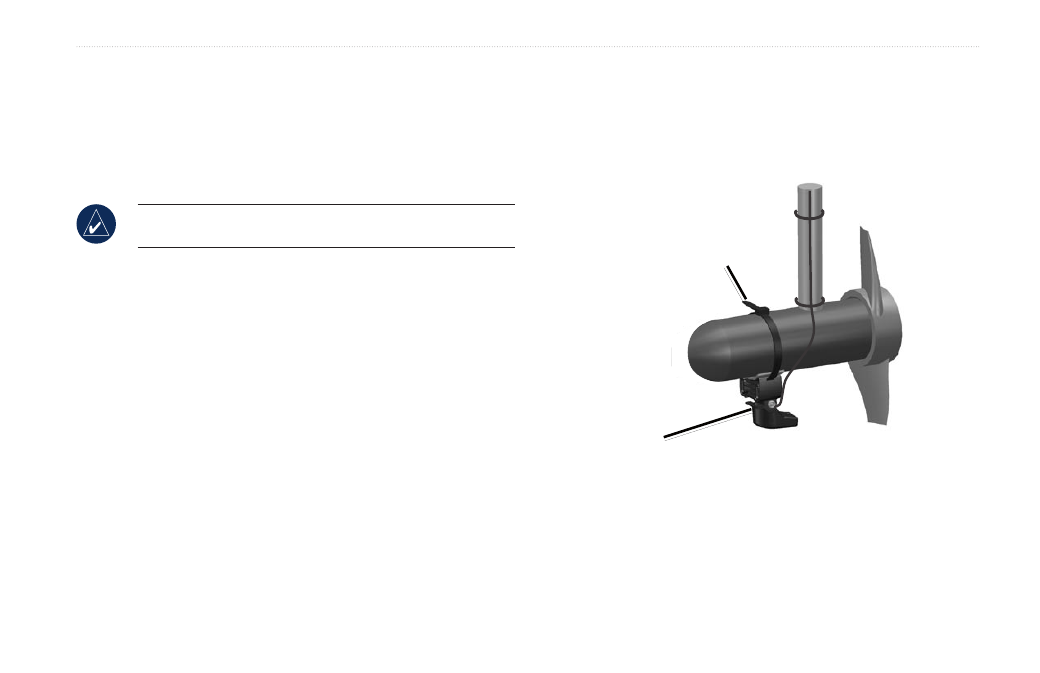

Kabelsamling
Forsiden af transduceren
