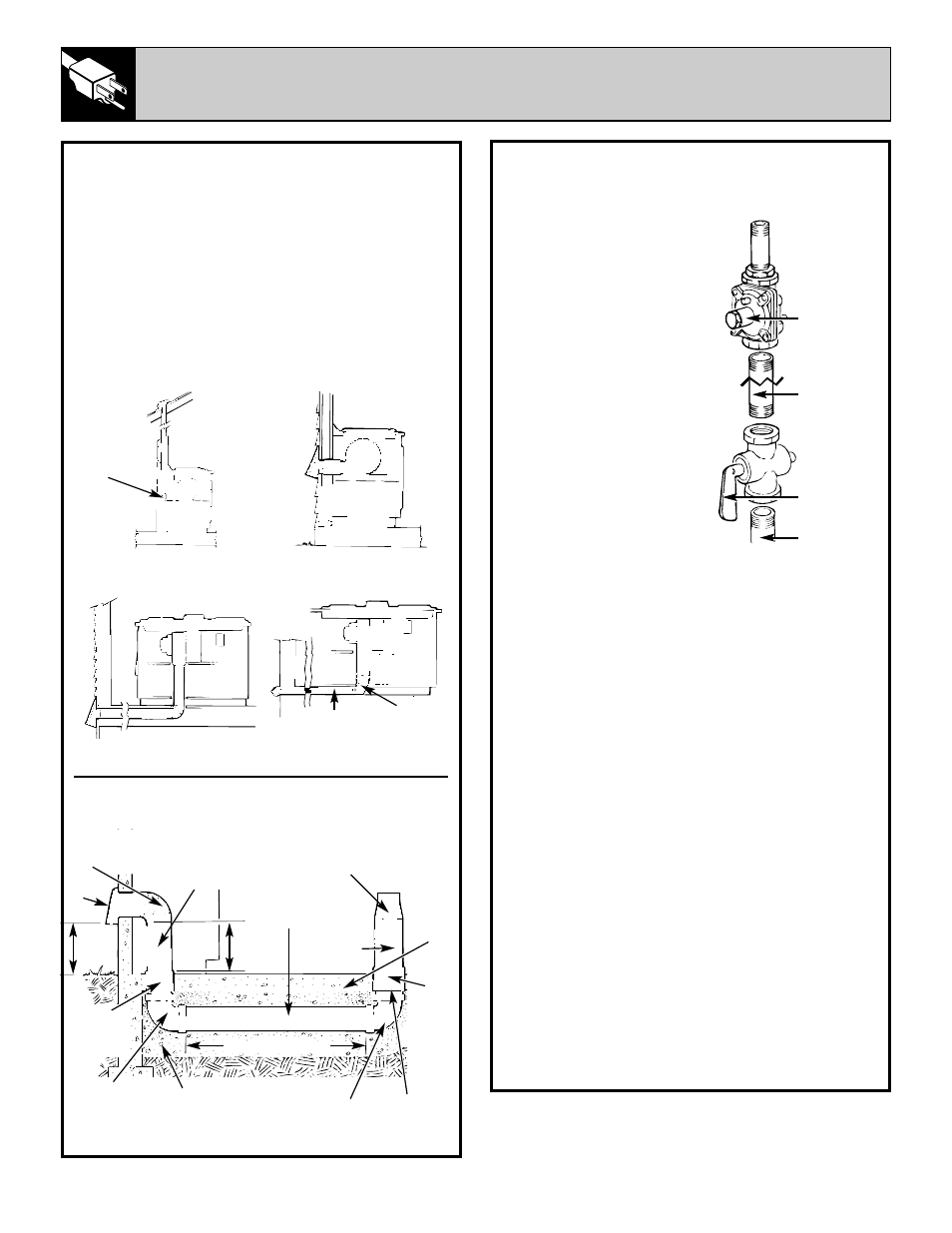

PASO 6
PREPARACION PARA EL TRABAJO DE
INSTALACION DE LA TUBERIA
NOTA: La tubería DEBE desfogarse en el exterior.
NO se desfogue en una pared, techo, espacios
pequeños, ático o cualquier espacio cerrado.
Determine la mejor ruta para la tubería, que
puede colocarse en una gran variedad de formas,
dependiendo de la distribución de la cocina.
Arreglo típico de la tubería de la serie de
cubiertas.
Arreglo opcional de la tubería bajo la losa de
concreto.
22
INSTRUCCIONES DE INSTALACION
(continuación)
PASO 7
CONEXION DE GAS
Haga la conexión de gas en
la entrada del regulador
de presión usando este
aditamento con una
unión de tubo de 1/2"
(12.7 mm) con rosca
macho. Utilice un
conector aprobado que
sea resistente a los
componentes y a la
acción del gas LP cuando
haga las conexiones de
los tubos.
Instale una llave de paso
manual en la línea de gas
en una localización de
fácil acceso, lo más cerca
posible del extremo del
tubo, dejando espacio
para la tubería de
ventilación. Asegúrese de saber cómo y dónde se
cierra el abastecimiento de gas de la cubierta.
NOTA:
En lugar de usar tubería sólida para conectar el
regulador de presión, puede utilizarse un
conector de metal flexible que esté aprobado,
para colocarlo entre el extremo del tubo, la llave
de paso y el regulador de presión, si los códigos
locales lo permiten.
Se requieren adaptadores de unión para tubería
apropiados en los extremos de cada conector
flexible.
Abra la llave; revise que no haya fugas utilizando
un detector de fugas en líquido y pruebe todas
las uniones del sistema de tubería.
PRECAUCION: NO UTILICE UNA LLAMA
PARA DETECTAR FUGAS DE GAS.
IMPORTANTE—Desconecte la cubierta y la
llave de paso individual del sistema de la tubería
de abastecimiento de gas durante cualquier
revisión de presión de ese sistema a presiones
de prueba mayores a
1 ⁄
2
PSIG. Aísle la cubierta
del sistema de la tubería del suministro de gas
cerrando la llave de paso individual hacia la
cubierta durante cualquier revisión de presión
del sistema de la tubería de abastecimiento de
gas a presiones de prueba iguales o menores
a 1/2 PSIG.
Unión de tubo de
1/2" (12.7 mm)
con rosca
Extremo del tubo
Llave de paso
Regulador de
presión para
aparatos de gas
Gabinete de
la pared
interior
Península o isla
Península
Gabinete de la
pared exterior
Codo de
transición de
3 1 ⁄
4 "X10"
(8.2 cm X 25.4 cm)
Codo de
transición
3 1 ⁄
4
"X10"
(8.2 cm X 25.4 cm)
NOTA: Ducto de desfogue de PVC tipo
PSM 1254-B. Catálogo 40 ASTM D1785
Tapa de
la pared
16" máx.
(40.6 cm)
Losa de
concreto
12" mín.
(30 cm)
Unión de
PVC de 6"
de diám.
(152.4 mm)
Unión
de PVC
de 6" de
diám.
(152.4 mm)
Tubo de
metal de 6"
de diám.
(152.4 mm)
Adaptador de metal de 5" a 6"
(127 a 152.4 mm)
Ducto de
desfogue de
PVC de 6" de
diám.
(152.4 mm)
Codo del
conducto de
desfogue de PVC
de 6" de diám.
(152.4 mm)
Codo del ducto de
desfogue de PVC
de 6" de diám. 90°
(152.4 mm)
Rellene muy bien
alrededor de los
ductos con grava
o arena.
30' (9.1 m)-0" máx.
Arriba en la pared interior hacia
el techo o colgado.
Directamente al exterior.
Entre las vigas del piso. A través del espacio del gabinete
de la base.
Tubo de metal de 6"
de diám. (152.4 mm)
Ducto de desfogue de
PVC de 6" de diám.
(152.4 mm)
Codo de metal
de 6" de diám.
90° (152.4 mm)
