CONNESSIONE DEL TELEFONO:

27

28

MONTAGGIO TELEFONO:

Installazione del telefono (supporto telefono):

Porta PC

Porta LAN

Alimentazione Porta cuffia auricolare

Per installare il telefono sul tavolo con il supporto telefono, fissare il supporto alla

base del telefono dove si trova un alloggiamento per tale supporto.

(metà superiore, parte inferiore).

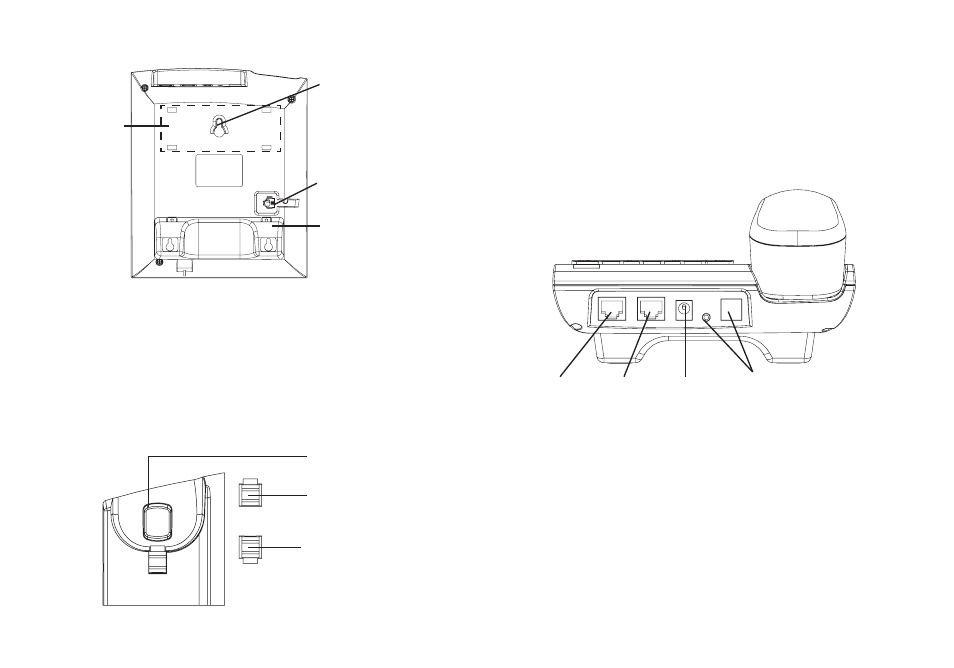

Fare riferimento all’illustrazione riportata di seguito quando si seguono le istruzi-

oni di installazione.

Per impostare il GXP280/GXP285, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.

2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router

(lato LAN del router) usando un cavo ethernet.

3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare

l’alimentatore a una presa elettrica.

4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o

all’aggiornamento del firmware. Prima di continuare, attendere che il display

visualizzi data/ora.

5. Usando il server web del telefono o il menu di configurazione del tastierino

numerico, è possibile inoltre configurare il telefono usando o un IP statico o un

DHCP.

Installazione del telefono (montaggio a parete):

1. Fissare il supporto del telefono alla base del telefono con i distanziali per il

supporto a parete.

2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.

3. Estrarre l’aletta dal ricevitore. (Si veda la figura di seguito)

4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto

in modo da poter sostenere il telefono mentre è montato a parete. (Si veda la

figura di seguito)

Aletta con estensione

verso l’alto

Supporto ricevitore

Aletta con estensione

verso il basso

Fori per montaggio a

parete disponibili

Alloggiamento

per supporto

telefonico se

l’apparecchio è

posto sul tavolo

Porta ricevitore

Alloggiamento per

supporto telefonico

se l’apparecchio è

posto a parete
