ANMERKUNG: ÜBEN SIE KEINEN STARKEN DRUCK VON OBEN AUF DEN
CROSSFADER (46) AUS. ES KANN SONST ZU AUSSETZERN UND
KONTAKTPROBLEMEN KOMMEN.
7. AUSGÄNGE (OUTPUT SELECTION CONTROL): Sind Sie
mit dem Sound zufrieden, stellen Sie mit dem FADER MASTER
(47) die gewünschte Ausgangslautstärke ein. Mit dem
Drehregler BALANCE (52) stellen Sie das Pegelverhältnis des
linken und rechten Kanals ein. Der Drehregler ZONE (51) regelt
den Pegel des ZONE-Ausgangs (7).
8. MIKROFON (MIC SECTION): Schliessen Sie das Mikrofon
an die Klinkenbuchse MIC input (21) auf der Frontseite an.
9. VU METER: Der PS-01 hat ein Stereo-VU METER (50) mit
zwei Anzeigemodi zur Kontrolle von CUE und PGM oder L/R-
Stereo des Ausgangssignals Master output. Ist der Schalter VU
MODE SWITCH (49) gedrückt, wird das Stereoausgangssignal
angezeigt. Steht der SCHALTER (49) in der oberen Position, so
zeigt das VU-Meter links das CUESIGNAL und rechts das
PGMSIGNAL.
EINGÄNGE:
Phono..................................................................3 mV, 47 KOhm
Line.................................................................150 mV, 27 KOhm
MIC…………..........……….......1.5 mV, 1 KOhm symmetrisch
AUSGÄNGE:
Amp/Zone.......................................................0 dB 1 V, 400 Ohm
Maximum.........................................................20V Spitze-Spitze
Rec....................................................................225 mV, 5 KOhm
Master, symmetrisch………................................….2V, 400 Ohm
ALLGEMEIN:
Frequenzbereich......................................20Hz - 20KHz +/- 2 dB
Klirrfaktor.........................................................................< 0.02%
Geräuschspannungsabstand.............................besser als 80 dB
Kopfhörer Impedanz........................................................16 Ohm
Spannungsversorgung.......................115/230 V, 60/50 Hz, 20 W
Abmessungen............................................... 254 x 84 x 303 mm
Gewicht............................................................................3.15 kg
TECHNISCHE ÄNDERUNGEN VORBEHALTEN
gewün-schte Abhörlautstärke ein ohne das Ausgangssignal zu
beeinflussen. Drehen Sie den Regler CUE/MIX/PGM (45) auf
der Frontplatte ganz nach links, so hören Sie nur das Signal des
gewählten Kanals (CUE). Je weiter Sie nun nach rechts
(Uhrzeigersinn) drehen, um so stärker hören Sie zusätzlich das
AUSGANGSSIGNAL (PGM), bis am Rechtsanschlag das
CUESIGNAL nicht mehr hörbar ist.
Um das Signal im Kopfhörer zu trennen, verwenden Sie den
Schalter CUE SPLIT/MIX switch (48). Im MIX mode hören Sie
die Signale im Kopfhörer wie oben beschrieben. Steht der
Schalter CUE SPLIT/MIX switch (48) im split mode, hören Sie
auf einer Seite das CUESIGNAL und auf der anderen Seite das
AUSGANGSSIGNAL (PGM). Für die beschriebene Funktion
muß der Drehregler CUE/MIX/PGM (45) in Mittelstellung ste-
hen. Drehen Sie den Regler nach links, so hören Sie nur das
Cuesignal auf der linken Seite. Drehen Sie nach rechts so hören
Sie nur das PGMSIGNAL auf der rechten Seite.
6. CROSSFADER SEKTION (ÜBERBLENDER): Der
CROSSFADER (46) ermöglicht das Mixen von einem Kanal
zum Anderen. Der PS-01 ist mit einem RG-45 (RAILGLIDE™)
DUAL-RAIL CROSSFADER ausgestattet, welcher im
Servicefall leicht austauschbar ist. RAIL GLIDE™
CROSSFADER sind mit Doppel-Edelstahlschienen ausgestat-
tet, die ein sanftes Gleiten zwischen beiden Endpunkten
ermöglichen. Lieferbar ist ausserdem der RG-45 PRO
(PROGLIDE™), der speziell für das Scratchen designed wurde.
P PS S-0 011 P PS S-0 011
TECHNISCHE DATEN:

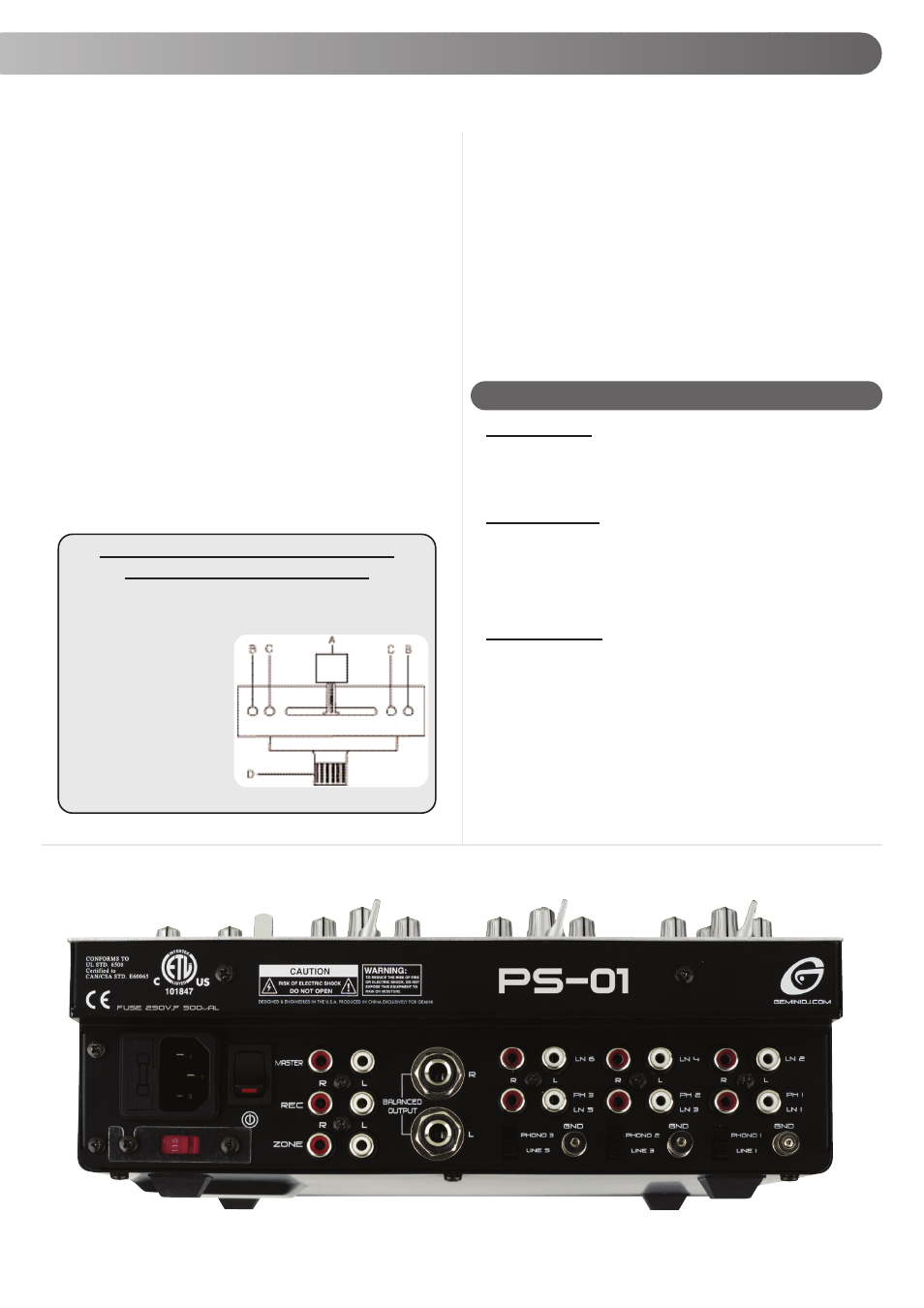

EINFACH AUSZUTAUSCHENDER
RAIL-GLIDE-CROSSFADER
1. DIE ÄUßEREN SCHRAUBEN DER MISCHPULTPLATTE UND DER
CROSSFADERPLATTE (B) LOSSCHRAUBEN. NICHT DIE INNEN-
SCHRAUBEN (C) LOSSCHRAUBEN.
2. DEN ÜBERBLENDER VOR-
SICHTIG ANHEBEN UND DAS
KABEL (D) ABZIEHEN.
3. DAS KABEL AN DEN
NEUEN CROSSFADER
STECKEN UND WIEDER IN
DAS MISCHPULT SETZEN.
4. DEN NEUEN
ÜBERBLENDER MIT DEN
SCHRAUBEN AM MISCHPULT
BEFESTIGEN.
