DE VOLUME (29, 36, 43), DU VOLUME DE LA SORTIE ZONE (51), DU
RÉGLAGE DE BALANCE (52) ET DU VOLUME DE SORTIE GÉNÉRALE
(MASTER) (47). CECI AFIN D'ÉVITER TOUT RISQUE DE DISTORSION.
LORSQUE CES RÉGLAGES ONT ÉTÉ EFFECTUÉS, VOUS POUVEZ AUG-
MENTER LE NIVEAU AUDIO À L'AIDE DU GAIN DE CHAQUE CANAL.
5. PRE-ECOUTE: Vous pouvez pré-écouter l'ensemble des
voies, individuellement ou simultanément, à l'aide d'un casque
relié à la prise CASQUE (22) (Jack 6.35 mm). Sélectionnez
l'une des voies 1 а 3, а l'aide des touches CUE (28, 35, 42).
Lorsque la pré-écoute est enclenchée, la touche CUE s'illumin-
era.
Utilisez le potentiomètre de volume CUE (44) afin de régler le
niveau du casque. Positionnez le potentiomètre rotatif
CUE/MIX/PGM (45) à gauche pour entendre uniquement le sig-
nal de la source sélectionnée. En positionnant le potentiomètre
rotatif CUE/MIX/PGM (45) au milieu vous entendrez à la fois la
source sélectionnée & le signal de la sortie générale (PGM). En
positionnant ce même potentiomètre à droite, vous entendrez
uniquement le signal de la sortie principale (PGM). Utilisez la
touche CUE SPLIT/MIX (48) afin de diviser le son de la pré-
écoute de votre casque. Lorsque cette touche est en position
MIX, vous n'entendrez que le signal de la voie sélectionnée.
Lorsque cette touche est en position SPLIT mode, vous enten-
drez d'un côté le signal de la voie en pré-écoute et de l'autre le
signal de la sortie principale (PGM). Ceci afin d'avoir les deux
signaux audibles séparément lorsque le potentiomètre rotatif
CUE/MIX/PGM (45) est positionné au milieu. Si ce dernier est
situé sur CUE, vous n'entendrez que le signal de la voie en
cours de pré-écoute dans le côté gauche de votre casque. Si le
potentiomètre rotatif CUE/MIX/PGM (45) est positionné sur
PGM, vous n'entendrez que le signal principal (PGM) dans le
côté droit de votre casque.
6. SECTION CROSSFADER: Le CROSSFADER (46) permet
de passer d'une source à une autre. Le CROSSFADER (46) de
votre appareil est amovible et remplaçable par l'utilisateur. Cet
appareil est équipé d'un CROSSFADER RG-45 (RAILGLIDE™)
à DOUBLE GLISSIÈRE (DUAL-RAIL) possèdant deux rails en
acier inoxydable et procurant un toucher souple & précis. Vous
pouvez aussi équiper votre console de mixage d'un CROSS-
FADER RG-45 PRO (PROGLIDE™) possédant une courbe et
une coupure plus appropriées au scratch. Cette pièce est
disponible auprès de tout revendeur GEMINI. Veuillez respecter
les instructions suivantes:
NOTE: NE PAS APPUYEZ SUR LE CROSSFADER DURANT SON UTILISA-
TION, CONTENTEZ VOUS DE LE FAIRE GLISSER DE GAUCHE À DROITE.
UNE PRESSION EXCESSIVE PEUT ENDOMMAGER LES CONTACTS ET
GÉNÉRER UNE PERTE DE SON.
7. REGLAGE DU NIVEAU DE SORTIE: Le réglage du niveau
général s'effectue à l'aide du potentiomètre linéaire MASTER
(47). Vous pouvez régler le niveau de la sortie Zone à l'aide du
potentiomètre rotatif ZONE (51). Vous pouvez corriger l'image
stéréo (GAUCHE/DROITE) à l'aide du potentiomètre rotatif
BALANCE (52).
8. SECTION MICRO: Connectez votre MICRO à l'entrée MIC
(21) (Jack mono 6.35 mm) situé en face avant.
9. VU METRE: La PS-01 possède un VU-MÈTRE (50) com-
mutable permettant de visualiser le niveau de sortie principal
(PGM) et le niveau d'entrée (CUE) ou les niveaux de sortie
gauche & droit. Lorsque le commutateur VU-MÈTRE (49) est en
position haute, vous visualisez les niveaux CUE & PGM.
Lorsque ce mode est activé le niveau de pré-écoute (CUE) est
situé à gauche sur le VU-MÈTRE, et le niveau de sortie général
(PGM) est situé à droite. Si vous commutez cette touche en
position basse, vous visualiserez le niveau de sortie principal
(MASTER) sur les canaux gauche & droit.
ENTREES:
Phono:..................................................................3 mV, 47 KOhms
Ligne:................................................................150 mV, 27 KOhms
MICRO…………...............................1.5 mV, 1 KOhms Symétrique
SORTIES:
Amplificateur/Zone……....................................0 dB 1 V, 400 Ohms
Max:...........................................................……....20 V Crête/Crête
Enregistrement...................................................225 mV, 5 KOhms
Symétrique.......................................................…..…2V 400 Ohms
GENERAL:
Bande passante:…………..........................20 Hz - 20 KHz +/- 2 dB
Distortion:.......................…….............................................< 0.02%
Rapport Signal/Bruit:..................................................……..> 80 dB
Impédance casque:………................................................16 Ohms
Alimentation:……...................................115/230 V, 50/60 Hz, 20 W
Dimensions:...................….........................….(254 x 84 x 303 mm)
Poids: …..........................…......................... ...... 6.93 lbs (3.15 kg)
GEMINI, DANS LE CADRE D'UN SOUCI CONSTANT D'AMÉLIORATION DE
SES PRODUITS, SE RÉSERVE LE DROIT DE LES MODIFIER SANS AUCUN
PRÉAVIS.
(11)
P PS S-0 011 P PS S-0 011
CARACTÉRISTIQUES TECHNIQUES:

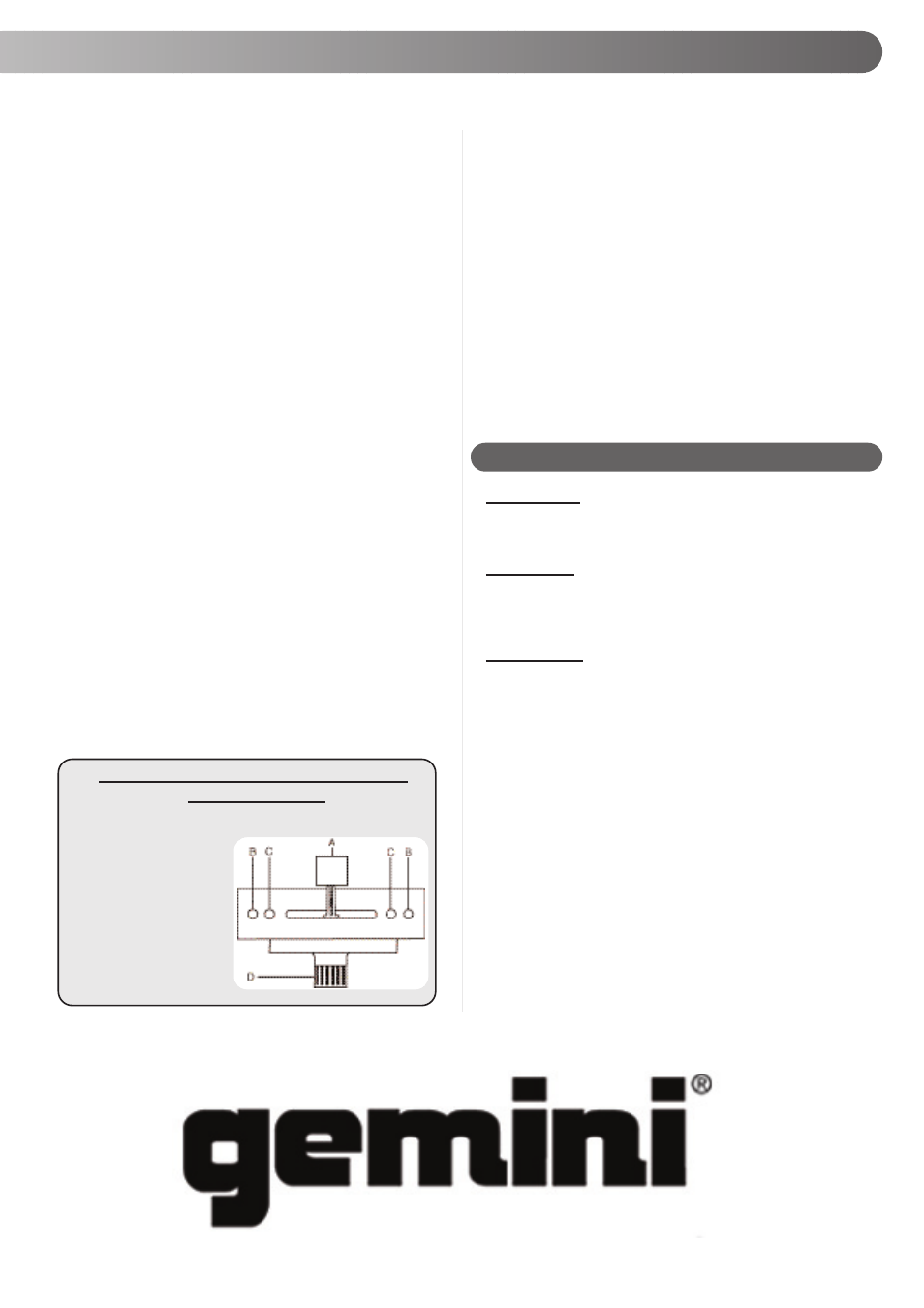

CROSSFADER RAIL GLIDE INTER-
CHANGEABLE
1. DÉVISSEZ LES VIS EXTERNES DE LA PLAQUES DU MIXAGE ET
DU CROSSFADER (B). NE TOUCHEZ PAS AUX VIS INTERNES (C).
2. SOULEVEZ SOIGNEUSE-
MENT LE CROSSFADER ET
DÉBRANCHEZ LE CÂBLE (D).
3. BRANCHEZ LE NOUVEAU
CROSSFADER AU CÂBLE ET
REPLACEZ-LE DANS LE
MÉLANGEUR.
4. VISSEZ LE CROSSFADER
AU MÉLANGEUR.
