Gravely 89201800 - Manual (Page 11)

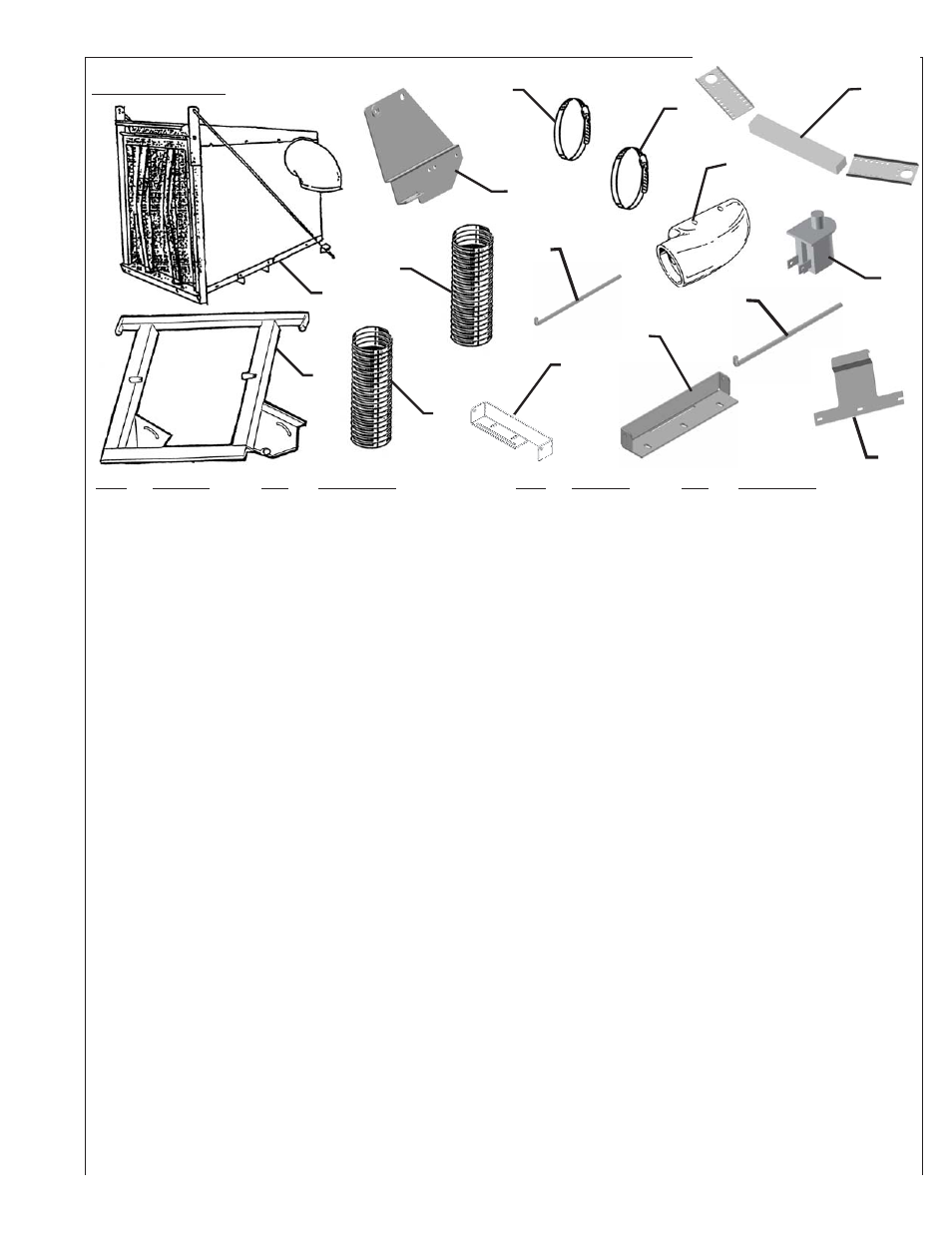

Parts View
41
42
43
44
45
46
51
Item Part No. Qty. Description
1 - - - - 00195600- - - - 1 - - - - Blower Cone 8”
2 - - - - 05980900- - - - 2 - - - - 5/16”-18 x 2” HHCS
3 - - - - 00195800- - - - 1 - - - - 4 Blade Impeller
Assembly
4 - - - - 05957900- - - - 4 - - - - 3/8”-16 x 1-1/2” HHCS
5 - - - - 00195700- - - - 1 - - - - Blower Housing
Assembly
6 - - - - 00196000- - - - 1 - - - - PTO Shaft Assembly
7 - - - - 06542000- - - - 4 - - - - 3/8”-16 Flange Nut
8 - - - - 06606100- - - - 1 - - - - 3/16” x 3/4” Key-way
9 - - - - 00196300- - - - 1 - - - - Blower Pulley
10 - - - 06448200- - - - 1 - - - - Washer
11 - - - 05959400- - - - 1 - - - - 3/8”-16 x 3/4” HHCS
12 - - - 07538600- - - - 1 - - - - 5/8” Black Handle Grip
13 - - - 00196700- - - - 1 - - - - PTO Handle
14 - - - 06004900- - - - 1 - - - - 3/8”-16 Set Screw
15 - - - 00196900- - - - 1 - - - - Cam Bracket Assembly
16 - - - 06711900 - - - - 1 - - - - 1/8” x 2-3/8” Hair Pin
Clip
17 - - - 06530200- - - - 1 - - - - 5/16”-18 Nyloc Nut
18 - - - 05980900- - - - 1 - - - - 5/16”-18 x 2” HHCS
19 - - - 00186100- - - - 1 - - - - Safety Interlock Harness
20 - - - 00197000- - - - 1 - - - - PTO Arm Assembly
21 - - - 05958400- - - - 1 - - - - 3/8”-16 x 2-1/2” HHCS
22 - - - 06542000- - - - 2 - - - - 3/8”-16 Flange Nut
23 - - - 05957900- - - - 2 - - - - 3/8”-16 x 1-1/2” HHCS
24 - - - 00197200- - - - 1 - - - - Belt Guide Bracket
25 - - - 00197300- - - - 1 - - - - Gear Box Assembly
26 - - - 00197100- - - - 1 - - - - Pulley Guard
27 - - - 05980800- - - - 2 - - - - 1/4”-20 x ½” HHSTS
28 - - - 06542000- - - - 2 - - - - 3/8”-16 Flange Nut
29 - - - 00197600- - - - 1 - - - - Belt Tension Bracket
Assembly
30 - - - 06436200- - - - 1 - - - - 3/8” Flat Washer
31 - - - 05942200- - - - 1 - - - - 3/8”-16 x 2” HHCS
32 - - - 06711900 - - - - 1 - - - - 1/8” x 2-3/8” Hair Pin
Clip
33 - - - 00196600- - - - 1 - - - - Blower Pivot Rod
Item Part No. Qty. Description
34 - - - 06713500- - - - 1 - - - - 3/32” x 2” Hair Pin Clip
35 - - - 00196800- - - - 1 - - - - Belt Tension Rod 3/8”-16
36 - - - 00196500- - - - 1 - - - - Blower Mount Bracket
Assembly
37 - - - 05980800- - - - 2 - - - - 1/4”-20 x ½” HHSTS
38 - - - 00196400- - - - 1 - - - - Blower Belt Guard
39 - - - 00436700- - - - 1 - - - - Skid Plate
40 - - - 00197900- - - - 1 - - - - 12 cu. ft. Box Assembly
41 - - - 00197800- - - - 1 - - - - Top Main Frame
Assembly
42 - - - 00195000- - - - 1 - - - - 8” x 36” Lower Hose
43 - - - 00195400- - - - 1 - - - - 6” x 36” Upper Hose
44 - - - 00197700- - - - 1 - - - - Left Main Frame Leg
Assembly
45 - - - 03022400- - - - 2 - - - - 7” - 8” Hose Clamp
46 - - - 03022400- - - - 2 - - - - 5” - 6” Hose Clamp
- - - - - 79203600- - - - 1 - - - - 52” Deck Boot Kit
- - - - - 79203500- - - - 1 - - - - 60” Deck Boot Kit
47 - - - 00194600- - - - 1 - - - - 52” Deck Boot Plate -
Boot Plate Changed After Serial# 351
48 - - - 00194300- - - - 1 - - - - 60” Deck Boot Plate -
Boot Plate Changed After Serial# 351
49 - - - 00194400- - - - 1 - - - - Boot Hanger
50 - - - 00194500- - - - 1 - - - - 52” Deck Boot
50 - - - 00194200- - - - 1 - - - - 60” Deck Boot
51 - - - 00195100- - - - 1 - - - - Weight Kit
- - - - - 00195200- - - - 1 - - - - 100lb. Weight Bar
- - - - - 00195300- - - - 2 - - - - Weight Bracket
- - - - - 07243500- - - - 1 - - - - A33K Kevlar Cord
Blower Belt
- - - - - 07243400- - - - 1 - - - - A56K Kevlar Cord
PTO Belt
52 - - - 00199200- - - - 1 - - - - Interlock Switch
53 - - - 00254700- - - - 1 - - - - 52” Deck Boot Rod -
Added Boot Rod After Serial# 351
54 - - - 00254500- - - - 1 - - - - 60” Deck Boot Rod -
Added Boot Rod After Serial# 351
52
47
48
40
53
54
49
50
11
