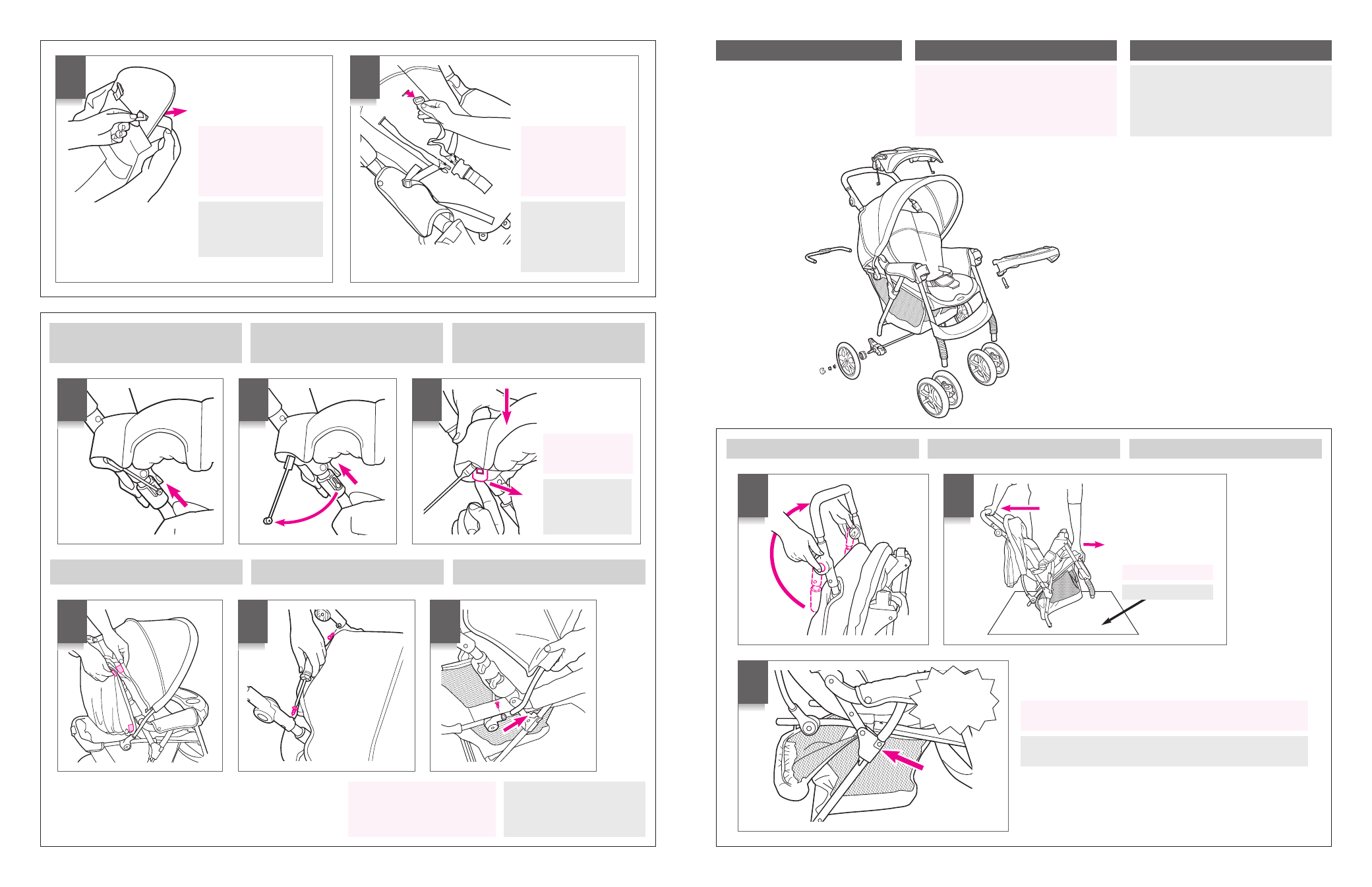

Assembly
This exploded view is provided as
a way to help you see the overall
picture as you are assembling your
product. It is not meant to replace
the step-by-step instructions. Cette illustration agrandie est fournie
pour vous aider à voir l'image totale
lors de l’assemblage de votre produit.
Cette illustration ne doit pas remplacer
les instructions étape par étape. Se proporciona este plano detallado
para darle una perspectiva global
del montaje de su producto. No está
destinado a remplazar las instrucciones
paso por paso.
Assemblage Montaje
To Open Stroller Ouvrir la poussette Abrir el cochecito
2
3
SNAP!
ENCLENCHEZ!
¡CHASQUIDO!
Flattened carton
Boîte aplatie
1
Check that stroller is completely open (by trying to
fold it) before continuing.
Vérifiez que la poussette est completement dépliée
(en essayant de la plier) avant de continuer.
Verifique que el cochecito esté completamente
abierto (intente doblarlo) antes de continuar.
Caja aplanada
52 51 53
To Remove Parent’s Tray
Enlever le
plateau pour adulte Para sacar
la bandeja para padres
49 48 50
Push tray down
and pull tabs
inward.
Abaissez le
plateau et retirez
les onglets.
Empuje la
bandeja hacia
abajo y saque
las lengüetas.
To Remove Canopy Enlever le baldaquin Para sacar la capota
46
Harness models:
pull shoulder straps
through back board
when removing.
Modèles avec harnais:
au moment de l'enlever,
tirez les courroies aux
épaules à travers le
panneau du dossier.
Modelos con arnés:
Para quitar las correas
de los hombros, páse-
las a través del tablero.
47
Pull straps back
through seat slots.
Straps remain
attached to frame.
Tirez les courroies à
travers les fentes du
siège. Les courroies
restent attachées à
l'armature.
Pase las correas
por las ranuras del
asiento. Las correas
se mantienen fijas
al bastidor.
Remove support wire
and U tube from canopy
(note orientation)
before washing. Enlever le support et le tube
en U du baldaquin (noter
bien l'orientation) avant de
laver le baldaquin. Saque el alambre de apoyo
y el tubo en U de la capota
(note la orientación) antes
de lavarla.
