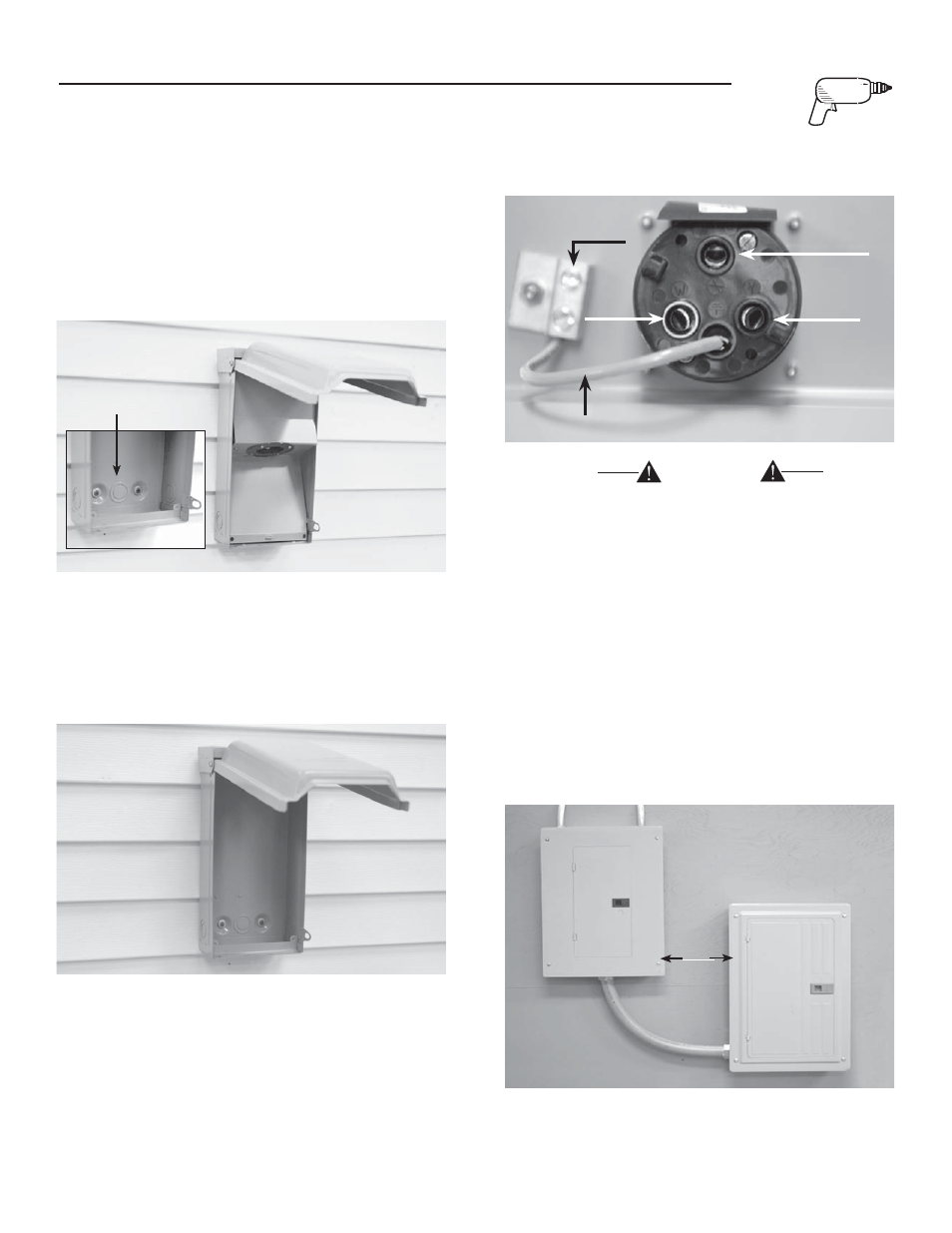

7a. Levante la cubierta de la caja de entrada de potencia y quite los
tornillos de la placa de la cubierta interna y la placa de la cubierta
interna. Quite el agujero ciego de la parte central inferior de la
caja. Desde la parte posterior de la caja de conexión, pase los
cables hacia la caja. Deslice la contratuerca sobre los cables y
apriétela firmemente en el acoplador del conducto.
Figura 29 - Prepare la caja para las conexiones
7b. Con los sujetadores apropiados, monte la caja de entrada de
potencia sobre el orificio preperforado para ocultar totalmente
el orificio (Figura 30). Selle alrededor del orificio y del conducto
con material de aislamiento y/o material de calafateo de silicona,
tanto dentro como fuera de la casa.
Figura 30 - Monte la caja
8. Conecte los cables negro, rojo y blanco a las orejetas codificadas
por color correspondientes que se encuentran en la parte
posterior del receptáculo (Figura 31). Si no hace coincidir los
cables adecuadamente puede causar daños al generador y al
cableado de la casa. Desforre el cable 1/2 pulgada y apriete
los tornillos de patilla hasta 25 pulg/lb. El cable verde se debe
desforrar 1/2 pulgada, insertar en la orejeta de conexión a tierra
y el tornillo patilla se debe apretar a 25 pulg/lb. Vuelva a colocar
la placa de la cubierta interna y el tornillo. Cierre y trabe la
cubierta.
Figura 31 - Conecte los cables
!$6%24%.#)!

La caja de entrada de potencia se debe trabar para su
seguridad y para evitar su alteración.
9. Monte el conmutador de transferencia manual con el centro de
carga de emergencia integrado a una distancia de un pie del
panel de distribución principal (Figura 32). El conmutador de
transferencia manual se debe ubicar a la derecha del panel de
distribución principal. Sujete el conmutador de transferencia
contra la superficie de montaje. Nivele el conmutador de
transferencia y marque los orificios de montaje. Haga los
orificios pilotos del tamaño apropiado. Monte el conmutador
de transferencia manual a la superficie de montaje con los
sujetadores apropiados.
Figura 32 - Monte el conmutador de
transferencia manual
