Siga estas pautas para medir correctamente los tamaños del ducto en las tablas.
Instrucciones de instalación
Longitud máxima del ducto: Para un movimiento satisfactorio del aire, la longitud total de un ducto rectangular de 3 1 ⁄
4
″ x 10″, o
circular de 6
″ ó 7″ de diámetro no debe superar el equivalente a 65 pies.
Transición rectangular de 3 1 ⁄
4
″ x 10″ a circular de 6″ = 4.5 pies
Codo de 90° circular de 7
″ = 8 pies
Tapa de techo de 7
″ = 30 pies

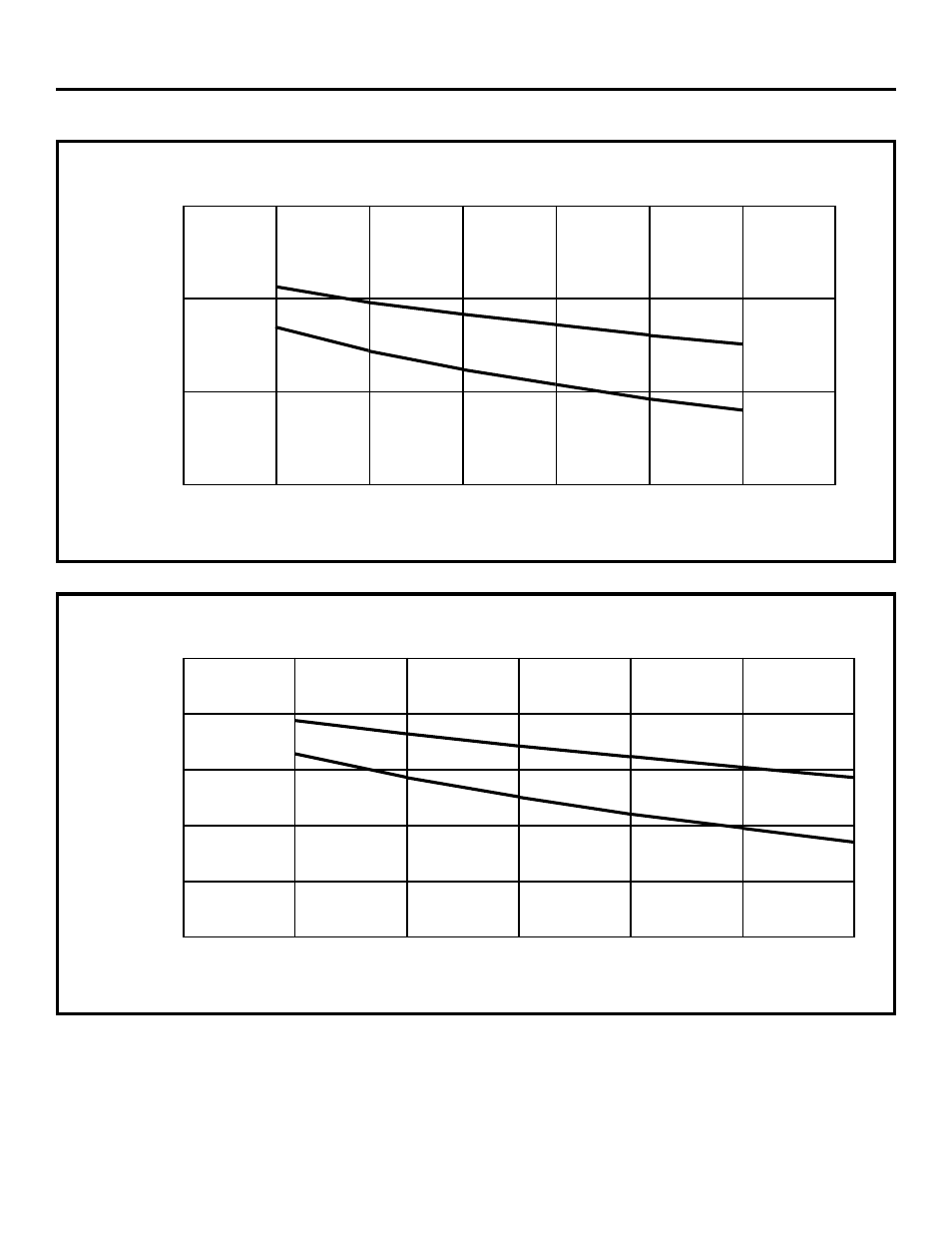

TABLA PARA LOS DUCTOS—Modelos de la serie JV5
0 25 50 75 100 125 150 175
Longitud equivalente en pies
300
250
200
150
V
o
lumen de aire en CFM
Rectangular
de 3
1 ⁄ 4
″ x 10″
Circular de 7 ″
•
•
•
•
•
•
•
•
•
•
•
•
TABLA PARA LOS DUCTOS—Modelos de la serie JV6
0 25 50 75 100 125 150
Longitud equivalente en pies
450
400
350
300
250
200
V
o
lumen de aire en CFM
Rectangular
de 3
1 ⁄
4
″ x 10″
Circular de 7 ″
•
•
•
•
•
•
•
•
•
•
•
•
