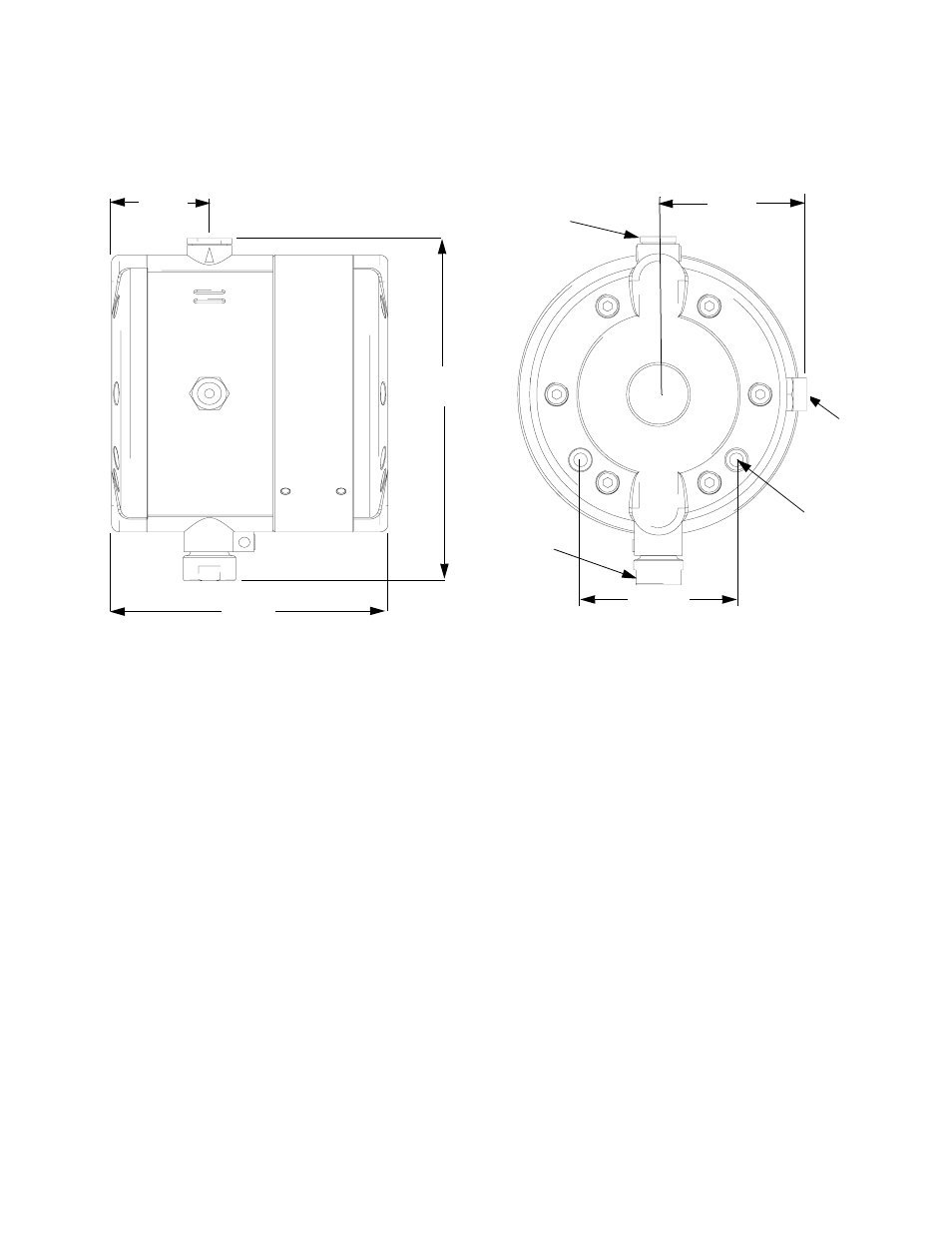

Dimensions

26

311688D

Dimensions

234 mm

184 mm

(7.2 in.)

104 mm

(4.1 in.)

(9.2 in.)

Fluid Inlet;
253705 3/4 npt

253704 M26x1.5

Fluid Outlet;

253705 3/8 npt

253704 3/8 BSPP

9 mm (0.35 in.)

102 mm

(4.0 in.)

66 mm

(2.6 in.)

diameter

mounting holes

Air Inlet

253705 1/4 npt
253704 3/8 BSPP

TI2133A 1

TI2133A 2
