17

volver a funcionar. Si la máquina está en marcha

(marcha en vacío) el tiempo de enfriamiento se

reduce.

Ajustes en la máquina

¡Antes de realizar cualquier tra-

bajo en la lijadora se debe desconectar el enchufe

del tomacorriente!

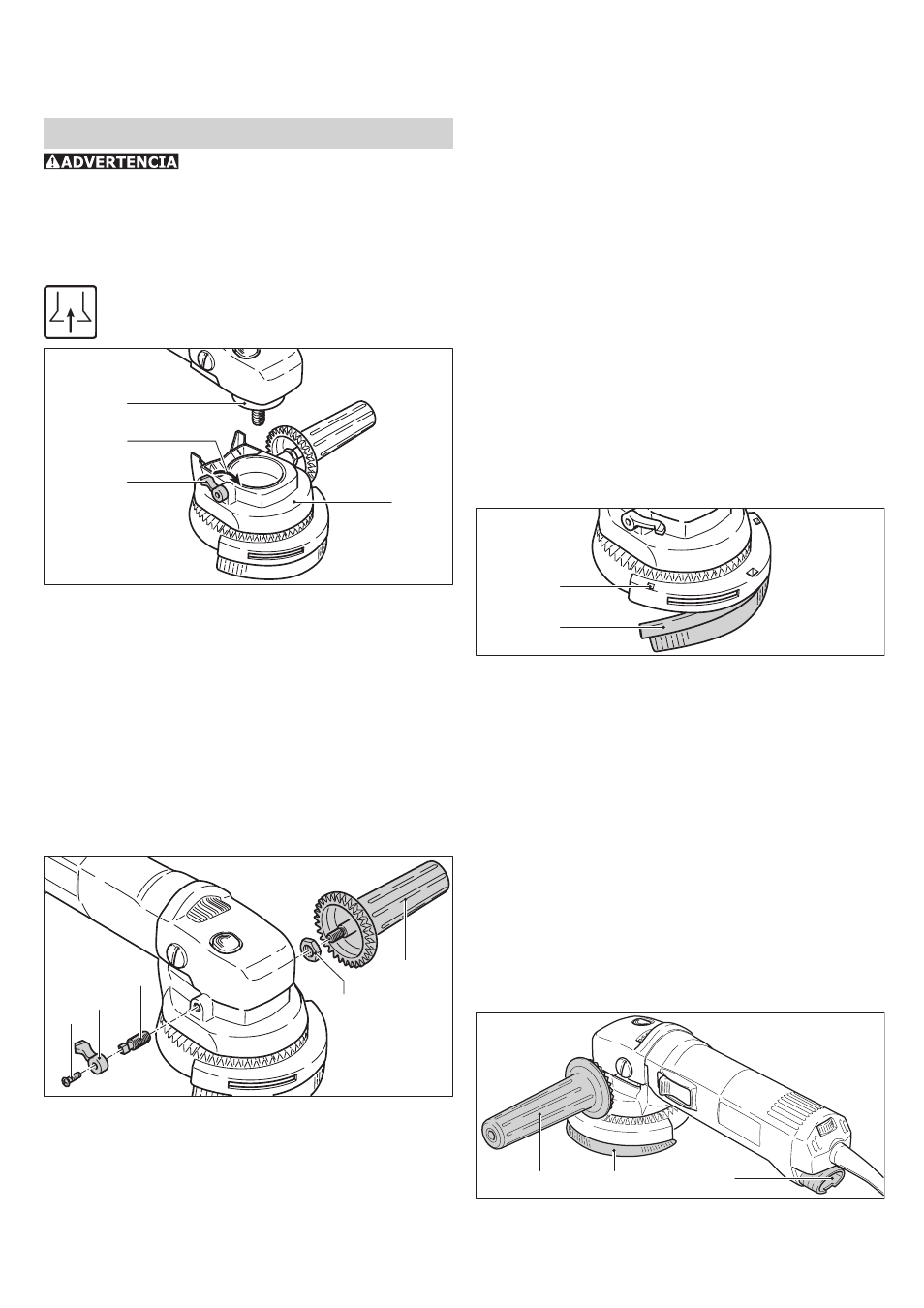

Capuchón de extrac-

ción AH-RAS D 115

El capuchón de extracción AH-RAS D 115

(3.1) se puede utilizar en conjunto con los

Los discos de sujeción STF D 115.

3.4

3.2

3.3

3.1

a) Montaje
Asegúrese que antes de montar el capuchón de

aspiración, la palanca de sujeción esté en posición

abierta (3.4). Presionen el capuchón de aspiración

al cuello de sujeción (3.2) del esmeril y asegure el

capuchón moviendo la palanca de sujeción hacia

adelante (3.3).
No trabaje con la máquina a menos que el ca-

puchón de aspiración esté sujeto y seguro en

el cuello de sujeción. Si se reduce la fuerza de

sujeción por el uso frecuente, se debe ajustar la

palanca de sujeción.

4.1

4.2

4.5

4.4

4.3

– Soltar el tornillo (4.1) en la palanca de sujeción

y quitar la misma (4.2).

– Fijar el tornillo roscado cuadrado (4.3) con la

mano a la presión deseada.

– Volver a colocar la palanca de sujeción y fi jarla

con el tornillo. La fuerza de sujeción optima

puede ser determinada cerrando la palanca de

sujeción antes de que se apriete el tornillo de

sujeción..

b) Colocar la empuñadura giratoria
La empuñadura giratoria adicional se puede fi jar, si

así se requiere, a la parte derecha del capuchón de

aspiración. Para ello, la empuñadura y la palanca

de sujeción deben ser intercambiados.
– Soltar el tornillo (4.1) de la palanca de sujeción

y retirar la palanca (4.2).

– Retirar el tornillo con cabeza cuadrada (4.3).
– Soltar la empuñadura adicional (4.5) con la llave

Allen de 6 mm A/F.

Ahora se pueden intercambiar la palanca de su-

jeción por la empuñadura adicional. El montaje

se realiza en orden inverso. La contratuerca (4.4)

se puede utilizar para variar la resistencia de giro

de la empuñadura giratoria adicional apretado la

contratuerca contra el recinto, usando una llave de

extremo abierto de 13 mm A/F, antes de apretar

completamente la empuñadura adicional.
c) Intercambio de suplemento del cepillo

5.1

5.2

Para reemplazar esto, oprima el suplemento del

cepillo insertando un destornillador a través de

las aberturas cuadradas (5.1). Insertar la nueva

regleta de cepillo (5.2) en la ranura, ajustar el

radio doblándolo un poco y apretar, fuertemente

hasta que la regleta de cepillo este encima de la

base del capuchón. La inclinación de los pelos del

cepillo deben apuntar hacia fuera.
Hay dos accesorios de cepillo disponibles:
• AH-RAS D 115 Poli. (484727): Paquete de 2

cepillos de poliamida (como repuesto de los

originales desgastados)

• AH-RAS D 115 metal (484728): Paquete de 1

cepillo de metal (para uso con materiales que

producen chispas)

d) Lijado con extracción de polvo

6.3

6.1

6.2

Para la extracción de polvo se debe insertar la

manguera de succión (Ø 27 mm) de un extractor
