Ihr neuer Stage™ 100/100H/160 DSP-Verstärker liefert Ihnen den
Weltklasse-Fender
®
-Sound und die weltweit führende DSP-
Technologie von Fender
®
.
• 160 W Ausgangsleistung an 4 Ohm (100 W an 8 Ohm)
• Digital Signal Processing
• Gleichzeitige Verwendung von Reverb- und Effekt-
Klangtools – 16 REVERB-TYPE und 16 FX-SELECT
• Getrennte LEVEL und FX TIME/RATE-Regler
• Wahl zwischen Normal- und Drive-Kanal mit unabhängiger
Lautstärke- und Klangregelung
• MORE DRIVE Vorstufen-Boost für bessere Gain-Ausnutzung
und satte Lead-Sounds
• MID CONTOUR-Knopf für agressive „scooped“-Mitten; ideal für
moderne Metal-Verzerrung
• Impedanz-symmetrische XLR-LINE OUT-Buchse
• PRE AMP OUT- und POWER AMP IN-Buchsen
• 4-Knopf-FUSSSCHALTER (mitgeliefert) zum externen Ein- und
Ausschalten von: (1) Ch Select, (2) Drive/More Drive, (3) Effects, (4)
Reverb
V
V
ielen Dank, dass Sie sich für Fender
ielen Dank, dass Sie sich für Fender
®
®
entschieden haben!
entschieden haben!
– T
– T
on, T
on, T
radition und Innovation – seit 1946!
radition und Innovation – seit 1946!
A.

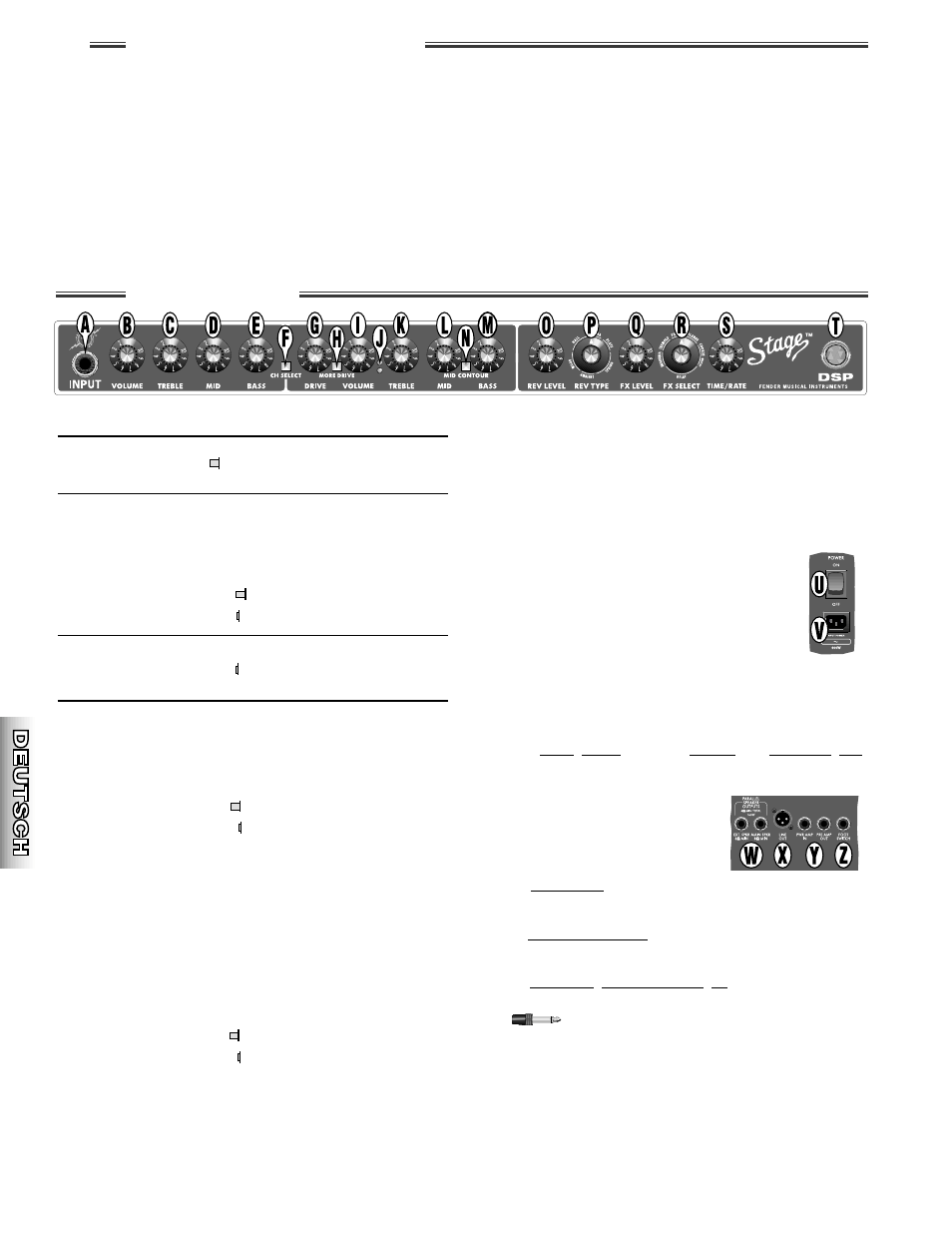

INPUT – Anschlussbuchse für die Gitarre.
Die Regler für den Normal-Kanal (B–E) sind aktiviert, wenn
der CH SELECT-Knopf
nicht gedrückt ist oder wenn der
Fußschalter
ausgeschaltet ist.
B.
VOLUME – Regelt die Lautstärke des Verstärkers.
CDE. TREBLE/MID/BASS – Regelt den Klang im hohen/mittleren/
niedrigen Frequenzbereich.
F.
CHANNEL SELECT –
Taste nicht gedrückt
wählt den Normal-Kanal aus
Taste gedrückt
wählt den Drive-Kanal aus
Die Regler für den Drive-Kanal (D-F) sind aktiviert, wenn
der CH SELECT-Knopf
gedrückt ist oder wenn der
Fußschalter
eingeschaltet ist.
G.
DRIVE – Regelt die Verzerrung. In Verbindung mit dem
VOLUME -Regler (I) des Drive-Kanals können Sie hiermit die
Gesamtlautstärke einstellen.
H.
MORE DRIVE – Verstärkt die Intensität und den Bereich für
den DRIVE-Regler (G).
Taste nicht gedrückt
wählt den Drive-Kanal aus
Taste gedrückt
wählt den More Drive-Kanal aus
I.
VOLUME – Regelt die Lautstärke des Verstärkers in
Verbindung mit dem DRIVE-Regler (G).
J.
ANZEIGE FÜR DRIVE-KANAL –
Gelbe LED AN
Drive-Kanal ist aktiv
Rote LED AN
More Drive-Kanal ist aktiv
KLM. TREBLE/MID/BASS – Regelt den Klang im hohen/mittleren/
niedrigen Frequenzbereich.
N.
MID CONTOUR – Mitten-Dämpfung; verstärkt Bässe und Höhen.
Taste nicht gedrückt
umgeht Mid-Contour
Taste gedrückt
aktiviert Mid-Contour
O.
REV LEVEL – Regelt den Pegel des aktiven Reverb-Effekts.
P.
REV TYPE – Wählt den aktiven Reverb-Typ aus (siehe nächste Seite).
Q.
FX LEVEL – Regelt den Pegel des ausgewählten Effekts.
R.
FX SELECT – Wählt den aktiven Effekt aus. In jeder Position
wird als Standard ein voreingestellter Zeit-/Frequenz-
parameter verwendet, so dass Sie ohne großen Aufwand
eine gängige Variante jedes Effekts hören können.
S.
TIME/RATE – Durch Drehen dieses Reglers stellen Sie die
Intervalllänge oder Modulationsgeschwindigkeit des aktiven
Effekts ein.
T.
POWER-ANZEIGE – Leuchtet, wenn der Verstärker ein-
geschaltet ist.
U.
POWER-SCHALTER – Schaltet den Verstärker
ein (ON) oder aus (OFF).
V.
NETZKABELANSCHLUSS – Zum Anschluss des
mitgelieferten Netzkabels entsprechend der auf
der Verstärkerrückseite angegebenen Spannung
und Frequenz.
W.
PARALLEL SPEAKER OUTPUTS – Anschluss
eines einzelnen 8-
Ω
-Lautsprechers (intern oder extern) an
die MAIN SPKR-Buchse. Anschluss eines zusätzlichen 8
Ω
-
Lautsprechers (intern oder extern) an die EXT. SPKR-
Buchse. Gesamtimpedanz mindestens 4
Ω
.
Lautsprecher
Buchse
Last / Ausgabe
Ein 8-
Ω
-Lautsprecher
MAIN-Buchse
8
Ω
/ 100 W
Zwei 8-
Ω
-Lautsprecher
beide Buchsen
4
Ω
/ 160 W
X.
LINE OUT – XLR-Ausgang zum
Anschluss an den Eingang eines
Mischpults oder Aufnahmegerätes.
Y.
PRE AMP OUT / POWER AMP IN –
(1) Effects Loop – Anschluss von PRE AMP OUT an den
Eingang eines Effektgeräts, dann Anschluss des
Ausgangs des Effektgeräts an POWER AMP IN.
(2) Mehrere Verstärker – Anschluss von PRE AMP OUT des
Primärgeräts an PWR AMP IN des Zusatzgeräts. Alle
Zusatzverstärker werden über das Primärgerät gesteuert.
(3) Aufnahmegerät oder Mischpult – Anschluss von PRE
AMP OUT an den Eingang von zusätzlichem Equipment.
Der Anschluss erfolgt standardmäßig über 6,3-
mm-Klinkenstecker. PRE AMP OUT enthält eine integrierte
Klangregelung sowie die DSP-Effektverarbeitung.
Z.
FOOTSWITCH – Anschlussbuchse für den mitgelieferten
4-Knopf-Fußschalter von Fender für externes Ein- und
Ausschalten von CH SELECT, MORE DRIVE, EFFECTS und
REVERB. Die Einstellungen des angeschlossenen Fuß-
schalters übersteuern die der entsprechenden Regler auf der
Bedienleiste.
