17
INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION
30” Min. *
(76.2 cm)
B
C
A
I
F
D
G
H
E
INSTRUCTIONS D'INSTALLATION IMPORTANTES
• Toutes les tables de cuisson électriques fonctionnent avec un câble à 3 ou 4 fils monophasé de 240/208
volts, 60 hertz CA mis à la terre seulement.
• Veuillez prendre note que la distance minimale entre la plaque de cuisson et les armoires adjacentes et
en surplomb est de 30" (76.2 cm).

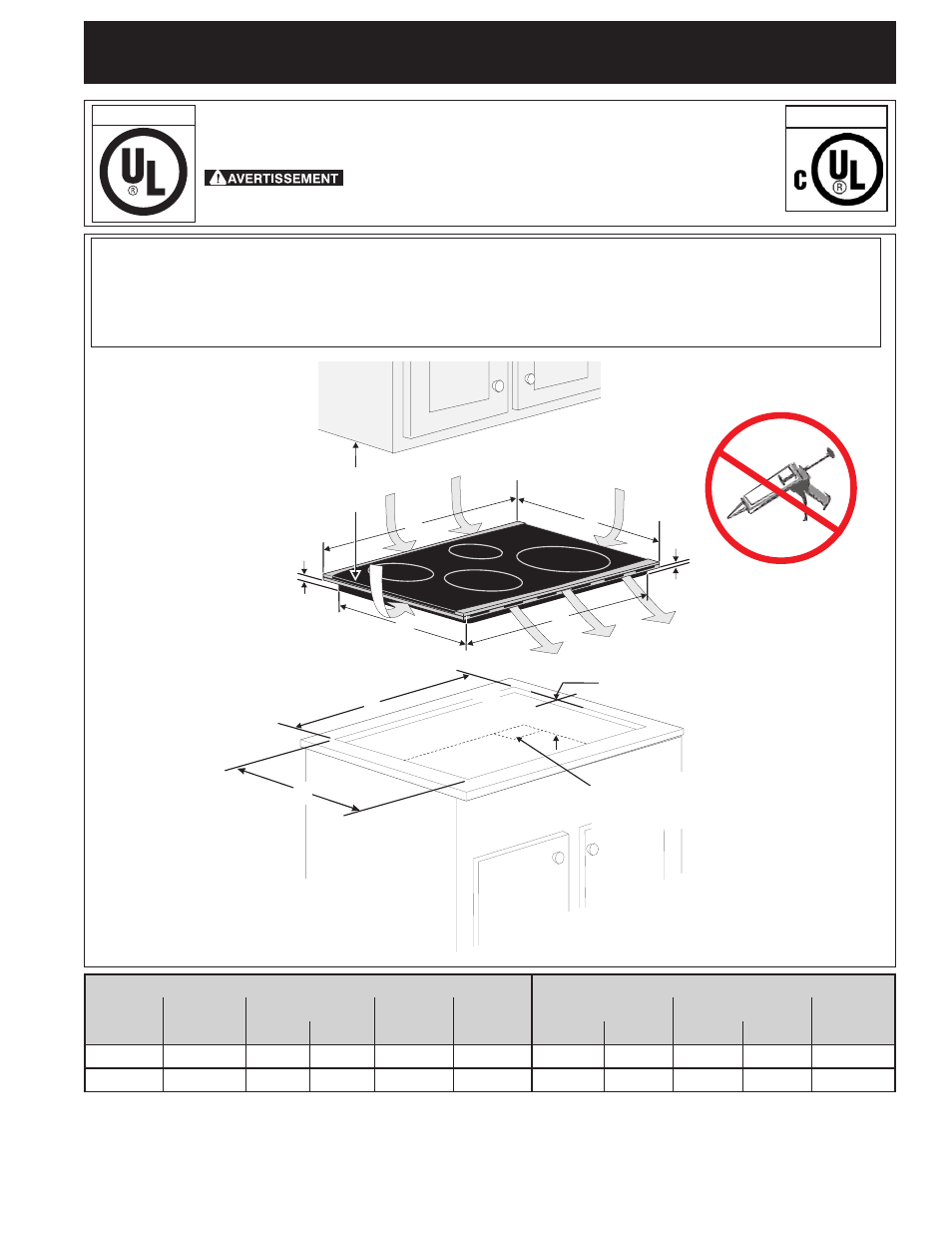

Figure 1
Dimensions de la
table de cuisson
* Minimum de 30" (76.2 cm)
pour armoire non protégée.
Minimum de 24" (61 cm) pour
surface protégée.
** Ne bouchez pas ces zones.
Dimensions de découpage
pour la table de cuisson
Imprimé au Canada
P/N 318205412 (1202) Rev. D
English – pages 1-8
Español – pages 9-16
Français - pages 17-24
Ouverture de 4" X 8" (10.2 cm x
20.3 cm) pour laisser passer le
câble armé s'il y a un panneau.
Sortie d'air**
Entrée
d'air frais**
UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L’INSTALLATION ET LE SERVICE.
IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX.
LISEZ CES INSTRUCTIONS ET CONSERVEZ‑LES POUR RÉFÉRENCES ULTÉRIEURES.
POUR VOTRE SÉCURITÉ: N’entreposez et n’utilisez pas
d’essence ou d’autres produits inflammables à proximité de cet appareil ou
de tout autre appareil.
N’APPlIquEz AUCUN SCEllANT lE
lONg Du PéRIMèTRE. lA TAblE DE
CuISSON DOIT RESPIRER lIbREMENT.
États-Unis
DIMENSIONS DE lA TAblE DE CuISSON DIMENSIONS DE DéCOuPAgE
A. LARGEUR B. PROFONDEUR HAUTEUR E. LARGEUR F. PROFONDEUR G. LARGEUR H. PROFONDEUR I. HAUTEUR
C D Min. Max. Min. Max.
30¾ (78.1) 21½ (54.6) 3 (7.6) 4 3 /
8
(11.1) 28 7 /
8
(73.3) 20 (50.8) 29 5 /
8
(75.2) 29¾ (75.6) 20
3 /
8
(51.8) 20½ (52.1) 4½ (11.4)
36¾ (93.3) 21½ (54.6) 3 (7.6) 4 3 /
8
(11.1) 35¼ (89.5) 20 (50.8) 35 7 /
8
(91.1) 36 (91.4) 20
3 /
8
(51.8) 20½ (52.1) 4½ (11.4)
Toutes les dimensions sont en pouces (cm).
laissez un espace de 2" (5 cm) au-dessous de la plaque de cuisson pour dégager le câble
et faciliter l'installation de la boîte de jonction sur le mur à l'arrière de la plaque de cuisson.
Canada
