Page 48
Fr-6
1
1
1
1
1 Connecteur d’objectif (LENS) (petit, à 4
broches)
2
2
2
2
2 Connecteur de sortie vidéo (VIDEO) (BNC)
3
3
3
3
3 Régleur de niveau
4
4
4
4
4 Bouton réglable LL; UP
5
5
5
5
5 Bouton réglable LL; DOWN
6
6
6
6
6 Commutateur DIL (Dual-In-Line)
7
7
7
7
7 Borne d’entrée d’alimentation
8
8
8
8
8 Vis de verrouillage de focale arrière
9
9
9
9
9 Monture d’objectif
0
0
0
0
0 Réglage du niveau de SEUIL
-
-
-
-
- Réglage du niveau d’OCCULTATION
=
=
=
=
= Réglage du niveau de GRIS
~
~
~
~
~ Monture de caméra (orifice fileté 1/4"-20)

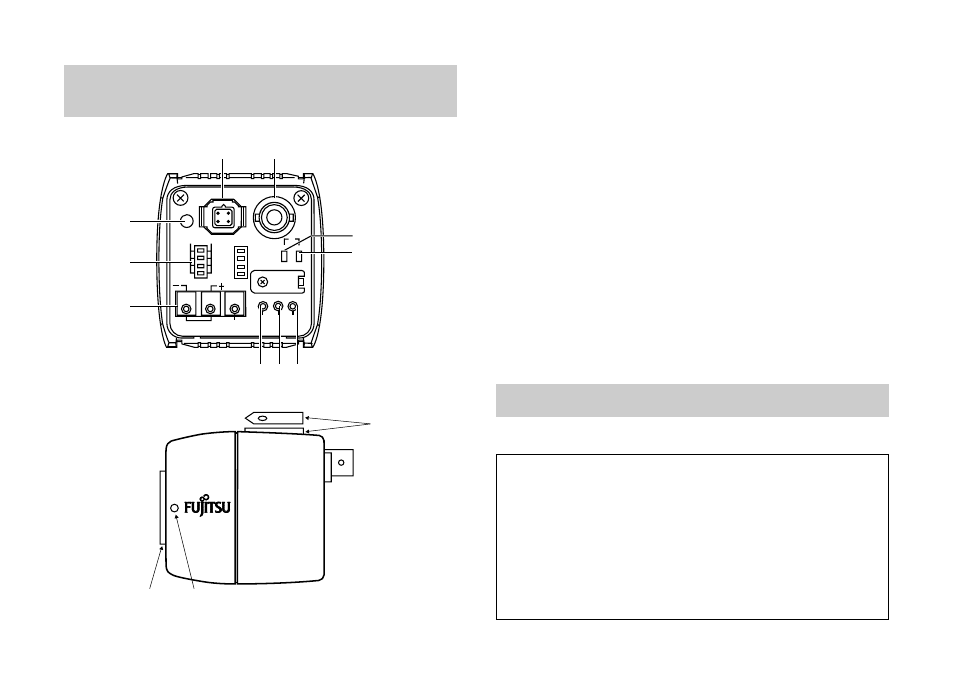

VUE ARRIÈRE
Montable sur le dessus ou le dessous de la caméra.
Fig. 1
COMMANDES EXTERNES ET
CONNEXIONS
L E V E L
V I D E O
UP
LL
THRE
ECLP GRAY
DOWN
D C 1 2 V
2 4 V A C
O F F
O N
AGC
ESC
BLC
ECLP
L E N S
AWB
SYNC
D/N
FL
1
=
-
0
7
6
5
4
3
2
FIXATION DE LA CAMÉRA
ATTENTION:
Une installation malpropre de la caméra pourrait
l a f a i r e t o m b e r e t r é s u l t e r à d e g r a v e s
blessures.L’installation est à réaliser par du
personnel qualifié.
Afin de réduire le risque d’un coup de courant ou
d’autres blessures, veuillez placer les câbles de
sorte à ce qu’ils ne puissent pas être endommagés
et que personne ne pourra les toucher par hasard.
9
8
~
VUE LATÈRALE
