14
Coulisse
de chassis
Angle avant
Environ
1
/ 2
"
Vis (Type B)
Vis (Type B)
Support de seuil
Support de seuil
Bande
en mousse
Fig. 5
Vis C
Fig. 6
Fig. 8

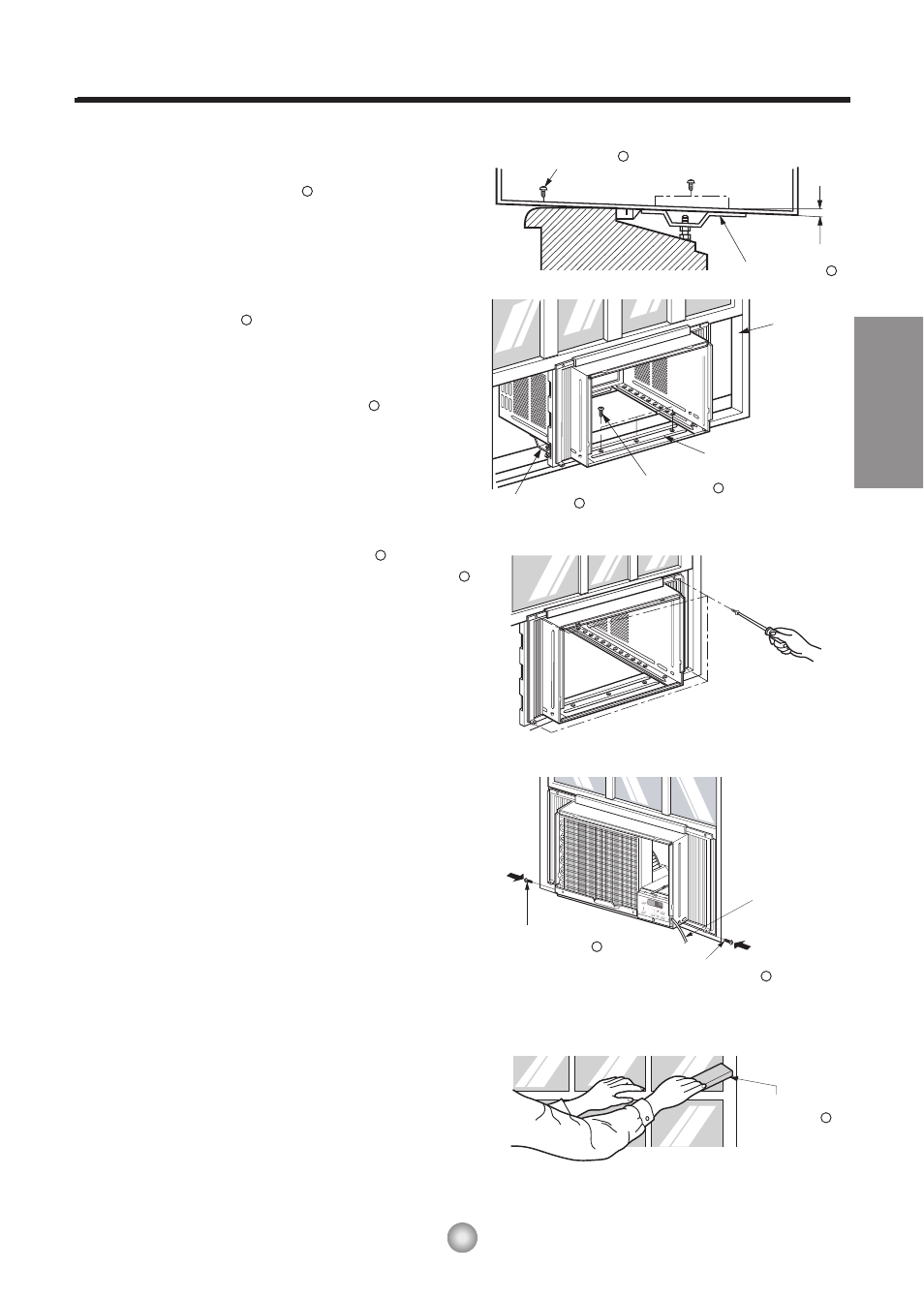

6. Installez le boîtier avec une inclinaison
d'environ 1/2" (1,27 cm) vers l'extérieur
(Voyez la fig. 5). Réglez l'écrou et le boulon
des supports de seuil de manière à
équilibrer le boîtier.
7. Fixez le boîtier au rebord de fenêtre à l'aide de
vis de type B (16 mm [5/5"] de long)
passant à travers de l'angle avant du boîtier et
se logeant dans le rebord de fenêtre.
8. Tirez chaque volet d'étanchéité entièrement
contre chaque coulisse de châssis et répétez
l'étape 2.
9. Fixez chaque volet d'étanchéité à la
coulisse de châssis à l'aide de vis de typeC.
MISE EN GARDE : Ne percez pas de trous dans
le réceptacle d'eau. L'appareil est conçu pour
fonctionner avec environ 1/2" (1,27 cm) d'eau
présent dans le réceptacle d'eau. S'il n'y a pas
d'eau dans le réceptacle, il n'est pas nécessaire
d'en ajouter.
10. Glissez l'appareil dans le boîtier.
(Fig. 7)
ATTENTION : Pour votre sécurité, réinstallez le
2 (type A) qui avait été enlevé à
l’étape 1 de la page 12, sur le
côté du boîtier.
11. Coupez la bande en mousse à la longueur
appropriée et insérez-la entre les châssis
supérieur et inférieur de la fenêtre.
(Fig. 6)
(Fig. 5)
(Fig. 8)
Fig. 7
0
F
Power Mode
Timer 0n/0ff
Fan Speed
Temp Cool Money Saver ® Fan Only Dry
hr
Auto Swing
Cordon
d'alimentation
Vis (Type A)
Vis (Type A)
6
2
2
6
1
1
8
6
2
5
5
3
FRANÇAIS
