INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON ÉLECTRIQUE
UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L’INSTALLATION ET LE SERVICE.
IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX.
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES.
POUR VOTRE SÉCURITÉ: N’entreposez et n’utilisez pas d’essence ou d’autres produits
inflammables à proximité de cet appareil ou de tout autre appareil.
Imprimé aux États-Unis
P/N 318201426 (0810) Rev. B
English – pages 1-6
Español – pages 7-13
Français – pages 14-20
Toutes les dimensions sont en pouces (cm).
Seulement certains modèles sont disponsibles au Canada.
* Laissez un espace de 2" (5 cm) au-dessous de la plaque de cuisson pour dégager le câble et faciliter l'installation de la boîte de
jonction sur le mur à l'arrière de la plaque de cuisson.

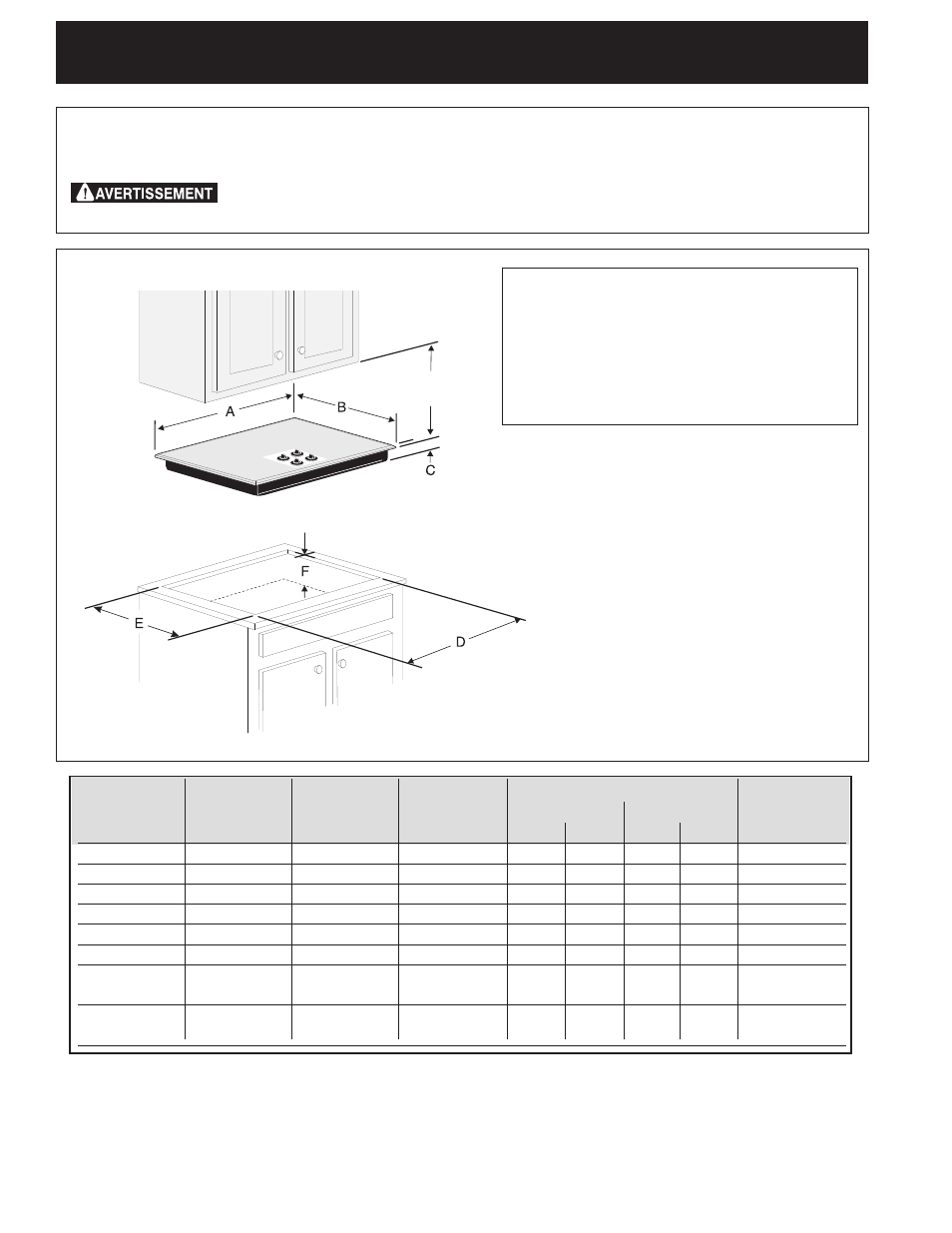

Dimensions de la plaque de cuisson
Dimensions de découpage pour la plaque de cuisson
30" Min. *
(76.2 cm)
DIMENSIONS DE DÉCOUPAGE
F. PROFONDEUR
MODÈLES
A. LONGUEUR
B. LARGEUR
C. PROFONDEUR
D. LONGUEUR
E. LARGEUR
SOUS LA PLAQUE
MIN.
MAX.
MIN.
MAX.
DE CUISSON*
26" Élements spiraux
25 ¾ (65.4)
21
9
/
16
(54.8)
3 ½
(8.9)
25 (63.5)
25 (63.5)
20 ½
(52.1) 20 ½
(52.1)
5½ (14)
30" Vitrocéramique
30 ¾ (78.1)
21
3
/
8
(54.3)
3 ¼
(8.3)
29
5
/
8
(75.2)
29
7
/
8
(75.9)
20 ¼ (51.4) 20 ½
(52.1)
5 (12.7)
30" Élements spiraux
30 (76.2)
21 ½
(54.6)
3 (7.6)
26 ¾
(67.9)
28 ¼ (71.8)
19
1
/
8
(48.6)
20 (50.8)
5 (12.7)
32" Vitrocéramique
32 ¼
(81.9)
20 ¼
(51.4)
3 ¾
(9.5)
31 (78.7)
31 ¼
(79.4)
19 (48.3)
19 ¼
(48.9)
5 ¾
(14.6)
32" Élements spiraux
32 ¼ (81.9)
20 ¼
(51.4)
3 ¾
(9.5)
31 (78.7)
31 ¼
(79.4)
19 (48.3)
19 ¼ (48.9)
5 ¾
(14.6)
36" Vitrocéramique
36 ¾ (93.3)
21
3
/
8
(54.3)
3 ¼
(8.3)
35
5
/
8
(90.5)
36
1
/
8
(91.8)
20 ¼ (51.4)
20 ½ (52)
5 (12.7)
36" Élements spiraux
36 (91.4)
18 (45.7)
3
7
/
8
(9.8)
34 ¼ (87)
34
3
/
8
(87.3)
16
5
/
8
(42.2) 16 ¾ (42.5)
5
7
/
8
(14.9)
(modèle 36"X18")
36" Élements spiraux
36 (91.4)
21 ½
(54.6)
3 (7.6)
32 ¾
(83.2)
34 ¼
(87)
19 (48.3)
20 (50.8)
5 (12.7)
(modèle 36"X21
1
/
2
")
INSTRUCTIONS DE SÉCURITE IMPORTANTES
• Toutes les plaques de cuisson électriques
fonctionnent avec un câble à 3 ou 4 fils
monophasé de 240/208 volts, 60 hertz CA mise à
la terre seulement.
• Veuillez prendre note que la distance minimale
entre la plaque de cuisson et les armoires
adjacentes et en surplomb est de 30" (76.2 cm).
* Minimum de 30" (76.2 cm) pour armoire non
protégée. Minimum de 24" (61 cm) pour
surface protégée.
Figure 1
