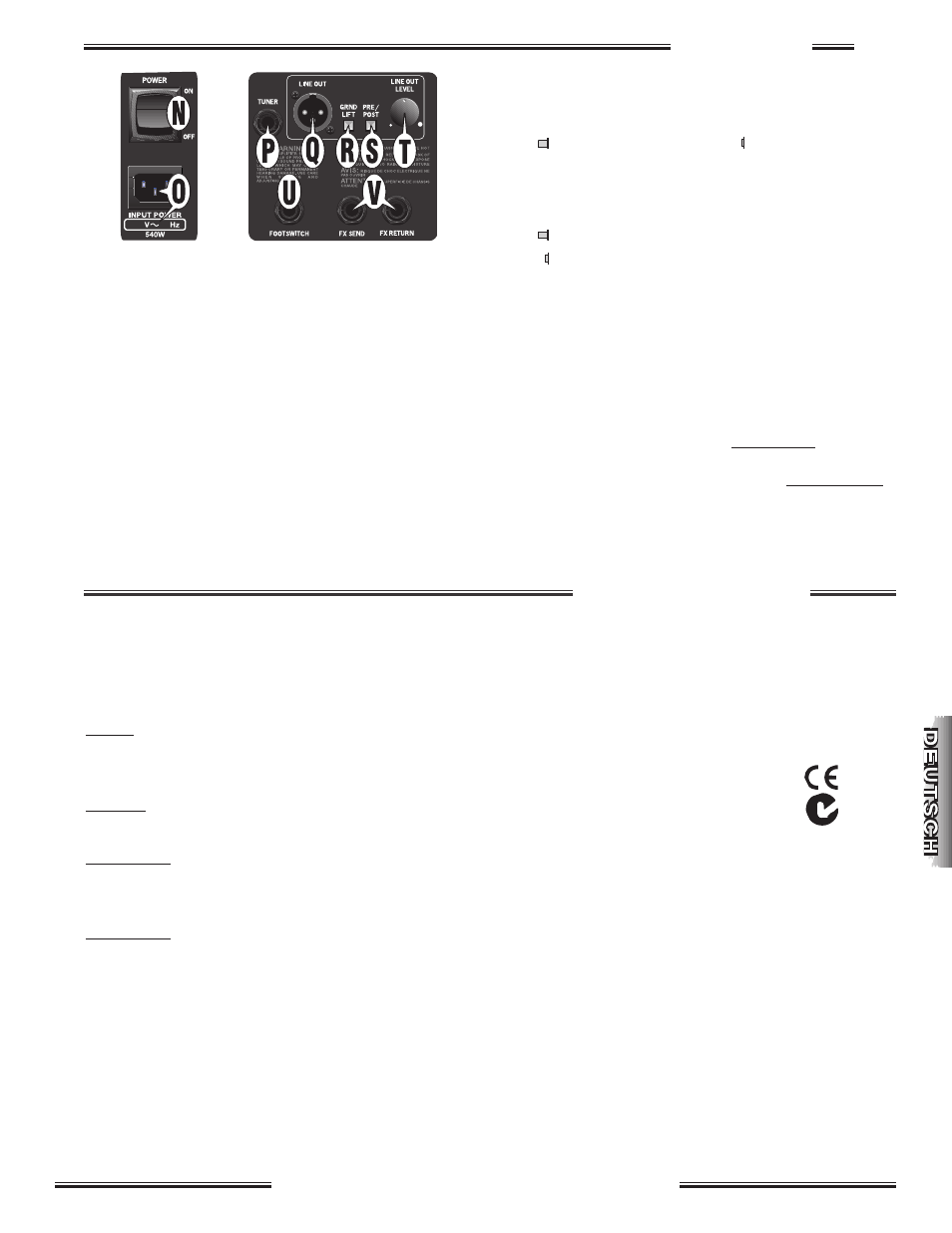

N. POWER-SCHALTER - Schaltet den Amp ein/aus.
O. IEC-NETZANSCHLUSS - Verbinden Sie das mitgelieferte
Netzkabel mit einer geerdeten Netzsteckdose, die den auf
der Rückseite des Amps aufgeführten Spannungs- und
Frequenznennwerten entspricht.
P. TUNER - Zum Anschluss des Gitarren-Tuners. Mit
MUTE {I} können Sie die Audio-Ausgabe beim Stimmen
stummschalten.
Q. LINE OUT - Symmetrische XLR-Buchse zur
Signalausgabe zu Beschallungs- und Aufnahmegeräten.
R. GROUND LIFT - Trennt die LINE OUT {Q} Erd-Verbindung
(Pol-1), wodurch sich manchmal Brummgeräusche
verringern lassen.
GROUNDED (normal) GROUND LIFTED
S. PRE/POST EQ - Leitet das Signal entweder vor oder
nach der Bearbeitung durch die Klang- und EQ-
Schaltungen des Amps zur LINE OUT-Buchse weiter.
PRE (Klang/EQ umgangen)
POST (Klang/EQ aktiv)
T. LINE OUT LEVEL - Regelt den Ausgangspegel der LINE
OUT-Buchse {Q}.
U. FOOTSWITCH - Zum Anschluss des mitgelieferten
Fußschalters, der ein ferngesteuertes Ein-/Ausschalten
von REVERB, TUNER MUTE und EFFECTS LOOP
ermöglicht. ANM.: Die Tasten des Fußschalters setzen die
entsprechenden vorderseitigen Regler außer Kraft.
V. F FX X S SE EN ND D // F FX X R RE ET TU UR RN N - (1) Effects Loop - Verbinden
Sie FX SEND mit dem Eingang des Effektgeräts und
dessen Ausgang mit FX RETURN. (2) Mehrere Amps -
Verbinden Sie FX SEND des Hauptgeräts mit FX RETURN
des Zusatzgeräts. Das Hauptgerät steuert alle
Zusatzgeräte.
15
T T T T e e e e c c c c h h h h n n n n ii i i s s s s c c c c h h h h e e e e D D D D a a a a tt t t e e e e n n n n
TYP: PR 411
TEILE-NUMMERN: 2289500000 (120V, 60Hz) USA 2289503000 (240V, 50Hz) AUS 2289504000 (230V, 50Hz) GB
2289506000 (230V, 50Hz) EUR 2289507000 (100V, 50Hz) JPN
LEISTUNGSAUFNAHME: 540 W
PREAMP EINGANGS-IMPEDANZ: NORMAL: 1M Ohm –10dB PAD: 1M Ohm
EMPFINDLICHKEIT BEI MAX. LEISTUNG: NORMAL: 19 mV –10dB PAD: 40 mV
NOMINAL-PEGEL: NORMAL: 145 mV –10dB PAD: 300 mV
ENDSTUFE EMPFINDLICHKEIT: 1.4 V R.M.S., 1 kHz
AUSGANGSLEISTUNG: 200 W R.M.S. an 4 Ohm @ < 0.1% Klirrfaktor, 1 kHz
KLANGREGLER EQ TILT: ±10 dB, Trennfrequenz: 350 Hz
BASS/TREBLE: BASS: ±15 dB @ 50 Hz TREBLE: ±15 dB @ 10 kHz
SEMI-PARAMETRISCHE MITTEN: MID FREQ: 200 Hz bis 1.0 kHz MID LEVEL: ±15dB @ MID FREQ Einstellung
EFFECTS LOOP IMPEDANZEN: SEND: 1k Ohm RETURN: 11k Ohm
NOMINAL-PEGEL: +4 dBu (mit Pegelregler einstellbar)
FUSSSCHALTER: 3 Tasten, inklusive: Reverb, Tuner Mute, Effects Loop (064544)
LAUTSPRECHER: 1 x 15", 4 Ohm Fender ® 15 Spezial-Treiber, hergestellt in USA von Eminence ® (064398)
PASSENDE SCHUTZHÜLLE: im Lieferumfang (065532)
ABMESSUNGEN: HÖHE: 53.3 cm (21 in) BREITE: 50.8 cm (20 in) TIEFE: 31.8 cm (12.5 in)
GEWICHT: 29.5 kg (65 lbs.)
Technische Daten können ohne Ankündigung geändert werden.
