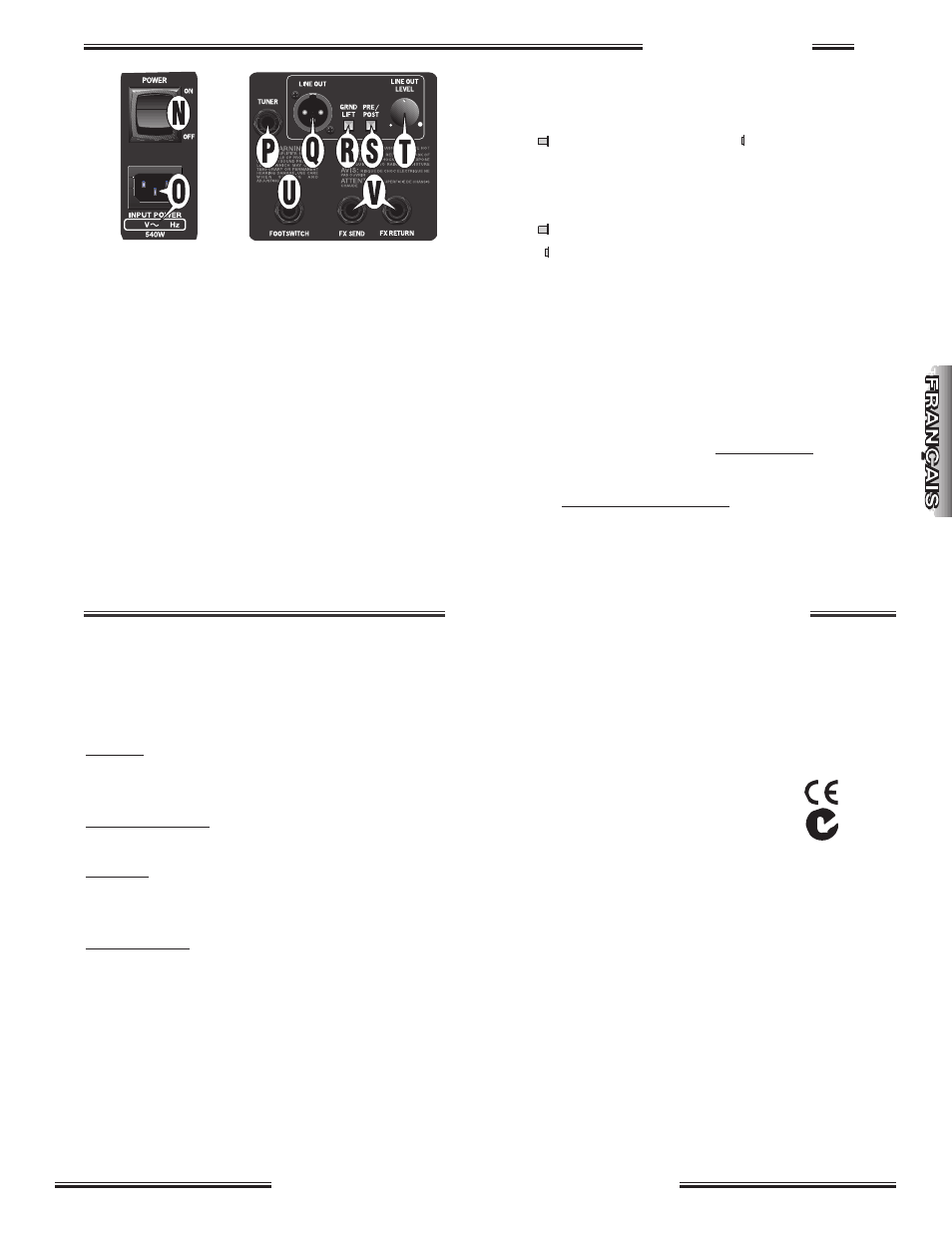

N.
INTERRUPTEUR - Place l’amplificateur sous/hors
tension.
O.
EMBASE IEC - Connectez le cordon secteur (fourni) à
une prise secteur avec terre et dont la tension et la
fréquence correspondent aux indications sérigraphiées à
l’arrière de l’amplificateur.
P.
TUNER - Connectez votre accordeur guitare à cette
sortie. Utilisez la touche MUTE {I} pour couper le signal
audio lorsque vous vous accordez.
Q.
LINE OUT - Sortie XLR symétrique permettant la
connexion à une console de sonorisation ou
d’enregistrement.
R.
GROUND LIFT - Déconnecte la broche de masse
(broche 1) de la sortie XLR LINE OUT {Q}, ce qui peut,
selon la situation, réduire les bruits et ronflements.
MISE À LA MASSE (normal)
MASSE DÉCOUPLÉE
S.
PRE/POST EQ - Sélectionne pour la sortie LINE OUT, si
le signal est prélevé avant (pré) ou après les circuits de
tonalité et d’égalisation du préamplificateur.
PRE (signal transmis sans tonalité/égalisation).
POST (signal transmis avec tonalité/égalisation).
T.
LINE OUT LEVEL - Permet de régler le niveau du signal
de la sortie LINE OUT {Q}.
U.
FOOTSWITCH - Connectez le pédalier fourni à cette
embase, pour permettre le contrôle au pied de la
RÉVERBÉRATION, DE LA FONCTION TUNER MUTE et de
la BOUCLE D’EFFETS. REMARQUE : Le pédalier est
prioritaire sur les réglages correspondants de la face
avant.
V.
FX SEND/FX RETURN - (1) Boucle d’effets - Connectez
la sortie FX SEND à l’entrée de votre processeur d’effets
et la sortie du processeur à l’entrée FX RETURN.
(2) Plusieurs amplificateurs - Connectez la sortie
FX SEND à l’entrée FX RETURN de votre amplificateur
secondaire. L’amplificateur principal contrôle
l’amplificateur secondaire.
11
C
C
C
C a
a
a
a rr
r
r a
a
a
a c
c
c
c tt
t
t й
й
й
й rr
r
r ii
i
i s
s
s
s tt
t
t ii
i
i q
q
q
q u
u
u
u e
e
e
e s
s
s
s
tt
t
t e
e
e
e c
c
c
c h
h
h
h n
n
n
n ii
i
i q
q
q
q u
u
u
u e
e
e
e s
s
s
s
TYPE :
PR 411
RÉFÉRENCE :
2289500000 (120 V, 60 Hz) USA
2289503000 (240 V, 50 Hz) AUS
2289504000 (230 V, 50 Hz) UK
2289506000 (230 V, 50 Hz) EUR
2289507000 (100V, 50Hz) JPN
CONSOMMATION ÉLECTRIQUE :
540 W
PRÉAMPLI
IMPÉDANCE D’ENTREE :
NORMAL : 1 M
Ω
–10dB PAD : 1 M
Ω
SENSIBILITÉ À PUISSANCE MAX. :
NORMAL : 19 mV
–10dB PAD : 40m V
NIVEAU NOMINAL :
NORMAL : 145 mV
–10dB PAD : 300m V
ÉTAGE DE PUISSANCE SENSIBILITÉ :
1,4 Veff., 1 kHz
PUISSANCE DE SORTIE :
200 W efficace dans 4
Ω
avec DHT < 0,1% à 1 kHz
TONALITÉS
EQ TILT :
±10 dB, fréquence de coupure de 350 Hz
BASS/TREBLE :
BASS: ± 15 dB à 50 Hz
TREBLE : ± 15 dB à 10 kHz
MÉDIUM SEMI-PARAMÉTRIQUE :
MID FREQ: 200 Hz à 1 kHz
MID LEVEL : ±15 dB sur la fréquence MID FREQ
BOUCLE D’EFFETS
IMPÉDANCES :
SEND : 1 k
Ω
RETURN : 11 k
Ω
NIVEAU NOMINAL :
+4 dBu (réglable par le bouton Level)
PÉDALIER :
Trois commutateurs : Réverbération, fonction Tuner Mute, boucle d’effets (064544)
HAUT-PARLEUR :
Un haut-parleur Fender
®
Custom 15 de 38 cm, 4
Ω
, fabriqué aux USA par Eminence
®
(064398)
HOUSSE :
Fourni (065532)
DIMENSIONS :
HAUTEUR : 53,3 cm
LARGEUR : 50,8 cm
PROFONDEUR : 31,8 cm
POIDS :
29.5 kg
Les caractéristiques du produit sont sujettes à modifications sans préavis.
