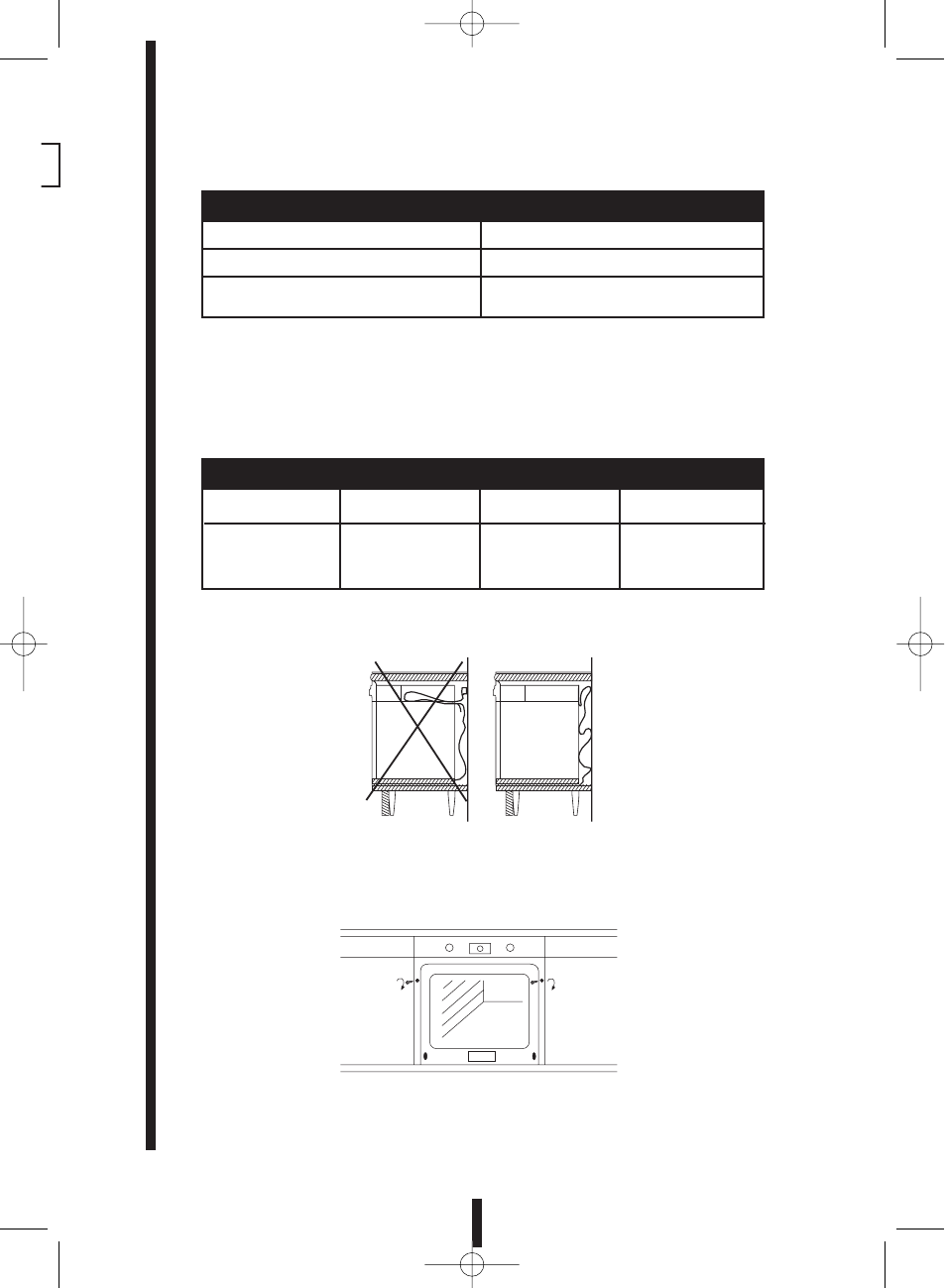

3. Une fois branché, introduisez le four dans la niche, en prenant soin de ne
pas laisser le reste du câble sur la partie supérieure du four.
4. Un interrupteur devra être placé dans un endroit suffisamment accessible, avec
un minimum de 3 mm entre les contacts.
5. Fixez le four au meuble à l’aide des 2 vis fournies dans le sac des accessoires
du four.
6. Si la commande de sélection des fonctions de cuisson n’est pas réglée sur
" 0 ", positionnez-la sur " 0 " et mettez le four à l’heure.
-Figure 2-
2. Dans la par tie arrière du four se trouve le tuyau " A " qui permet de
réaliser le branchement électrique de cette façon:
ATTENTION : avant d’effectuer le branchement, vérifiez que :
• la tension du réseau correspond à celle indiquée sur la plaque signalétique B, figure 2.
• le réseau électrique auquel va être branché le four a la puissance suffisante par
rapport à la puissance maximale absorbée par le four et
indiquée sur la plaque signalétique.
Modèles Volts Watts Ampérage
DONNÉES TECHNIQUES ÉLÉCTRIQUES
B
Noir
Blanc
Vert/Jaune
Noir (L1)
Rouge (L2)
Blanc (Neutre) et Vert/Cuivre
(Terre)
Couleur Fil Four Couleur Fil Habitation
5HA-200 RX
240 3,6 KW 15 5HA-200 LX
5HA-196 X
