10
FRANÇAIS
5
11
11
5
5
(TYPE A)
(TYPE A)
Vis
d'expédition
1 2 3 4
8
10
9
13 7 6 5
12
11
13
9

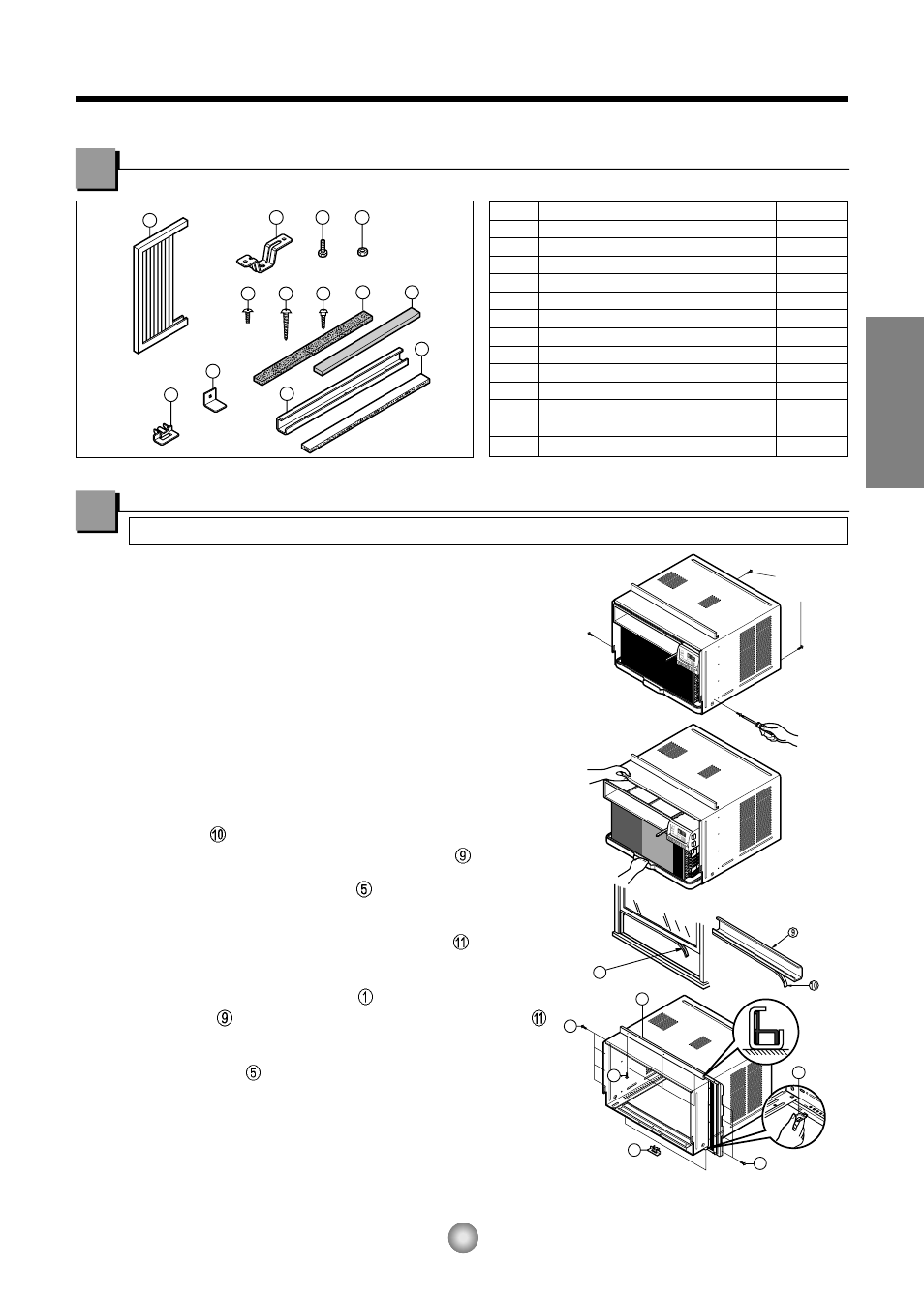

Contenu du nécessaire d’installation
Outils recommandés
TOURNEVIS (+, -), RÈGLE, COUTEAU, MARTEAU, CRAYON, NIVEAU
PRÉPARATION DU CADRE
1. Déposez les vis situées de part et d'autre et à l'arrière du
boîtier.
2. Tout en retenant le boîtier, glissez l'appareil hors du
boîtier en tirant vers l'avant sur la poignée du réceptacle
d'eau.
3. Coupez le joint d'étanchéité en mousse à la longueur
requise. Pelez le ruban détachable du joint et collez-le
sur la face inférieur du châssis inférieur.
4. Pelez le ruban détachable du joint d'étanchéité en
mousse du rail de guidage supérieur et collez-le sur la
face inférieure du rail de guidage supérieur .
5. À l'aide de trois vis de type A , fixez le rail de guidage
supérieur sur le dessus du boîtier.
6. Insérez les dispositifs de guidage du cadre dans la
partie inférieure du boîtier.
7. Insérez les volets d'étanchéité dans le rail de guidage
supérieur et dans les dispositifs de guidage du cadre .
8. Fixez les volets d'étanchéité à l'appareil à l'aide de quatre
vis de type A .
NO. NOM DES PIÈCES QTÉ
1 VOLET D'ÉTANCHÉITÉ 2
2 SUPPORT DE SEUIL 2
3 BOULON 2
4 ÉCROU 2
5 VIS (TYPE A) 16
6 VIS (TYPE B) 3
7 VIS (TYPE C) 5
8 BANDE EN MOUSSE 1
9 RAIL DE GUIDAGE SUPÉRIEUR 1
10 JOINT D'ÉTANCHÉITÉ EN MOUSSE 1
11 DISPOSITIF DE GUIDAGE DU CADRE 2
12 ÉTRIER DE VERROUILLAGE DE FENÊTRE 1
13 JOINT D'ÉTANCHÉITÉ EN MOUSSE 1
